FUEL INJECTION SYSTEM

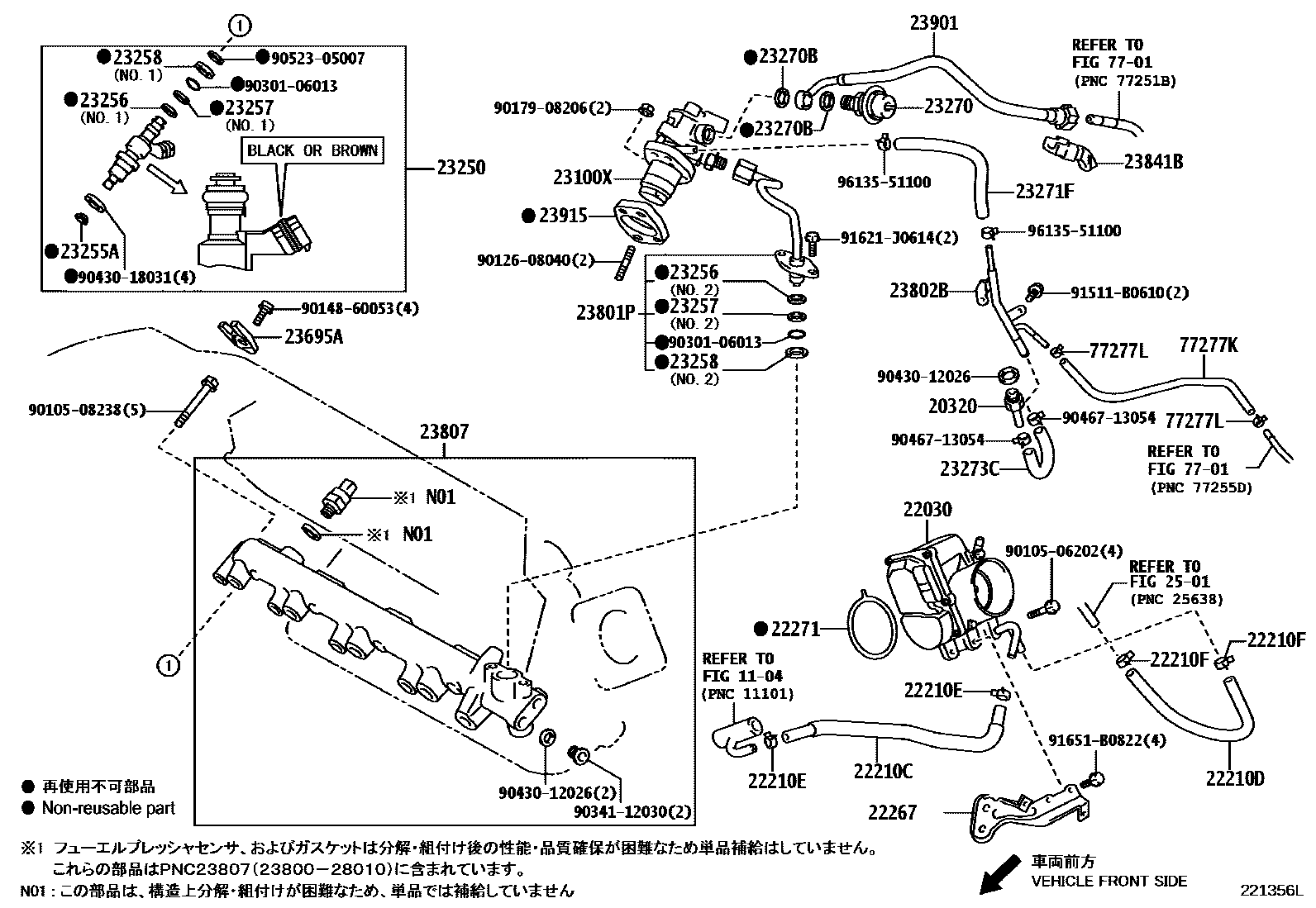

Parts diagram
1104
20320VALVE ASSY, FUEL RELIEF
main20320-28010i200209-200304
main20320-28011i200304-200501
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-28011i200209-200501
main22030-28050i200501-200706
22210BODY ASSY, THROTTLE
main22210-22130i200209-200501
main22210-88580i200209-200501
22210CHOSE, WATER BY-PASS, NO.1
main16261-28030i200209-200501
22210DHOSE, WATER BY-PASS, NO.2
main99555-10500i200209-200501
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main96135-51300i200209-200501
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main96135-51300i200209-200501
22267BRACKET, THROTTLE BODY
main22267-22030i200209-200501
main22267-28010i200209-200501
22271GASKET, THROTTLE BODY
main22271-22040i200209-200501
main22271-28030i200209-200501
main22271-88580i200209-200501
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23100-28040i200209-200304
main23100-28041i200304-200312
main23100-28042i200312-200501
23250INJECTOR ASSY, FUEL
main23209-22040i200209-200501
main23209-29025i200209-200501
main23209-29035i200501-200505
main23209-29036-A0i200505-200506
BLACK
main23209-29036-B0i200505-200506
BROWN
main23209-29037-A0i200506
BLACK
main23209-29037-B0i200506
BROWN
main23209-74280i200209-200706
23255ASEAL, FUEL INJECTOR
main23255-28010i200209-200501
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-74010i200209-200501
main23256-74010i200209-200501
23257RING, FUEL INJECTOR BACK-UP, NO.2
main23257-74010i200209-200501
main23257-74010i200209-200501
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-28010i200209-200505
main23258-28011i200505
main23258-74010i200209-200501
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-28040i200209-200501
main23270-70060i200209-200501
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-41081i200209-200501
main23279-74010i200209-200501
23271FHOSE, FUEL
main23271-28050i200209-200501
main23271-88581i200209-200501
23273CHOSE, FUEL, NO.2
main23273-28010i200209-200501
main23273-88581i200209-200501
23695ACLAMP, NOZZLE HOLDER
main23695-28010i200209-200501
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-28043i200209-200501
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-28020i200209-200501
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-22030i200209-200501
main23807-28023i200209-200511
main23807-28024i200511
main23814-88581i200209-200501
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21030i200209-200501
main23841-88580i200209-200501
23901TUBE SUB-ASSY, FUEL
main23901-22130i200209-200501
main23901-28150i200209-200405
main23901-28151i200405-200501
main23901-28230i200501
23915INSULATOR, FUEL PUMP
main23915-46011i200209-200501
2501
7701
77277KHOSE, FUEL(FOR RETURN HOSE)
main95337-06030i200209-200501
77277LCLIP, HOSE(FOR RETURN HOSE)
main90467-11009i200209-200501
main96135-51100i200209-200501
9010506202
9010508238
9012608040
9014860053
9017908206
9030106013
9034112030
9043012026
9043018031
9046713054
9052305007
91511B0610
91621J0614
91651B0822
9613551100

46 parts on this diagram · 7 diagrams in section
