OIL PUMP, OIL COOLER & PIPE (MTM)

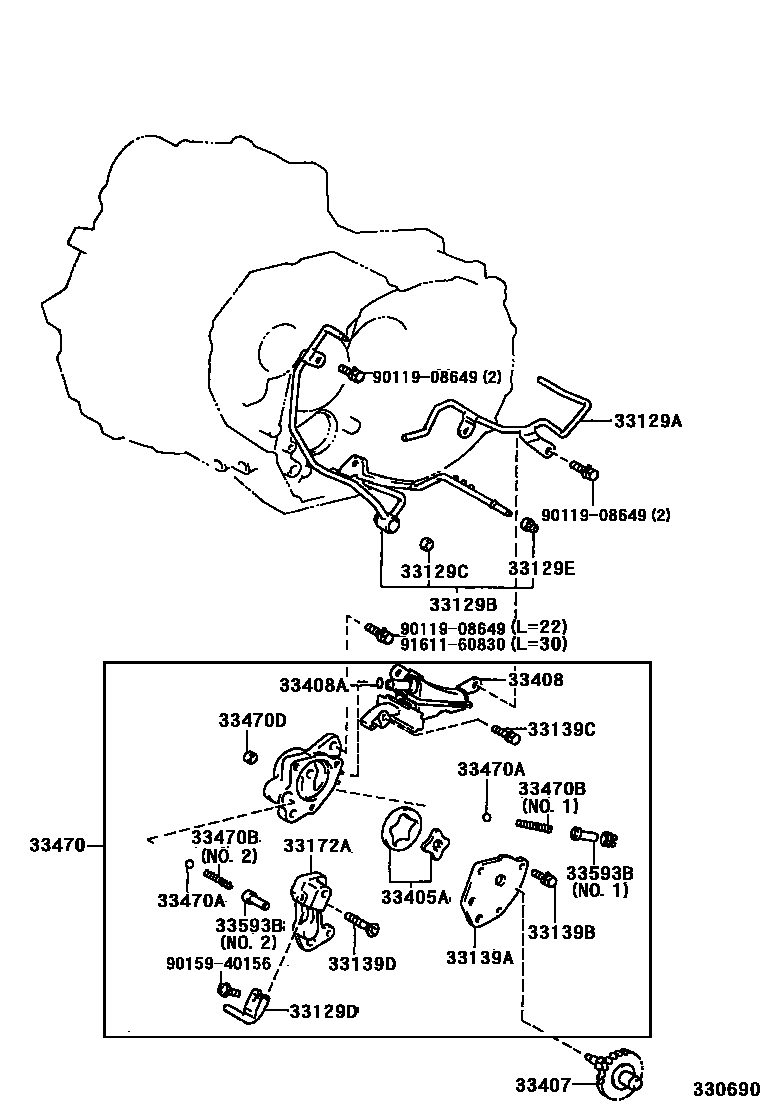

Parts diagram
33129APIPE, MANUAL TRANSMISSION OIL, NO.1
main33129-32010i199708
33129BPIPE, MANUAL TRANSMISSION OIL, NO.2
main33106-33010i199708
33129CGASKET(FOR MANUAL TRANSMISSION OIL PIPE)
main90430-09004i199708
33129DPIPE, TRANSMISSION OIL, NO.3
main33129-20040i199708
33129EBUSH(FOR MANUAL TRANSMISSION OIL PIPE)
main90389-05012i199708
33139ACOVER, OIL PUMP(FOR MANUAL TRANSMISSION)
main33139-20020i199708
33139BBOLT(FOR MANUAL TRANSMISSION OIL PUMP COVER)
main90119-06199i199708
33139CBOLT(FOR TRANSMISSION OIL PUMP COVER)
main90119-06268i199708
33139DSCREW(FOR TRANSMISSION OIL PUMP COVER)
main90149-60064i199708
33172ABY-PASS, TRANSMISSION OIL PUMP
main33172-20020i199708
33405AROTOR SUB-ASSY, MANUAL TRANSMISSION OIL PUMP
main33405-20020i199708
33407GEAR SUB-ASSY, MANUAL TRANSMISSION OIL PUMP DRIVE
main33407-20011i199708
33408STRAINER SUB-ASSY, MANUAL TRANSMISSION OIL
main33408-20020i199708-200006
main33408-20021i200006
33408ARING, O (FOR MANUAL TRANSMISSION OIL STRAINER)
main96721-19012i199708
33470PUMP ASSY, MANUAL TRANSMISSION OIL
main33470-20030i199708-200001
main33470-21010i200001-200006
main33470-21011i200006
33470ABALL (FOR MANUAL TRANSMISSION OIL PUMP)
main90360-09001i199708
33470BSPRING, COMPRESSION (FOR MANUAL TRANSMISSION OIL PUMP)
main90501-07062i199708
main90501-08094i199708-200001
main90501-08203i200001
33470DGASKET (FOR MANUAL TRANSMISSION OIL PUMP)
main90430-09004i199708
33593BHOLDER, SPRING (FOR MANUAL TRANSMISSION OIL PUMP)
main33593-20020i199708
main33593-20030i199708-200001
main33593-21010i200001
9011908649
9015940156
9161160830

22 parts on this diagram · 2 diagrams in section
