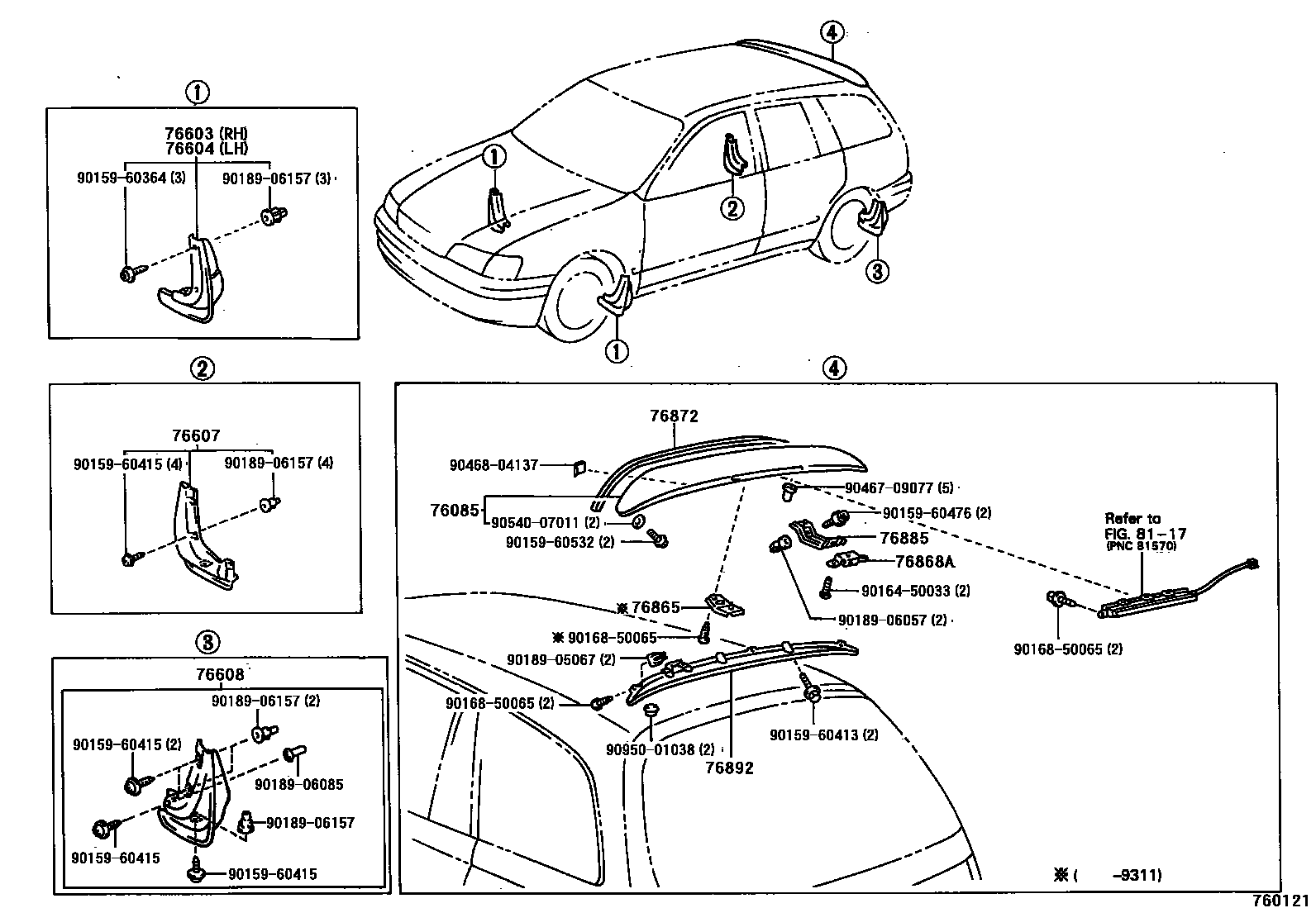

MUDGUARD & SPOILER

0001 1 0002 1 0003 1��������- 0004 1����� 0005 1�-������-���� 0006 1�-������-���� & ��������- 0007 1����� �-������-����

76085SPOILER SUB-ASSY, REAR

main76085-21900iST191,195199302-199601

main76085-21901iAT191,CT190,ST19#..CZ,TZ,TZG199211-199708

main76871-21902iST19#199601-199708

76603MUDGUARD SUB-ASSY, FRONT FENDER, RH

main76621-29125iAT191,CT19#,ET196,ST190,198..FZ,U,UL,UX199211

main76621-29135-A0iCT190,ST19#..CZ,TZ,TZG199211-199601

SUPER WHITE 2,040

sub76621-29135

sub76621-29125

main76621-29135-B1iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BL.GRAY.ME,2BL ,2BM ,26V

sub76621-29135

sub76621-29125

main76621-29135-B1iCT190,ST19#..CZ,TZ,TZG199501-199601

BL.GRAY.ME,23V ,25V ,26V

sub76621-29135

sub76621-29125

main76621-29135-B1iCT190,ST19#..CZ,TZ199211-199501

BL.GRAY.ME,25V ,26V

sub76621-29135

sub76621-29125

main76621-29135-B2iCT190,ST19#..CZ,TZ,TZG199402-199601

LI.GRAIGE ME,1A2

sub76621-29135

sub76621-29125

main76621-29135-B3iST191,195..TZ199405-199407

sub76621-29135

sub76621-29125

main76621-29135-B3iST191,195..TZ199409-199412

sub76621-29135

sub76621-29125

main76621-29135-B3iST191,195..TZ199402-199404

sub76621-29135

sub76621-29125

main76621-29135-B4iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BLUISH SILVER ME.,1A0

sub76621-29135

sub76621-29125

main76621-29135-D1iCT190,ST19#..CZ,TZ199211-199402

DARK WINE MICA M,3K1

sub76621-29135

sub76621-29125

main76621-29135-D2iAT191,CT190,ST19#..CZ,TZ,TZG199402-199708

MAGENTA MC,3L3

sub76621-29135

sub76621-29125

main76621-29135-E1iCT190,ST19#..CZ,TZ199211-199402

LIGHT BEIGE ME,4M3

sub76621-29135

sub76621-29125

main76621-29135-G0iCT190,ST19#..CZ,TZ,TZG199211-199601

DK.GRAYISH OLIVE ME,6M7

sub76621-29135

sub76621-29125

main76621-29135-J2iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

DK.BLUE M.M.,8L3

sub76621-29135

sub76621-29125

main76621-29185-B0iST195..TZG199605-199609

main76621-29185-B0iST191,195199501-199601

main76621-29185-B0iST195..TZG199605-199609

main76621-29185-B0iST19#199601-199708

main76621-29185-B0iST195..TZG199610-199708

main76621-29185-B0iST195..TZG199610-199708

main76621-29185-B2iST191,195..TZ199508-199601

main76621-29185-B3iST195..TZG199605-199609

main76621-29185-B3iST195..TZG199605-199609

main76621-29185-B3iST195..TZG199610-199708

main76621-29185-B3iST195..TZG199610-199708

76604MUDGUARD SUB-ASSY, FRONT FENDER, LH

main76622-29125iAT191,CT19#,ET196,ST190,198..FZ,U,UL,UX199211

main76622-29135-A0iCT190,ST19#..CZ,TZ,TZG199211-199601

SUPER WHITE 2,040

sub76622-29135

sub76622-29125

main76622-29135-B1iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BL.GRAY.ME,2BL ,2BM ,26V

sub76622-29135

sub76622-29125

main76622-29135-B1iCT190,ST19#..CZ,TZ,TZG199501-199601

BL.GRAY.ME,23V ,25V ,26V

sub76622-29135

sub76622-29125

main76622-29135-B1iCT190,ST19#..CZ,TZ199211-199501

BL.GRAY.ME,25V ,26V

sub76622-29135

sub76622-29125

main76622-29135-B2iCT190,ST19#..CZ,TZ,TZG199402-199601

LI.GRAIGE ME,1A2

sub76622-29135

sub76622-29125

main76622-29135-B3iST191,195..TZ199402-199404

sub76622-29135

sub76622-29125

main76622-29135-B3iST191,195..TZ199405-199407

sub76622-29135

sub76622-29125

main76622-29135-B3iST191,195..TZ199409-199412

sub76622-29135

sub76622-29125

main76622-29135-B4iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BLUISH SILVER ME.,1A0

sub76622-29135

sub76622-29125

main76622-29135-D1iCT190,ST19#..CZ,TZ199211-199402

DARK WINE MICA M,3K1

sub76622-29135

sub76622-29125

main76622-29135-D2iAT191,CT190,ST19#..CZ,TZ,TZG199402-199708

MAGENTA MC,3L3

sub76622-29135

sub76622-29125

main76622-29135-E1iCT190,ST19#..CZ,TZ199211-199402

LIGHT BEIGE ME,4M3

sub76622-29135

sub76622-29125

main76622-29135-G0iCT190,ST19#..CZ,TZ,TZG199211-199601

DK.GRAYISH OLIVE ME,6M7

sub76622-29135

sub76622-29125

main76622-29135-J2iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

DK.BLUE M.M.,8L3

sub76622-29135

sub76622-29125

main76622-29185-B0iST19#..TZ199605-199609

main76622-29185-B0iST195..TZG199605-199609

main76622-29185-B0iST19#..TZ199610-199708

main76622-29185-B0iST19#..TZ199610-199708

main76622-29185-B0iST19#199601-199708

main76622-29185-B0iST191,195199501-199601

main76622-29185-B2iST191,195..TZ199508-199601

main76622-29185-B3iST195..TZG199610-199708

main76622-29185-B3iST195..TZG199605-199609

main76622-29185-B3iST195..TZG199605-199609

main76622-29185-B3iST195..TZG199610-199708

76607MUDGUARD SUB-ASSY, QUARTER PANEL, REAR RH

main76625-29115iCT19#,ET196,ST190..FZ,U,UL,UX199211-199708

main76625-29125-A0iCT190,ST19#..CZ,TZ,TZG199211-199601

SUPER WHITE 2,040

sub76625-29125

sub76625-29115

main76625-29125-B1iST195..TZG199610-199708

sub76625-29125

sub76625-29115

main76625-29125-B1iST195..TZG199610-199708

sub76625-29125

sub76625-29115

main76625-29125-B1iCT190,ST19#..CZ,TZ,TZG199501-199601

BL.GRAY.ME,23V ,25V ,26V

sub76625-29125

sub76625-29115

main76625-29125-B1iST195..TZG199605-199609

sub76625-29125

sub76625-29115

main76625-29125-B1iST19#..TZ199605-199609

sub76625-29125

sub76625-29115

main76625-29125-B1iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BL.GRAY.ME,2BL ,2BM ,26V

sub76625-29125

sub76625-29115

main76625-29125-B1iCT190,ST19#..CZ,TZ199211-199501

BL.GRAY.ME,25V ,26V

sub76625-29125

sub76625-29115

main76625-29125-B2iCT190,ST19#..CZ,TZ,TZG199402-199601

LI.GRAIGE ME,1A2

sub76625-29125

sub76625-29115

main76625-29125-B3iST191,195..TZ199402-199404

sub76625-29125

sub76625-29115

main76625-29125-B3iST191,195..TZ199405-199407

sub76625-29125

sub76625-29115

main76625-29125-B3iST191,195..TZ199409-199412

sub76625-29125

sub76625-29115

main76625-29125-B4iST191,195..TZ199508-199601

sub76625-29125

sub76625-29115

main76625-29125-B5iST195..TZG199610-199708

sub76625-29125

sub76625-29115

main76625-29125-B5iST195..TZG199605-199609

sub76625-29125

sub76625-29115

main76625-29125-B5iST195..TZG199605-199609

sub76625-29125

sub76625-29115

main76625-29125-B5iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BLUISH SILVER ME.,1A0

sub76625-29125

sub76625-29115

main76625-29125-B5iST195..TZG199610-199708

sub76625-29125

sub76625-29115

main76625-29125-D1iCT190,ST19#..CZ,TZ199211-199402

DARK WINE MICA M,3K1

sub76625-29125

sub76625-29115

main76625-29125-D2iAT191,CT190,ST19#..CZ,TZ,TZG199402-199708

MAGENTA MC,3L3

sub76625-29125

sub76625-29115

main76625-29125-E1iCT190,ST19#..CZ,TZ199211-199402

LIGHT BEIGE M,4M3

sub76625-29125

sub76625-29115

main76625-29125-G0iCT190,ST19#..CZ,TZ,TZG199211-199601

DK.GRAYISH OLIVE ME,6M7

sub76625-29125

sub76625-29115

main76625-29125-J2iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

DK.BLUE M.M.,8L3

sub76625-29125

sub76625-29115

main76625-29185iCT196,197,198,199,ET196,ST198199302

76608MUDGUARD SUB-ASSY, QUARTER PANEL, REAR LH

main76626-29115iCT19#,ET196,ST190..FZ,U,UL,UX199211-199708

main76626-29125-A0iCT190,ST19#..CZ,TZ,TZG199211-199601

SUPER WHITE 2,040

sub76626-29125

sub76626-29115

main76626-29125-B1iST19#..TZ199610-199708

sub76626-29125

sub76626-29115

main76626-29125-B1iCT190,ST19#..CZ,TZ199211-199501

BL.GRAY.ME,25V ,26V

sub76626-29125

sub76626-29115

main76626-29125-B1iCT190,ST19#..CZ,TZ,TZG199501-199601

BL.GRAY.ME,23V ,25V ,26V

sub76626-29125

sub76626-29115

main76626-29125-B1iST195..TZG199605-199609

sub76626-29125

sub76626-29115

main76626-29125-B1iST195..TZG199605-199609

sub76626-29125

sub76626-29115

main76626-29125-B1iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BL.GRAY.ME,2BL ,2BM ,26V

sub76626-29125

sub76626-29115

main76626-29125-B1iST195..TZG199610-199708

sub76626-29125

sub76626-29115

main76626-29125-B2iCT190,ST19#..CZ,TZ,TZG199402-199601

LI.GRAIGE ME,1A2

sub76626-29125

sub76626-29115

main76626-29125-B3iST191,195..TZ199405-199407

sub76626-29125

sub76626-29115

main76626-29125-B3iST191,195..TZ199402-199404

sub76626-29125

sub76626-29115

main76626-29125-B3iST191,195..TZ199409-199412

sub76626-29125

sub76626-29115

main76626-29125-B4iST191,195..TZ199508-199601

sub76626-29125

sub76626-29115

main76626-29125-B5iST19#..TZ199610-199708

sub76626-29125

sub76626-29115

main76626-29125-B5iST19#..TZ199610-199708

sub76626-29125

sub76626-29115

main76626-29125-B5iST195..TZG199605-199609

sub76626-29125

sub76626-29115

main76626-29125-B5iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

BLUISH SILVER ME.,1A0

sub76626-29125

sub76626-29115

main76626-29125-B5iST19#..TZ199605-199609

sub76626-29125

sub76626-29115

main76626-29125-D1iCT190,ST19#..CZ,TZ199211-199402

DARK WINE MICA M,3K1

sub76626-29125

sub76626-29115

main76626-29125-D2iAT191,CT190,ST19#..CZ,TZ,TZG199402-199708

MAGENTA MC,3L3

sub76626-29125

sub76626-29115

main76626-29125-E1iCT190,ST19#..CZ,TZ199211-199402

LIGHT BEIGE M,4M3

sub76626-29125

sub76626-29115

main76626-29125-G0iCT190,ST19#..CZ,TZ,TZG199211-199601

DK.GRAYISH OLIVE ME,6M7

sub76626-29125

sub76626-29115

main76626-29125-J2iAT191,CT190,ST19#..CZ,TZ,TZG199601-199708

DK.BLUE M.M.,8L3

sub76626-29125

sub76626-29115

main76626-29185iCT196,197,198,199,ET196,ST198199302

76865RETAINER, REAR SPOILER, NO.1

main76865-21020iCT190,ST19#..CZ,TZ199211-199311

76868ARETAINER, REAR SPOILER, NO.4

main76868-21020iCT190,ST19#..CZ,TZ199211-199708

main76868-21040iST191,195199302-199601

76872PROTECTOR, REAR SPOILER, NO.1

main76872-21020iCT190,ST19#..CZ,TZ199211-199708

main76872-21040iST191,195199302-199601

main76872-21050iST19#199601-199708

76885RETAINER, REAR SPOILER, NO.5

main76885-21010iCT190,ST19#..CZ,TZ199211-199708

main76885-21030iST191,195199302-199601

76892SPOILER, REAR NO.2

main76892-21900iCT190,ST19#..CZ,TZ199211-199708

9015960364

main90159-60364

9015960413

main90159-60413

9015960415

main90159-60415

9015960476

main90159-60476

9015960532

main90159-60532

9016450033

main90164-50033

9016850065

main90168-50065

9018905067

main90189-05067

9018906057

main90189-06057

9018906085

main90189-06085

9018906157

main90189-06157

9046709077

main90467-09077

9046804137

main90468-04137

9054007011

main90540-07011

9095001038

main90950-01038

25 parts on this diagram · 7 diagrams in section
