EPC Data

CRANKSHAFT & PISTON

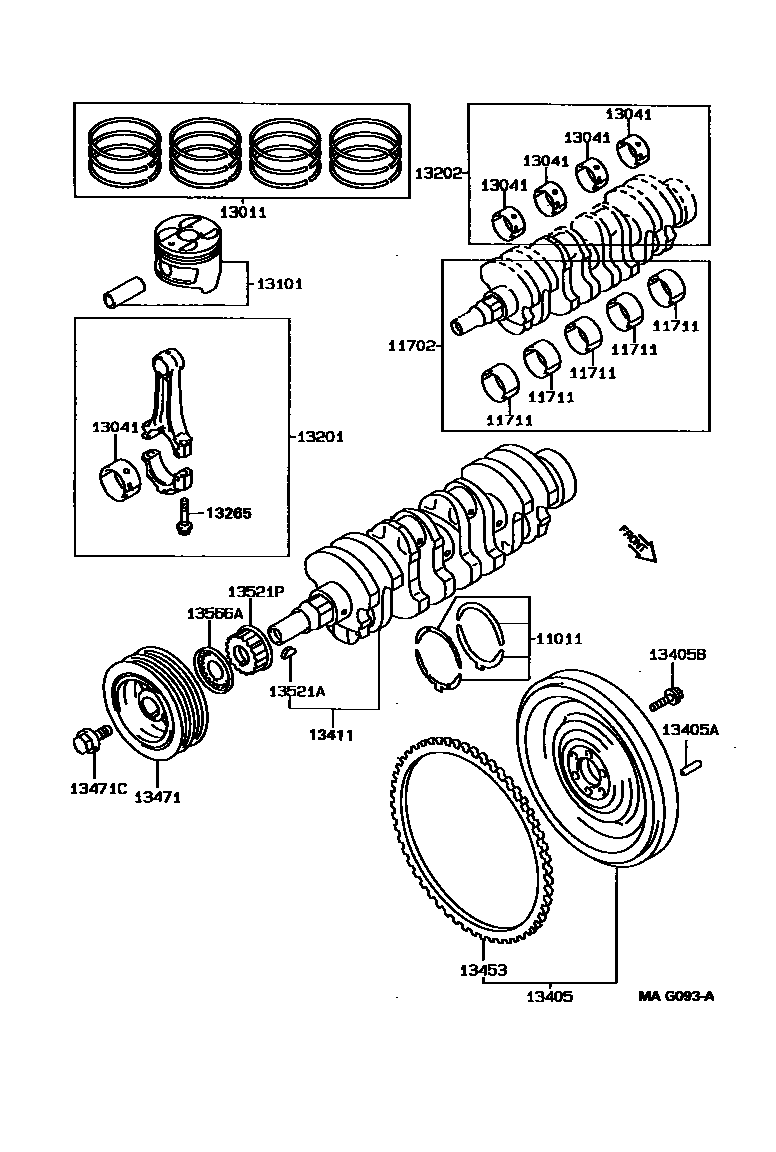

Parts diagram
11011WASHER SET, CRANKSHAFT THRUST
main11011-11010i199211
main11011-15010i199601-199708
sub11011-15020
main11011-64010i199211
main11011-74020i199211
sub11011-74030
main11012-11010i199211
main11012-64010i199211
main11013-64010i199211
11702BEARING SET, CRANKSHAFT
main11704-11012i199211
main11704-16010i199601-199708
main11704-27021i199812-200101
sub11704-27022
main11704-27022i200101
sub11704-27023
main11704-63021i199211
sub11704-63022
main11704-64040i199211-199412
sub11704-64070
main11704-64070i199412-199509
sub11704-64071
main11704-64071i199509-199812
sub11704-27021
main11704-88361i199502-199708
sub11704-88570
11711BEARING, CRANKSHAFT
main11071-63020-01i199211
sub11071-63021
main11071-63020-02i199211
sub11071-63021
main11071-63020-03i199211
sub11071-63021
main11071-63020-04i199211
sub11071-63021
main11071-63020-05i199211
sub11071-63021
main11071-88360-01i199502-199708
sub11071-88570
main11071-88360-02i199502-199708
sub11071-88570
main11071-88360-03i199502-199708
sub11071-88570
main11071-88360-04i199502-199708
sub11071-88570
main11071-88360-05i199502-199708
sub11071-88570
main11701-11012-01i199211
main11701-11012-02i199211
main11701-11012-03i199211
main11701-11012-04i199211
main11701-11012-05i199211
main11701-16010-01i199601-199708
MARK 1
main11701-16010-02i199601-199708
MARK 2
main11701-16010-03i199601-199708
MARK 3
main11701-16010-04i199601-199708
MARK 4
main11701-16010-05i199601-199708
MARK 5
main11701-27011-01i199812-200101
MARK 1
sub11701-27012
main11701-27011-02i199812-200101
MARK 2
sub11701-27012
main11701-27011-03i199812-200101
MARK 3
sub11701-27012
main11701-27011-04i199812-200101
MARK 4
sub11701-27012
main11701-27011-05i199812-200101
MARK 5
sub11701-27012
main11701-27012-01i200101
MARK 1
sub11701-27013
main11701-27012-02i200101
MARK 2
sub11701-27013
main11701-27012-03i200101
MARK 3
sub11701-27013
main11701-27012-04i200101
MARK 4
sub11701-27013
main11701-27012-05i200101
MARK 5
sub11701-27013
main11701-63021-01i199211
MARK 1,NO.1,2,4,5
sub11701-63022
main11701-63021-02i199211
MARK 2,NO.1,2,4,5
sub11701-63022
main11701-63021-03i199211
MARK 3,NO.1,2,4,5
sub11701-63022
main11701-63021-04i199211
MARK 4,NO.1,2,4,5
sub11701-63022
main11701-63021-05i199211
MARK 5,NO.1,2,4,5
sub11701-63022
main11701-64040-01i199211-199412
MARK 1
sub11701-64070
main11701-64040-02i199211-199412
MARK 2
sub11701-64070
main11701-64040-03i199211-199412
MARK 3
sub11701-64070
main11701-64070-01i199412-199509
MARK 1
sub11701-64071
main11701-64070-02i199412-199509
MARK 2
sub11701-64071
main11701-64070-03i199412-199509
MARK 3
sub11701-64071
main11701-64071-01i199509-199812
MARK 1
sub11701-27011
main11701-64071-02i199509-199812
MARK 2
sub11701-27011
main11701-64071-03i199509-199812
MARK 3
sub11701-27011
main11701-64071-04i199509-199812
MARK 4
sub11701-27011
main11701-64071-05i199509-199812
MARK 5
sub11701-27011
main11701-88460-01i199502-199708
MARK 1,NO.1,2,4,5
sub11701-88570
main11701-88460-02i199502-199708
MARK 2,NO.1,2,4,5
sub11701-88570
main11701-88460-03i199502-199708
MARK 3,NO.1,2,4,5
sub11701-88570
main11701-88460-04i199502-199708
MARK 4,NO.1,2,4,5
sub11701-88570
main11701-88460-05i199502-199708
MARK 5,NO.1,2,4,5
sub11701-88570
13011RING SET, PISTON
main13011-11140i199211
main13011-16340i199601-199708
main13011-64191i199211-199310
sub13011-64212
main13011-64212i199310-199810
sub13011-64213
main13011-64213i199810
main13011-74072i199211-199601
main13011-74121i199211-199601
main13011-74360i199601-199609
sub13011-74361
main13011-74361i199609
main13011-88480i199502-199708
main13013-16340i199601-199708
main13013-64191i199211-199310
sub13013-64212
main13013-64212i199310-199810
sub13013-64213
main13013-64213i199810
main13013-74072i199211-199601
main13013-74121i199211-199601
main13013-74360i199601-199609
sub13013-74361
main13013-74361i199609
main13013-88480i199502-199708
main13014-74121i199211-199601
13041BEARING, CONNECTING ROD
main13041-11010-01i199211
MARK 1
main13041-11010-02i199211
MARK 2
main13041-11010-03i199211
MARK 3
main13041-16090-01i199601-199708
MARK 1
main13041-16090-02i199601-199708
MARK 2
main13041-16090-03i199601-199708
MARK 3
main13041-64041-01i199211-199412
MARK 1
sub13041-64070
main13041-64041-02i199211-199412
MARK 2
sub13041-64070
main13041-64041-03i199211-199412
MARK 3
sub13041-64070
main13041-64070-01i199412-199509
MARK 1
sub13041-64071
main13041-64070-02i199412-199509
MARK 2
sub13041-64071
main13041-64070-03i199412-199509
MARK 3
sub13041-64071
main13041-64071-01i199509-199603
MARK 1
main13041-64071-02i199509-199603
MARK 2
main13041-64071-03i199509-199603
MARK 3
main13041-64071-04i199509-199603
MARK 4
main13041-64071-05i199509-199603
MARK 5
main13041-64072-01i199603
MARK 1
sub13041-64073
main13041-64072-02i199603
MARK 2
sub13041-64073
main13041-64072-03i199603
MARK 3
sub13041-64073
main13041-64072-04i199603
MARK 4
sub13041-64073
main13041-64072-05i199603
MARK 5
sub13041-64073
main13041-74030-01i199211-199608
MARK 1
sub13041-74040
main13041-74030-02i199211-199608
MARK 2
sub13041-74040
main13041-74030-03i199211-199608
MARK 3
sub13041-74040
main13041-74040-01i199608
MARK 1
sub13041-74041
main13041-74040-02i199608
MARK 2
sub13041-74041
main13041-74040-03i199608
MARK 3
sub13041-74041
main13041-88360-01i199502-199708
MARK 1
main13041-88360-02i199502-199708
MARK 2
main13041-88360-03i199502-199708
MARK 3
13101PISTON SUB-ASSY, W/PIN
main13101-11121-01i199708
main13101-11121-02i199708
main13101-11121-03i199708
main13101-11130-01i199211-199601
sub13101-11131
main13101-11130-02i199211-199601
sub13101-11131
main13101-11130-03i199211-199601
sub13101-11131
main13101-11131-01i199601-199708
main13101-11131-02i199601-199708
main13101-11131-03i199601-199708
main13101-16150-01i199601-199708
main13101-16150-02i199601-199708
main13101-16150-03i199601-199708
main13101-64141-01i199211-199805
main13101-64141-02i199211-199805
main13101-64141-03i199211-199805
main13101-64180-01i199601-199708
sub13101-64181
main13101-64180-02i199601-199708
sub13101-64181
main13101-64180-03i199601-199708
sub13101-64181
main13101-64200-01i199805
main13101-64200-02i199805
main13101-64200-03i199805
main13101-74100-01i199211-199601
main13101-74100-02i199211-199601
main13101-74100-03i199211-199601
main13101-74160-01i199211-199601
main13101-74160-02i199211-199601
main13101-74160-03i199211-199601
main13101-74190-01i199601-199605
sub13101-74191
main13101-74190-02i199601-199605
sub13101-74191
main13101-74190-03i199601-199605
sub13101-74191
main13101-74191-01i199605
main13101-74191-02i199605
main13101-74191-03i199605
main13101-88460-01i199502-199708
main13101-88460-02i199502-199708
main13101-88460-03i199502-199708
main13103-16150i199601-199708
main13103-64141i199211-199805
main13103-64180i199601-199708
sub13103-64181
main13103-64200i199805
main13103-74100i199211-199601
main13103-74160i199211-199601
main13103-74190i199601-199605
sub13103-74191
main13103-74191i199605
main13103-88460i199502-199708
main13104-74160i199211-199601
13201ROD SUB-ASSY, CONNECTING
main13201-19087i199211-199608
sub13201-19088
main13201-19088i199608
main13201-19145i199601-199708
main13201-64031i199509-199603
main13201-64032i199603
main13201-69076i199212-199509
main13201-69115i199211-199212
sub13201-69076
main13201-79146i199211-199601
sub13201-79215
main13201-79195i199502-199708
sub13201-79425
main13201-79305i199601-199608
sub13201-79306
main13201-79306i199608-199705
sub13201-79405
main13201-79405i199705
sub13201-79555
13202BEARING SET, CONNECTING ROD
main13204-11010i199211-200206
main13204-16090i199601-199708
main13204-64041i199211-199412
sub13204-64070
main13204-64070i199412-199509
sub13204-64071
main13204-64071i199509-199603
main13204-64072i199603
sub13204-64073
main13204-74030i199211-199608
sub13204-74040
main13204-74040i199608
sub13204-74041
main13204-88360i199502-199708
13265BOLT, CONNECTING ROD
main13265-10021i199211-199504
sub13265-10022
main13265-10022i199504
main13265-16050i199601-199708
main13265-49015i199211-199501
main13265-49045i199501
main13265-62030i199211
sub13265-74030
main13265-74010i199502-199708
13405FLYWHEEL SUB-ASSY
main13405-11051i199211
main13405-15090i199601-199708
main13405-64020i199211-199601
main13405-64060i199211
main13405-64070i199211
main13405-74051i199211-199708
main13405-74070i199502-199708
main13405-74120i199211-199601
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-08054i199211-199708
main90250-08120i199211-199708
13405BBOLT, FLYWHEEL SETTING
main90105-10042i199601-199708
main90105-10071i199211-199708
main90105-10138i199211
main90105-12187i199502-199708
13411CRANKSHAFT
main13401-11040i199211
main13411-16903i199601-199708
main13411-64901i199211-199504
sub13411-64904
main13411-64904i199504-199509
sub13411-64911
sub90105-16064
sub90560-16025
main13411-64906i199509-199601
sub13411-64908
main13411-64907i199805-199808
sub13411-64912
sub90105-16064
sub90560-16025
main13411-64908i199601-199805
sub13411-64910
sub90105-16064
sub90560-16025
main13411-64912i199808
main13411-74908i199211
main13411-74909i199502-199708
13453GEAR, FLYWHEEL RING
main13453-10010i199601-199708
main13453-10030i199211
main13453-64011i199211
main13453-64050i199211
main13453-74011i199211-199708
13471PULLEY, CRANKSHAFT
main13407-88380i199502-199708
main13408-11012i199211-199710
sub13470-11030
main13408-64060i199211-199805
main13408-64130i199601
main13408-74010i200110
main13408-74020i199211-200110
sub13408-74010
main13408-74041i199211-199601
sub13408-74031
main13470-11030i199710
main13470-16100i199601-199708
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90105-12051i199211
main90105-14089i199211-199808
main90105-16064i199808-199907
sub90105-16079
main90105-16079i199907
main90119-12230i199601-199701
sub90119-12314
main90119-12314i199701-199708
main90119-14015i199211-199708
main90119-14027i199211
13521AKEY(FOR CRANKSHAFT TIMING GEAR)
main90280-05005i199211-199708
main90280-06001i199808
main95161-30622i199211-199808
13521PPULLEY, CRANKSHAFT TIMING
main13521-11020i199211-199708
main13521-11030i199708
main13521-16050i199601-199708
main13521-64011i199211
main13521-74020i199211-199601
sub13521-74040
main13521-74040i199601
main13521-88360i199502-199708
13566AGUIDE, TIMING BELT
main13566-11020i199211
main13566-15020i199601-199708
main13566-64011i199211
main13566-88360i199502-199708
main13567-74010i199211

19 parts on this diagram · 5 diagrams in section

CRANKSHAFT & PISTON — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
