CYLINDER BLOCK

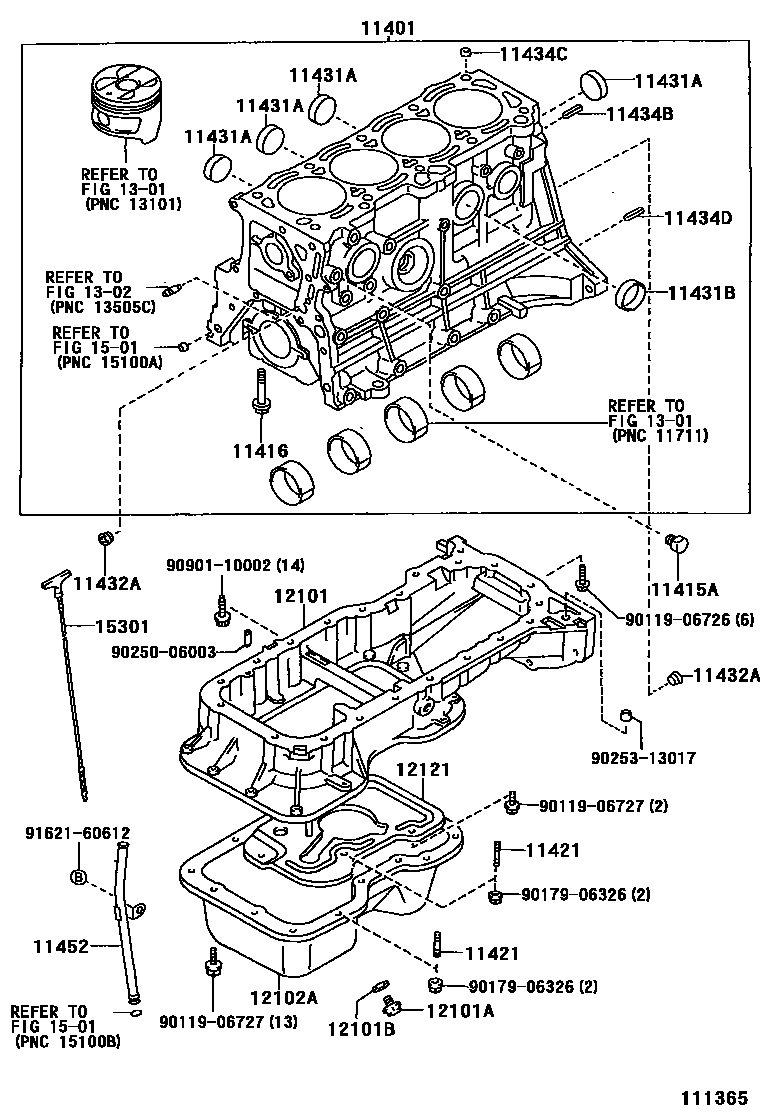

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-19599i199708
main11401-19655i199211-199212
main11401-19656i199212-199307
main11401-19657i199307-199407
main11401-19658i199407-199508
main11401-19659i199508-199708
main11401-19725i199601-199708
main11401-69466i199211-199504
main11401-69476i199211-199504
main11401-69615i199601-199704
main11401-69616i199704-199708
main11401-69625i199504-199509
main11401-69626i199509-199705
main11401-69627i199705-199805
main11401-69635i199504-199509
main11401-69636i199509-199705
main11401-69637i199705-199805
main11401-69815i199805-199810
main11401-69825i199805-199810
main11401-69826i199810-199908
main11401-69827i199908-200206
main11401-69855i199810-199908
main11401-69856i199908-200206
main11401-79515i199211-199508
main11401-79516i199508-199511
main11401-79517i199511-199601
main11401-79525i199211-199508
main11401-79526i199508-199601
main11401-79595i199211-199601
main11401-79655i199502-199708
main11401-79795i199601-199708
main11401-79805i199601-199708
main11401-80015i199908
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09075i199812
main90910-09088i199211-199212
main90910-09107i199908
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90341-12026i199211-199307
main90345-52001i199211-199708
main90345-52003i199212-199805
main90910-09087i199211-199212
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10007i199211-199708
main90105-10028i199211
main90910-02061i199211-199812
main90910-02135i199812
11421BOLT, STUD(FOR OIL PAN)
main90116-06022i199211-199708
main90116-06048i199502-199708
main92122-60610i199908
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-42500i199211-199908
main96411-43500i199211-199708
main96411-62500i199908
main96411-63500i199703
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43000i199211-199908
main96411-44000i199211-199708
main96411-63000i199703
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90344-53006i199608-199708
main90344-53008i199601-199608
main90345-52003i199601-199812
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10017i199211
main90250-10113i199211-199708
main90253-15003i199211
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90253-13017i199601-199708
main90253-14002i199211-199708
main90253-14004i199708
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199211-199708
main90250-06015i199502-199708
main90250-06068i199211
11452GUIDE, OIL LEVEL GAGE
main11452-11040i199211-199512
main11452-11041i199512
main11452-15030i199601-199708
main11452-64030i199211
main11452-74030i199211-199404
main11452-74031i199404
main11452-88462i199502-199708
12101PAN SUB-ASSY, OIL
main12101-11011i199211-199407
main12101-11012i199407-199501
main12101-11060i199501
main12101-64100i199211-199302
main12101-64101i199302-200206
main12101-64110i199211-199302
main12101-64131i199302-199601
main12101-64140i199601-199801
main12101-64141i199801-200206
main12101-74050i199211-199708
main12101-74150i199908
main12101-88460i199502-199708
main12111-16120i199601-199708
12101APLUG(FOR OIL PAN DRAIN)
main90341-12026i199211-200206
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12027i199211-199312
main90430-12031i199302-200206
12102APAN SUB-ASSY, OIL, NO.2
main12102-16010i199601-199708
main12102-88460i199502-199708
12121PLATE, OIL PAN BAFFLE, NO.1
main12121-16040i199601-199708
main12121-88461i199502-199708
main12123-74040i199211
1301
1302
1501
15301GAGE SUB-ASSY, OIL LEVEL
main15301-11040i199211-199501
main15301-11050i199501
main15301-16091i199601-199708
main15301-64042i199211-199601
main15301-64090i199601
main15301-64110i199805
main15301-74010i199211
main15301-88460i199502-199708
9011906726
9011906727
9017906326
9025006003
9025313017
9090110002
9162160612

28 parts on this diagram · 8 diagrams in section
