FUEL TANK & TUBE

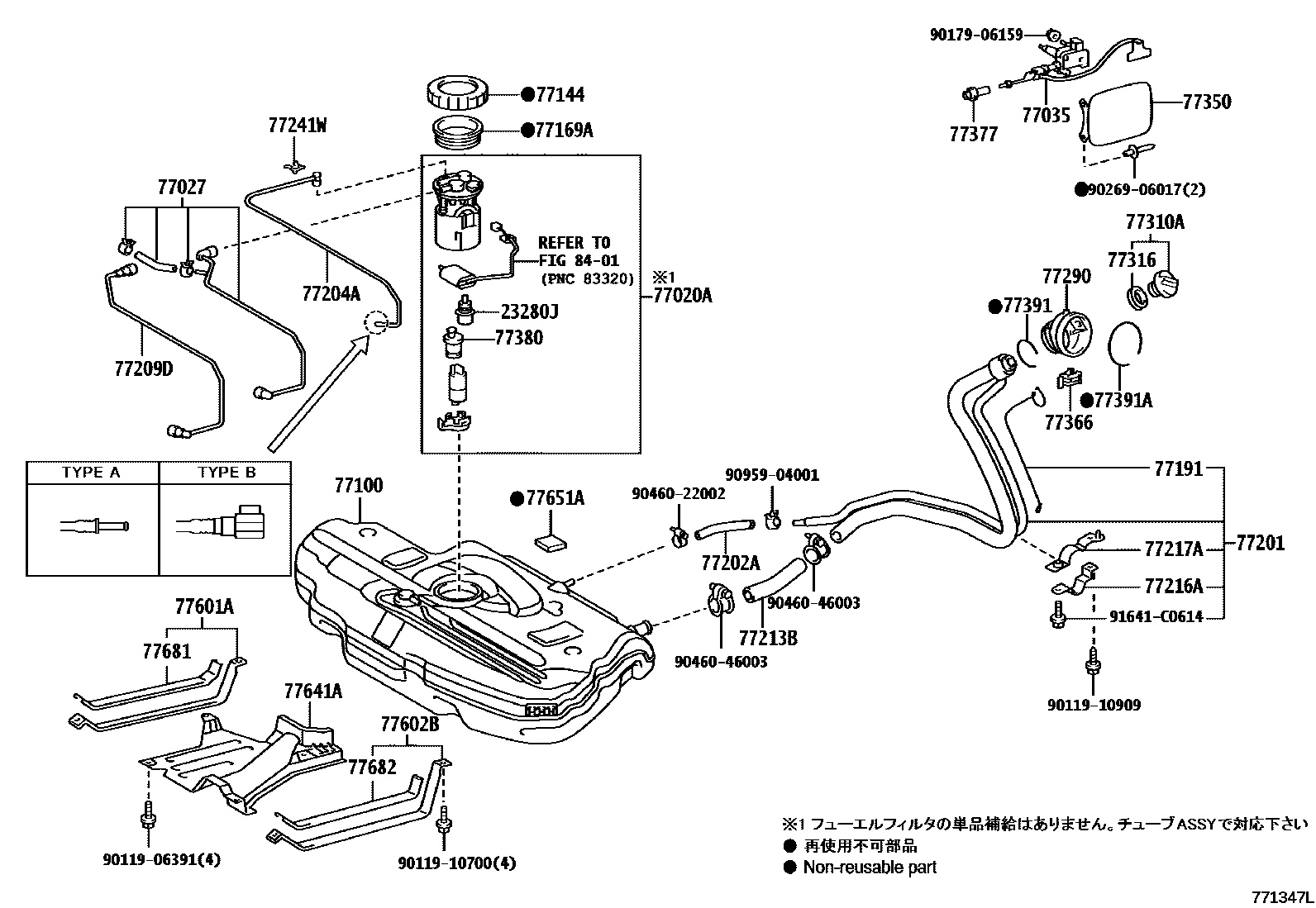

Parts diagram
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-0H010i200307-200606
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-05110i200307-200612
main77020-05111i200701
main77020-05120i200506-200606
77027TUBE SUB-ASSY, FUEL EVAPORATION, NO.2
main77027-05010i200307-200606
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77030-05010i200307-200504
main77030-05011i200505-200606
77100TANK ASSY, FUEL
main77001-05040i200307-200606
main77001-20800i200512-200704
main77001-20820i200705
main77001-32140i200309-200511
77144RETAINER, FUEL PUMP GAUGE
main77144-02030i200307-200606
77169AGASKET, FUEL SUCTION TUBE SET
main77169-02030i200307-200606
main77169-33020i200309-200612
77191WIRE, FUEL TANK EARTH
main77191-02020i200307-200606
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-05070i200307-200807
main77201-05071i200808
main77201-20640i200309-200606
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main77259-02050i200307-200606
77204ATUBE, FUEL TANK RETURN
main77204-05040i200307-200511
main77204-05041i200606
main77204-05041i200511-200606
main77204-21100i200309-200512
main77204-21101i200512-200612
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-02050i200307-200606
main77209-32030i200309-200612
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-02070i200307-200606
main77213-63010i200309-200606
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-02060i200307-200606
main77216-32060i200309-200606
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-02030i200307-200606
main77217-32050i200309-200606
77241WCLIP, TUBE JOINT
main77241-32060i200307-200612
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-05030i200307-200606
77310ACAP ASSY, FUEL TANK
main77300-28010i200307-200606
77316GASKET, FUEL TANK CAP
main77316-16010i200307-200606
77350LID ASSY, FUEL FILLER OPENING
main77350-05010i200307-200606
main77350-05020i200307-200606
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-05020i200307-200606
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-05010i200307-200606
77380VALVE ASSY, FUEL CUT OFF
main77380-12020i200606
77391RING, FUEL INLET BOX
main77391-12020i200307-200606
77391ARING, FUEL INLET BOX
main77391-12040i200307-200606
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-02060i200307-200606
main77601-05040i200506-200606
main77601-12240i200309-200606
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77601-12240i200309-200606
main77602-02070i200307-200606
77641APROTECTOR, FUEL TANK, NO.1
main77641-02010i200307-200606
77651ACUSHION, FUEL TANK, NO.1
main77651-12070i200307-200606
77681SEAT, FUEL TANK BAND, RH
main77681-02040i200307-200606
main77682-16010i200309-200606
77682SEAT, FUEL TANK BAND, LH
main77681-02020i200307-200606
main77682-16010i200309-200606
8401
9011906391
9011910700
9011910909
9017906159
9026906017
9046022002
9046046003
9095904001
91641C0614
