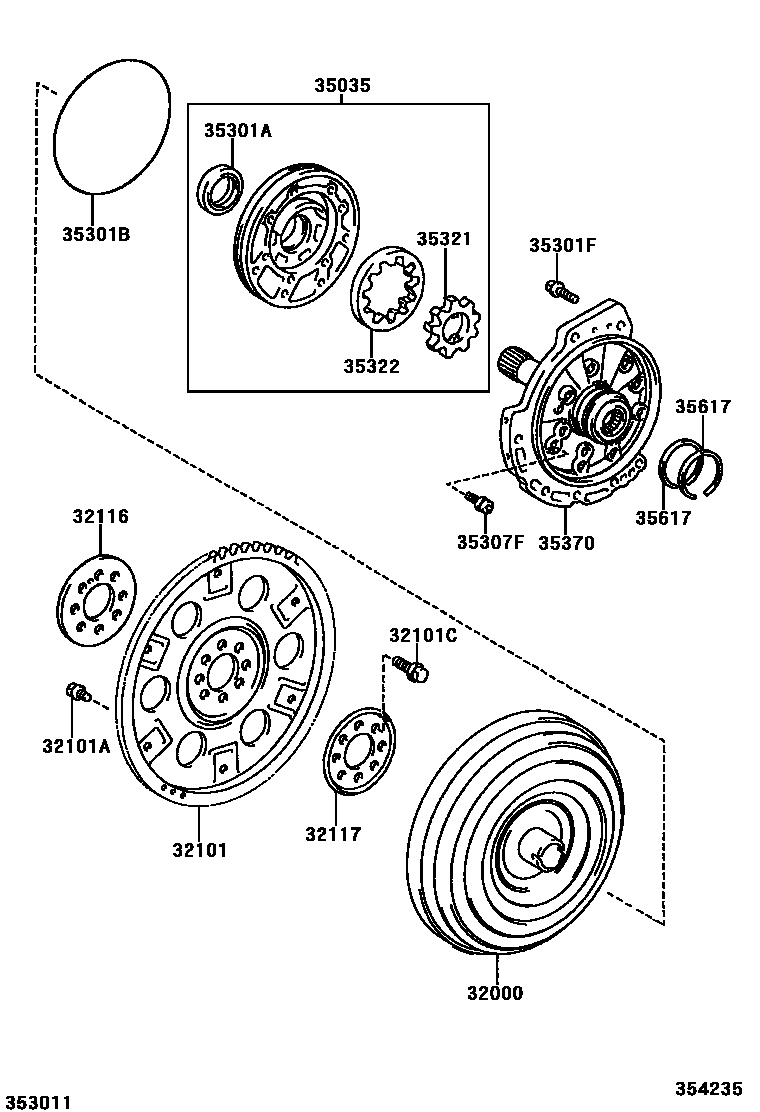

TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

0001 1U241E 0002 1A248F 0003 1U151E

32000CONVERTER ASSY, TORQUE

main32000-28150iAZT251200606

main32000-44040iAZT250200606

sub32000-42040

main32000-44050iAZT255200309-200606

32101GEAR SUB-ASSY, DRIVE PLATE & RING

main32101-28040iAZT25#200307-200606

32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)

main90109-09001iAZT25#200307-200606

main90119-09025×5iAZT25#200606

32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)

main90105-12184×8iAZT25#200307-200606

sub90105-12384

32116SPACER, DRIVE PLATE, FRONT

main32116-20050iAZT25#200307-200606

32117SPACER, DRIVE PLATE, REAR

main32117-20060iAZT25#200307-200606

35035BODY SUB-ASSY, FR OIL PUMP & GEAR

main35035-08010iAZT251200506-200606

main35035-21020iAZT250200606

sub35035-28010

main35035-33020iAZT251200506-200606

sub35035-12080

35301BODY SUB-ASSY, FRONT OIL PUMP

main35035-12010iAZT255200606

35301ASEAL, OIL (FOR FRONT OIL PUMP)

main90080-31068iAZT251200506-200606

main90311-38020iAZT255200309-200606

main90311-38082iAZT255200606

main90311-38083iAZT251200606

35301BRING, O (FOR FRONT OIL PUMP BODY)

main90301-99024iAZT255200309-200606

main90301-99099iAZT250,251200606

35301FBOLT (FOR FRONT OIL PUMP SETTING)

main90105-08050×7iAZT250200606

main90105-08198×7iAZT251200606

35307FBOLT (FOR STATOR SHAFT)

main90080-14044×11iAZT251200506-200606

main90119-06559×11iAZT255200309-200606

main90148-60027×11iAZT251200606

35321GEAR, FRONT OIL PUMP DRIVE

main35321-08010iAZT251200606

main35321-08020iAZT251200606

main35321-08030iAZT251200606

main35321-08040iAZT251200506-200606

main35321-08050iAZT251200506-200606

main35321-12020iAZT255200606

main35321-12030iAZT255200606

main35321-12040iAZT255200309-200606

main35321-12050iAZT255200309-200606

main35321-12060iAZT255200309-200606

main35321-21060iAZT250200606

sub35321-28060

main35321-21070iAZT250200606

sub35321-28070

main35321-21080iAZT250200307-200606

sub35321-28080

main35321-21090iAZT250200307-200606

sub35321-28090

main35321-21100iAZT250200307-200606

sub35321-28100

main35321-33060iAZT251200606

main35321-33070iAZT251200506-200606

main35321-33080iAZT251200506-200606

main35321-33090iAZT251200506-200606

main35321-33100iAZT251200506-200606

35322GEAR, FRONT OIL PUMP DRIVEN

main35322-08010iAZT251200606

main35322-08020iAZT251200606

main35322-08030iAZT251200506-200606

main35322-08040iAZT251200606

main35322-08050iAZT251200606

main35322-12010iAZT255200606

main35322-12020iAZT255200606

main35322-12030iAZT255200309-200606

main35322-12040iAZT255200606

main35322-12050iAZT255200309-200606

main35322-21060iAZT250200606

sub35322-28060

main35322-21070iAZT250200606

sub35322-28070

main35322-21080iAZT250200606

sub35322-28080

main35322-21090iAZT250200606

sub35322-28090

main35322-21100iAZT250200307-200606

sub35322-28100

main35322-33060iAZT251200506-200606

main35322-33070iAZT251200606

main35322-33080iAZT251200606

main35322-33090iAZT251200506-200606

main35322-33100iAZT251200506-200606

35370SHAFT ASSY, STATOR

main35370-06010iAZT251200506-200606

main35370-21020iAZT250200307-200606

main35370-28010iAZT251200606

sub35370-12110

main35370-32060iAZT255200606

35617RING, CLUTCH DRUM OIL SEAL

main35613-21010×2iAZT250,251200307-200606

main35617-32011×2iAZT255200309-200606

16 parts on this diagram · 3 diagrams in section
