FUEL TANK & TUBE

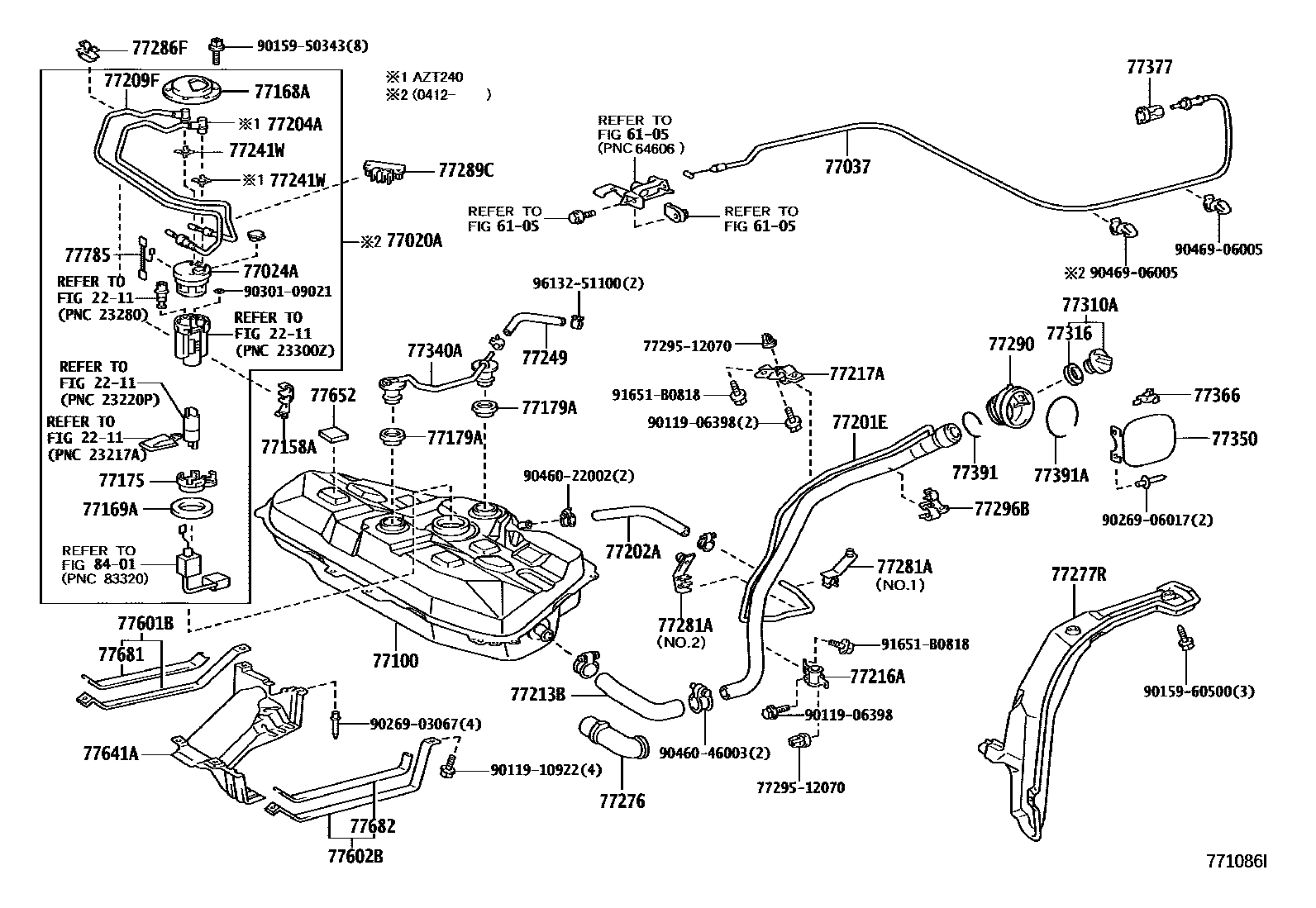

Parts diagram
2211
6105
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-32040i200412-200612
main77020-32041i200701
main77020-63010i200412-200512
main77020-63011i200512-200612
main77020-63012i200701
main77020-63020i200412-200612
main77020-63021i200701
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-32040i200112-200612
main77024-32050i200112-200612
main77024-42020i200112-200612
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-20150i200112-200412
77100TANK ASSY, FUEL
main77001-20790i200511
main77001-20800i200512
main77001-32140i200112-200511
main77001-32150i200112-200510
77158ASUPPORT, TANK SUCTION TUBE
main77158-20040i200609
main77158-32010i200112-200608
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33050i200112-200612
main77168-52010i200112-200412
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200112-200612
77175SUPPORT, FUEL SUCTION, NO.2
main77175-52020i200112-200612
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-33010i200112-200412
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-32190i200112-200412
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main95313-13034i200112-200412
77204ATUBE, FUEL TANK RETURN
main77204-32040i200112-200512
main77204-32041i200512-200612
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-32020i200112-200612
main77209-32030i200112-200612
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-32090i200112-200412
main77213-63010i200112-200412
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-32060i200112-200412
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-32050i200112-200412
77241WCLIP, TUBE JOINT
main77241-32060i200112-200612
77249HOSE, FUEL EMISSION
main95333-06030i200112-200412
77276PROTECTOR, FUEL HOSE
main77276-12050i200112-200412
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-32080i200112-200412
77281ACLAMP, FUEL FILLER PIPE
main77281-12070i200112-200412
main77281-32040i200112-200412
77286FCLAMP, FUEL TUBE, NO.2
main77286-32070i200112-200412
77289CCLAMP, FUEL TUBE, NO.4
main77289-20090i200609
main77289-32030i200112-200608
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-20160i200112-200412
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77296-32020i200112-200412
77310ACAP ASSY, FUEL TANK
main77310-48010i200112-200412
77316GASKET, FUEL TANK CAP
main77316-16010i200112-200412
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-32010i200112-200412
77350LID ASSY, FUEL FILLER OPENING
main77350-20320i200112-200412
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-21010i200207-200412
main77360-35010i200112-200206
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i200112-200412
77391RING, FUEL INLET BOX
main77391-12020i200112-200412
77391ARING, FUEL INLET BOX
main77391-63010i200112-200412
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-32110i200112-200412
main77601-32120i200112-200412
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77601-32110i200112-200412
main77602-32100i200112-200412
77641APROTECTOR, FUEL TANK, NO.1
main77641-32060i200112-200412
77652CUSHION, FUEL TANK, NO.1
main77651-20090i200112-200511
77681SEAT, FUEL TANK BAND, RH
main77681-21020i200610
main77681-26020i200112-200609
main77681-32060i200112-200609
main77681-42010i200610
77682SEAT, FUEL TANK BAND, LH
main77681-21020i200610
main77681-28060i200610
main77681-32060i200112-200609
77785HARNESS, FUEL PUMP
main77785-32010i200112-200612
8401
7729512070SHIELD, FUEL FILLER PIPE
9011906398
9011910922
9015950343
9015960500
9026903067
9026906017
9030109021
9046022002
9046046003
9046906005
91651B0818
9613251100

56 parts on this diagram · 5 diagrams in section
