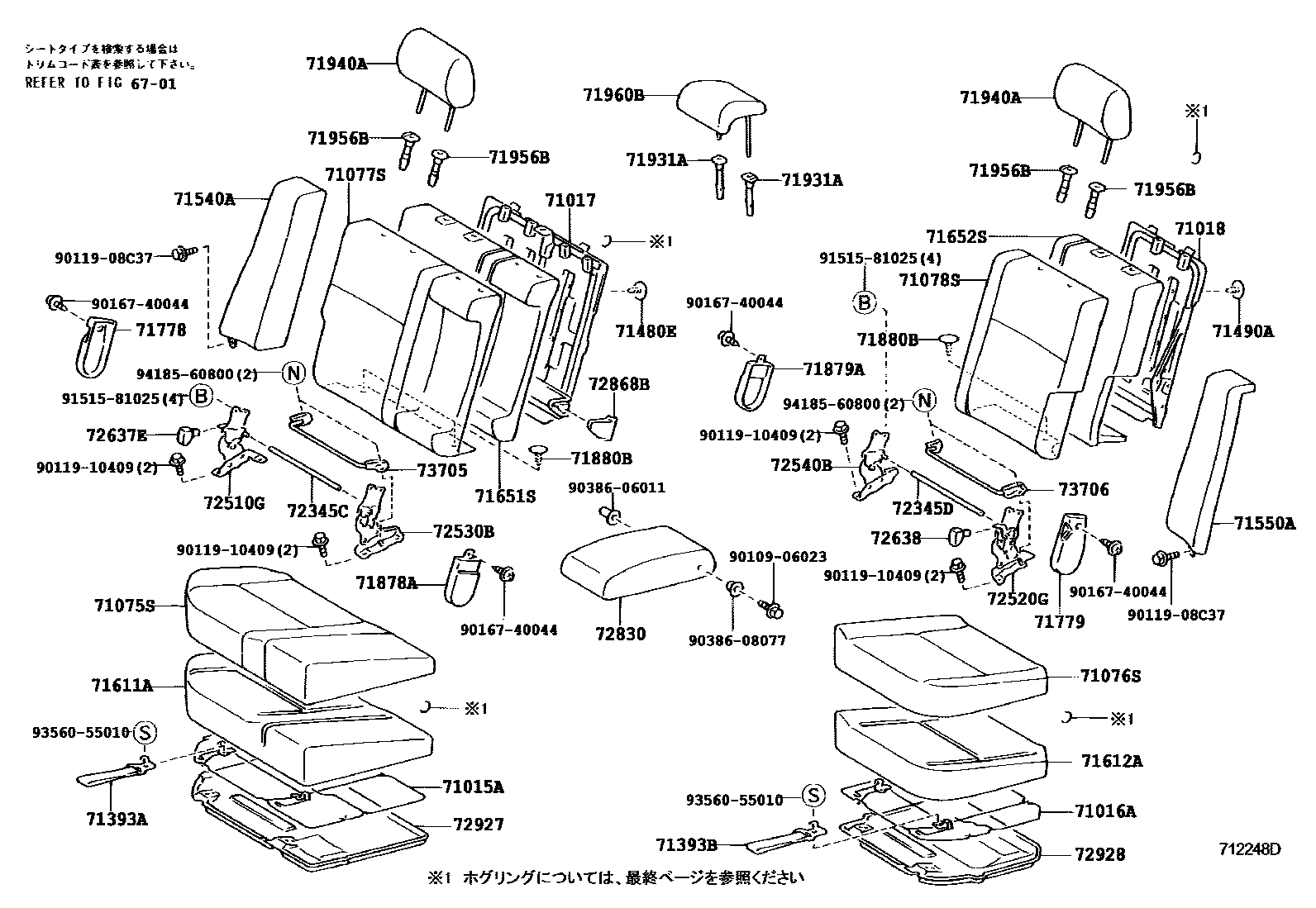

REAR SEAT & SEAT TRACK

0001 1 0002 1 0003 1 0004 1�������

6701

71015AFRAME SUB-ASSY, REAR SEAT CUSHION, RH

main71015-20520iAZT240,NZT240,ZZT24#200412

71016AFRAME SUB-ASSY, REAR SEAT CUSHION, LH

main71016-20030iAZT240,NZT240,ZZT24#200112-200412

71017FRAME SUB-ASSY, REAR SEATBACK, RH

main71017-20650iAZT240,NZT240,ZZT24#200112-200412

71018FRAME SUB-ASSY, REAR SEATBACK, LH

main71018-20280iAZT240,NZT240,ZZT24#200112-200412

71075SCOVER, REAR SEAT CUSHION, RH (FOR SEPARATE TYPE)

main71065-2B330-B0iNZT240,ZZT24#200412-200701

main71065-2B331-B0iNZT240,ZZT24#200702-200705

main71075-2D060-A2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71075-20C00

main71075-2D060-B3iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71075-20C00

main71075-2D070-B3iNZT240,ZZT24#..ALN200112-200412

sub71075-20B70

main71075-2D080-A2iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71075-20B80

main71075-2D080-B2iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71075-20B80

main71075-2D090-A0iNZT240,ZZT24#..PRM200112-200404

sub71075-20B90

main71075-2D090-B2iNZT240,ZZT24#..PRM200112-200412

sub71075-20B90

main71075-2D100-A2iNZT240..PRM200404-200412

main71075-2D100-A3iNZT240;ZZT24#..ALN200607-200705

main71075-2D100-B0iNZT240,ZZT24#..ALN200304-200412

main71075-2D120-A0iAZT240,NZT240,ZZT24#200412-200705

main71075-2D120-B0iAZT240,NZT240,ZZT24#200412-200705

71076SCOVER, REAR SEAT CUSHION, LH (FOR SEPARATE TYPE)

main71076-20120-A2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71076-20121

main71076-20120-B3iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71076-20121

main71076-20130-B3iNZT240,ZZT24#..ALN200112-200412

sub71076-20131

main71076-20140-A2iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71076-20141

main71076-20140-B2iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71076-20141

main71076-20150-A0iNZT240,ZZT24#..PRM200112-200404

sub71076-20151

main71076-20150-B2iNZT240,ZZT24#..PRM200112-200412

sub71076-20151

main71076-20160-A2iNZT240..PRM200404-200412

main71076-20160-A3iNZT240;ZZT24#..ALN200607-200705

main71076-20160-B0iNZT240,ZZT24#..ALN200607-200705

main71076-20170-A0iAZT240,NZT240,ZZT24#200412-200705

main71076-20170-B0iAZT240,NZT240,ZZT24#200412-200705

main71076-20180-B0iNZT240,ZZT24#200412-200701

main71076-20181-B0iNZT240,ZZT24#200702-200705

71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)

main71077-2G220-A2iAZT240,NZT240,ZZT24#200412-200705

main71077-2G220-B1iAZT240,NZT240,ZZT24#200412-200705

main71077-2G270-B1iNZT240,ZZT24#200412-200701

main71077-2G271-B1iNZT240,ZZT24#200702-200705

main71077-2G280-A1iNZT240;ZZT24#..ALN200607-200705

main71077-2G280-B1iNZT240,ZZT24#..ALN200607-200705

main71077-2H120-A2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71077-20C20

main71077-2H120-B2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71077-20C20

main71077-2H130-B2iNZT240,ZZT24#..ALN200304-200412

MD.GRAY,TRIM16

main71077-2H130-B4iNZT240,ZZT24#..ALN200304-200412

main71077-2H140-A2iAZT240,NZT240,ZZT24#..PRM200112-200404

sub71077-20C30

main71077-2H140-B2iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71077-20C30

main71077-2H150-A0iNZT240,ZZT24#..PRM200112-200404

sub71077-20C40

main71077-2H150-B1iNZT240,ZZT24#..PRM200112-200412

sub71077-20C40

main71077-2H160-A2iAZT240,ZZT24#..PRM200112-200404

sub71077-2H161

main71077-2H160-A4iNZT240..PRM200404-200412

sub71077-2H161

main71077-2H160-B1iNZT240,ZZT24#..ALN200304-200412

sub71077-2H161

71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)

main71078-20A00-B1iNZT240,ZZT24#200412-200701

main71078-20A01-B1iNZT240,ZZT24#200702-200705

main71078-20A10-A1iAZT240,ZZT24#..PRM200412-200705

main71078-20A10-B1iNZT240,ZZT24#..ALN200607-200705

main71078-2B200-A2iAZT240,NZT240,ZZT24#200412-200705

main71078-2B200-B1iAZT240,NZT240,ZZT24#200412-200705

main71078-2B780-A2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71078-20C50

main71078-2B780-B2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71078-20C50

main71078-2B790-B2iNZT240,ZZT24#..ALN200304-200412

MD.GRAY,TRIM16

sub71078-20C60

main71078-2B790-B4iNZT240,ZZT24#..ALN200304-200412

sub71078-20C60

main71078-2B800-A2iNZT240,ZZT24#..PRM200304-200412

sub71078-20C70

main71078-2B800-B2iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71078-20C70

main71078-2B810-A0iNZT240,ZZT24#..PRM200112-200404

sub71078-20C80

main71078-2B810-B1iNZT240,ZZT24#..PRM200112-200412

sub71078-20C80

main71078-2B820-A2iAZT240,ZZT24#..PRM200112-200404

sub71078-2B821

main71078-2B820-A4iNZT240..PRM200404-200412

sub71078-2B821

main71078-2B820-B1iNZT240,ZZT24#..ALN200304-200412

sub71078-2B821

71393ABAND, REAR SEAT CUSHION, RH

main71393-20050-A0iAZT240,NZT240,ZZT24#200112-200412

IVORY,TRIM0#

main71393-20050-C0iAZT240,NZT240,ZZT24#200112-200412

BLACK,TRIM1#

71393BBAND, REAR SEAT CUSHION, LH

main71393-20060-A0iAZT240,NZT240,ZZT24#200112-200412

IVORY,TRIM0#

main71393-20060-C0iAZT240,NZT240,ZZT24#200412-200705

BLACK,TRIM1#

71480ECLIP, REAR SEATBACK, RH

main90467-05164-C0×10iAZT240,NZT240,ZZT24#200412-200705

BLACK

main90467-06048-C0×10iAZT240,NZT240,ZZT24#200112-200412

BLACK,TRIM0#,1#

71490ACLIP, REAR SEATBACK, LH

main90467-05164-C0×10iAZT240,NZT240,ZZT24#200412-200705

BLACK

main90467-06048-C0×8iAZT240,NZT240,ZZT24#200112-200412

BLACK,TRIM0#,1#

71540ABACK ASSY, REAR SIDE SEAT, RH

main71540-20450-A1iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71540-20451

main71540-20450-B1iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71540-20451

main71540-20460-A0iNZT240,ZZT24#..PRM200112-200404

sub71540-20461

main71540-20460-B1iNZT240,ZZT24#..PRM200112-200412

sub71540-20461

main71540-20470-A1iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71540-20471

main71540-20470-B2iAZT240,NZT240,ZZT24#..ALN200112-200412

sub71540-20471

main71540-20480-B2iNZT240,ZZT24#..ALN200112-200412

main71540-20490-A1iAZT240,ZZT24#..PRM200112-200412

main71540-20490-B0iNZT240,ZZT24#..ALN200304-200412

main71540-20500-A0iAZT240,NZT240,ZZT24#200412-200705

main71540-20500-B0iAZT240,NZT240,ZZT24#200412-200705

main71540-20510-B0iNZT240,ZZT24#200412-200701

main71540-20511-B0iNZT240,ZZT24#200702-200705

main71540-20520-A0iAZT240,ZZT24#..PRM200412-200705

main71540-20520-B0iNZT240,ZZT24#..ALN200607-200705

71550ABACK ASSY, REAR SIDE SEAT, LH

main71550-20450-A1iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71550-20451

main71550-20450-B1iAZT240,NZT240,ZZT24#..PRM200112-200412

sub71550-20451

main71550-20460-A0iNZT240,ZZT24#..PRM200112-200404

sub71550-20461

main71550-20460-B1iNZT240,ZZT24#..PRM200112-200412

sub71550-20461

main71550-20470-A1iAZT240,NZT240,ZZT24#..ALN200112-200412

main71550-20470-B2iAZT240,NZT240,ZZT24#..ALN200112-200412

main71550-20480-B2iNZT240,ZZT24#..ALN200112-200412

main71550-20490-A1iNZT240..PRM200404-200412

main71550-20490-B0iNZT240,ZZT24#..ALN200304-200412

main71550-20500-A0iAZT240,NZT240,ZZT24#200412-200705

main71550-20500-B0iAZT240,NZT240,ZZT24#200412-200705

main71550-20510-B0iNZT240,ZZT24#200412-200701

main71550-20511-B0iNZT240,ZZT24#200702-200705

main71550-20520-A0iNZT240;ZZT24#..ALN200607-200705

main71550-20520-B0iNZT240,ZZT24#..ALN200607-200705

71611APAD, REAR SEAT CUSHION, RH

main71611-20580iAZT240,NZT240,ZZT24#200112-200412

71612APAD, REAR SEAT CUSHION, LH

main71612-20230iAZT240,NZT240,ZZT24#200112-200412

71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)

main71651-20770iAZT240,NZT240,ZZT24#200112-200412

71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)

main71652-20510iAZT240,NZT240,ZZT24#200112-200412

71778COVER, REAR SEAT SIDE HINGE MALE, RH

main71778-63010-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main71778-63010-B0iAZT240,NZT240,ZZT24#200112-200412

DK.GRAY,TRIM1#

main71778-63010-E0iAZT240,NZT240,ZZT24#200112-200412

MD.NEUTRAL BONE,TRIM0#

71779COVER, REAR SEAT SIDE HINGE MALE, LH

main71779-63010-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main71779-63010-B0iAZT240,NZT240,ZZT24#200112-200412

DK.GRAY,TRIM1#

main71779-63010-E0iAZT240,NZT240,ZZT24#200112-200412

MD.NEUTRAL BONE,TRIM0#

71878ACOVER, REAR SEAT RECLINING, INNER RH

main71878-63010-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main71878-63010-B0iAZT240,NZT240,ZZT24#200112-200412

DK.GRAY,TRIM1#

main71878-63010-E0iAZT240,NZT240,ZZT24#200112-200412

MD.NEUTRAL BONE,TRIM0#

71879ACOVER, REAR SEAT RECLINING, INNER LH

main71879-63010-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main71879-63010-B0iAZT240,NZT240,ZZT24#200112-200412

DK.GRAY,TRIM1#

main71879-63010-E0iAZT240,NZT240,ZZT24#200112-200412

MD.NEUTRAL BONE,TRIM0#

71880BCLIP(FOR REAR SEATBACK CARPET)

main90467-05164-C0×3iAZT240,NZT240,ZZT24#200412-200705

BLACK

main90467-06070-C0×3iAZT240,NZT240,ZZT24#200112-200412

BLACK,TRIM0#,1#

71931ASUPPORT, REAR SEAT HEADREST

main71930-47010-A0iAZT240,NZT240,ZZT24#200112-200412

sub71930-44020

main71930-47010-B2iAZT240,NZT240,ZZT24#200412-200705

sub71930-44020

main71931-47010-A0iAZT240,NZT240,ZZT24#200112-200412

sub71931-42020

main71931-47010-B2iAZT240,NZT240,ZZT24#200412-200705

sub71931-42020

71940AHEADREST ASSY, REAR SEAT

main71940-20530-A0×2iAZT240,NZT240,ZZT24#..ALN200112-200412

main71940-20530-B0×2iAZT240,NZT240,ZZT24#..ALN200112-200412

main71940-20540-B0×2iNZT240,ZZT24#..ALN200112-200412

sub71940-20541

main71940-20550-A0×2iAZT240,NZT240,ZZT24#..PRM200112-200412

main71940-20550-B0×2iAZT240,NZT240,ZZT24#..PRM200112-200412

main71940-20560-A0×2iNZT240,ZZT24#..PRM200112-200404

main71940-20560-B0×2iNZT240,ZZT24#..PRM200112-200412

main71940-20570-A0×2iAZT240,ZZT24#..PRM200112-200412

main71940-20570-A1×2iNZT240;ZZT24#..ALN200607-200705

main71940-20570-B0×2iNZT240,ZZT24#..ALN200304-200412

main71940-20590-A0×2iAZT240,NZT240,ZZT24#200412-200705

main71940-20590-B0×2iAZT240,NZT240,ZZT24#200412-200705

main71940-20600-B0×2iNZT240,ZZT24#200412-200701

main71940-20601-B0×2iNZT240,ZZT24#200702-200705

71956BSUPPORT, REAR SEAT HEADREST

main71956-47010-A0×2iAZT240,NZT240,ZZT24#200412-200705

sub71956-02040

main71956-47010-B2×2iAZT240,NZT240,ZZT24#200412-200705

sub71956-02040

main71970-47010-A0×2iAZT240,NZT240,ZZT24#200112-200412

sub71970-02040

main71970-47010-B2×2iAZT240,NZT240,ZZT24#200112-200412

sub71970-02040

71960BHEADREST ASSY, REAR SEAT, CENTER

main71960-20080-A0iAZT240,NZT240,ZZT24#..ALN200112-200412

main71960-20080-B0iAZT240,NZT240,ZZT24#..ALN200112-200412

main71960-20090-B0iNZT240,ZZT24#..ALN200112-200412

main71960-20100-A0iAZT240,NZT240,ZZT24#..PRM200112-200412

main71960-20100-B0iAZT240,NZT240,ZZT24#..PRM200112-200412

main71960-20110-A0iNZT240,ZZT24#..PRM200112-200404

main71960-20110-B0iNZT240,ZZT24#..PRM200112-200412

main71960-20120-A0iNZT240..PRM200404-200412

main71960-20120-A1iNZT240;ZZT24#..ALN200607-200705

main71960-20120-B0iNZT240,ZZT24#..ALN200607-200705

main71960-20140-A0iAZT240,NZT240,ZZT24#200412-200705

main71960-20140-B0iAZT240,NZT240,ZZT24#200412-200705

main71960-20150-B0iNZT240,ZZT24#200412-200701

main71960-20151-B0iNZT240,ZZT24#200702-200705

72345CPIPE,RECLINING CONNECTING, RH

main72345-13050iAZT240,NZT240,ZZT24#200112-200412

72345DPIPE, RECLINING CONNECTING, LH

main72345-13050iAZT240,NZT240,ZZT24#200412

72510GADJUSTER ASSY, REAR RECLINING SEAT, OUTER RH

main72510-20180iAZT240,NZT240,ZZT24#200112-200412

72520GADJUSTER ASSY, REAR RECLINING SEAT, OUTER LH

main72520-20190iAZT240,NZT240,ZZT24#200112-200412

72530BADJUSTER ASSY, RECLINING SEAT, INNER RH

main72530-20040iAZT240,NZT240,ZZT24#200412

72540BADJUSTER ASSY, RECLINING SEAT, INNER LH

main72540-20040iAZT240,NZT240,ZZT24#200112-200412

72637EHANDLE, REAR SEAT LOCK, RH

main72637-20030-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main72637-20030-B0iAZT240,NZT240,ZZT24#200112-200412

DK.GRAY,TRIM1#

main72637-20030-E0iAZT240,NZT240,ZZT24#200112-200412

MD.NEUTRAL BONE,TRIM0#

72638HANDLE, REAR SEAT LOCK, LH

main72638-20020-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main72638-20020-B0iAZT240,NZT240,ZZT24#200412-200705

DK.GRAY,TRIM1#

main72638-20020-E0iAZT240,NZT240,ZZT24#200112-200412

MD.NEUTRAL BONE,TRIM0#

72830ARMREST ASSY, REAR SEAT, CENTER

main72830-20780-A0iAZT240,NZT240,ZZT24#200412-200705

main72830-20780-B0iAZT240,NZT240,ZZT24#200412-200705

main72830-20790-A0iAZT240,NZT240,ZZT24#..ALN200112-200412

main72830-20790-B0iAZT240,NZT240,ZZT24#..ALN200112-200412

main72830-20800-B0iNZT240,ZZT24#..ALN200112-200412

main72830-20810-A0iAZT240,NZT240,ZZT24#..PRM200112-200412

main72830-20810-B0iAZT240,NZT240,ZZT24#..PRM200112-200412

main72830-20820-A0iNZT240,ZZT24#..PRM200112-200404

main72830-20820-B1iNZT240,ZZT24#..PRM200112-200412

main72830-20830-A0iAZT240,ZZT24#..PRM200112-200412

main72830-20830-A1iAZT240,ZZT24#..PRM200412-200705

main72830-20830-B0iNZT240,ZZT24#..ALN200607-200705

main72830-20850-B0iNZT240,ZZT24#200412-200701

main72830-20851-B0iNZT240,ZZT24#200702-200705

72868BCOVER, CENTER ARMREST HINGE

main72868-20050-A0iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main72868-20050-B0iAZT240,NZT240,ZZT24#200412-200705

DK.GRAY,TRIM1#

main72868-20050-E0iAZT240,NZT240,ZZT24#200112-200412

MD. NEUTRAL BONE,TRIM0#

72927COVER, REAR SEAT CUSHION UNDER, RH

main72927-20040-A3iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main72927-20040-C0iAZT240,NZT240,ZZT24#200412-200705

BLACK,TRIM1#

main72927-20040-E0iAZT240,NZT240,ZZT24#200112-200412

FAWN,TRIM0#

72928COVER, REAR SEAT CUSHION UNDER, LH

main72928-20040-A3iAZT240,NZT240,ZZT24#200412-200705

IVORY,TRIM0#

main72928-20040-C0iAZT240,NZT240,ZZT24#200412-200705

BLACK,TRIM1#

main72928-20040-E0iAZT240,NZT240,ZZT24#200112-200412

FAWN,TRIM0#

73705BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, RH

main73705-20010iAZT240,NZT240,ZZT24#200112-200412

73706BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, LH

main73706-20010iAZT240,NZT240,ZZT24#200112-200412

9010906023

main90109-06023

9011908C37

main90119-08C37

9011910409

main90119-10409

9016740044

main90167-40044

9038606011

main90386-06011

9038608077

main90386-08077

9151581025

main91515-81025

9356055010

main93560-55010

9418560800

main94185-60800

51 parts on this diagram · 4 diagrams in section
