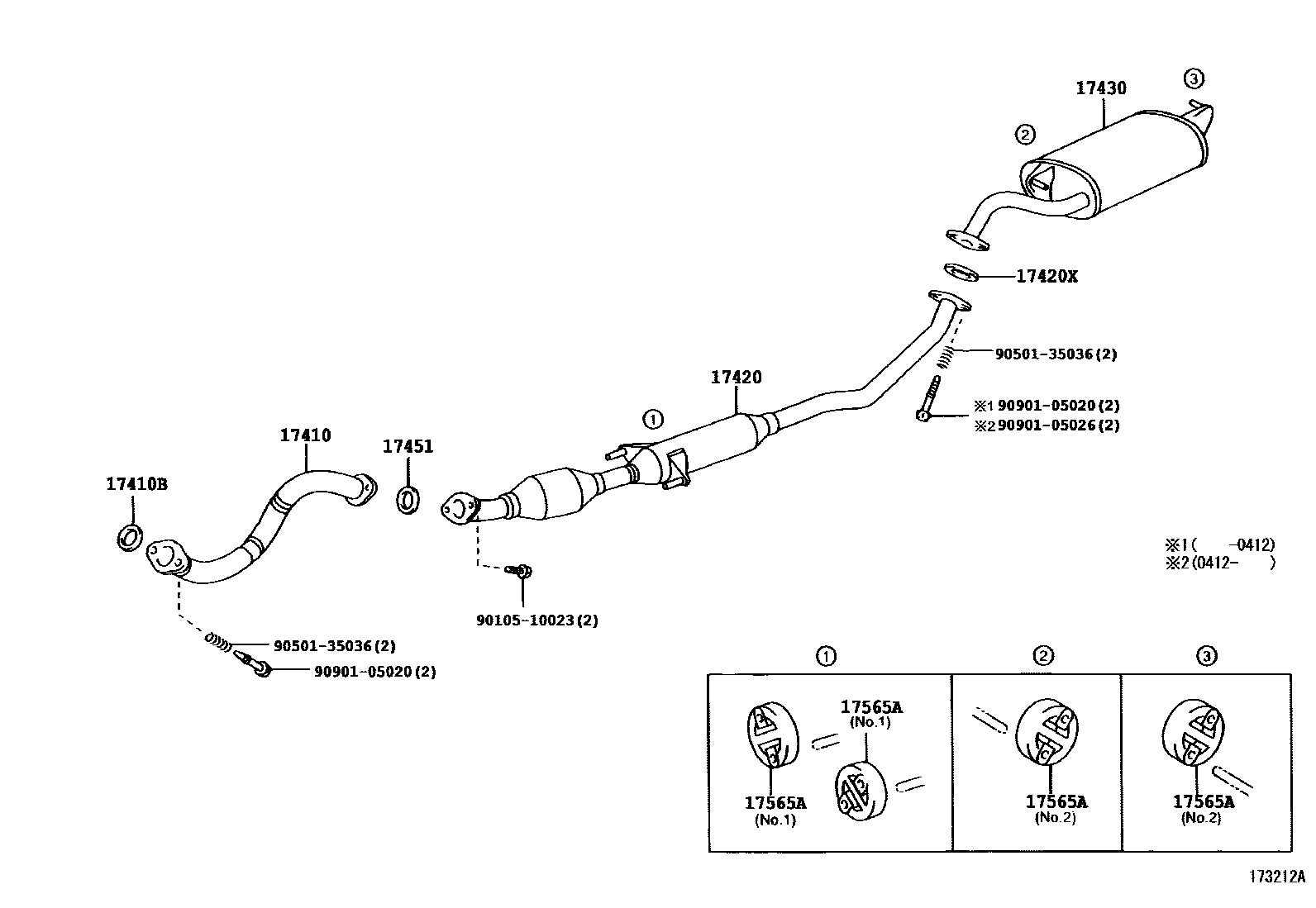

EXHAUST PIPE

0001 1 0002 1 0003 1

17410PIPE ASSY, EXHAUST, FRONT

main17410-21290i1NZFE..NZT240200112-200412

main17410-22250i1ZZFE..ZZT240200112-200412

sub17410-22251

main17410-22290i1ZZFE..ZZT245200112-200412

main17410-22550i1ZZFE..ZZT240200412

sub17410-22551

main17410-28200i1AZFSE..AZT240200112-200412

17410BGASKET, EXHAUST PIPE

main17451-21030i1NZFE,1ZZFE..NZT240,ZZT245200112-200412

main17451-22070i1ZZFE..ZZT240200112-200412

main17451-74040i1AZFSE..AZT240200112-200412

17420PIPE ASSY, EXHAUST, CENTER

main17420-22060i1ZZFE..ZZT245200112-200412

main17420-28190i1AZFSE..AZT240200112-200412

main17420-28590i1AZFSE..AZT240200412-200604

sub17420-28591

main17420-28591i1AZFSE..AZT240200605

17420XGASKET, EXHAUST PIPE, CENTER

main17451-16030i1AZFSE..AZT240200412

main17451-74060i1AZFSE..AZT240200112-200412

main90917-06044i1ZZFE..ZZT245200112-200412

17430PIPE ASSY, EXHAUST, TAIL

main17430-21240i1NZFE..NZT240200112-200412

sub17430-21241

main17430-22300i1ZZFE..ZZT240200112-200412

sub17430-22301

main17430-22310i1ZZFE..ZZT245200112-200209

sub17430-22311

main17430-22311i1ZZFE..ZZT245200209-200412

main17430-28320i1AZFSE..AZT240200112-200412

main17430-28580i1AZFSE..AZT240200412-200603

sub17430-28581

main17430-28581i1AZFSE..AZT240200604

sub17430-28582

17451GASKET, EXHAUST PIPE

main17451-16030i1ZZFE..ZZT240200112-200412

main17451-21050i1ZZFE..ZZT245200112-200412

main17451-64030i1NZFE..NZT240200112-200412

sub17451-64031

main90917-06078i1AZFSE..AZT240200112-200412

17565ASUPPORT, EXHAUST PIPE, NO.4

main17565-11160i1AZFSE,1NZFE,1ZZFE..AZT240,NZT240,ZZT24#200112-200211

main17565-22030i1AZFSE,1NZFE,1ZZFE..AZT240,NZT240,ZZT24#200212-200412

main17565-22040i1NZFE,1ZZFE..NZT240,ZZT240200212-200412

main17565-28010i1AZFSE..AZT240200212-200412

main17565-46040i1NZFE,1ZZFE..NZT240,ZZT240200112-200211

main17565-74280i1AZFSE..AZT240200112-200211

9010510023

main90105-10023

9050135036

main90501-35036

9090105020

main90901-05020

9090105026

main90901-05026

11 parts on this diagram · 3 diagrams in section
