EPC Data

FUEL INJECTION SYSTEM

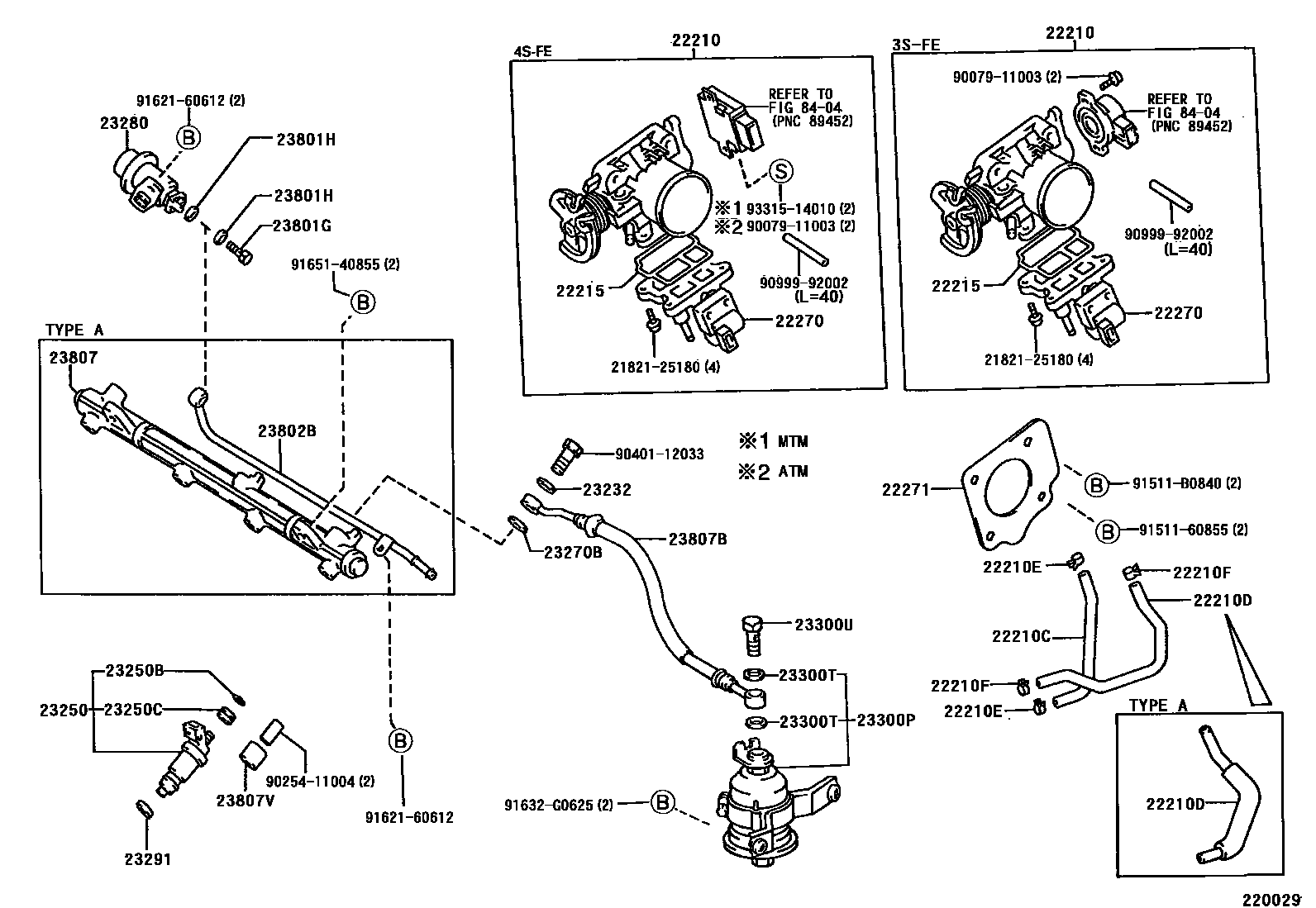

Parts diagram
22210BODY ASSY, THROTTLE
main22210-7A060i199402-199807
main22210-7A100i199402-199509
main22210-7A110i199402-199509
main22210-7A410i199509-199606
main22210-7A420i199509-199606
main22210-7A430i199509-199606
main22210-7A440i199509-199606
main22210-7A560i199606-199807
22210CHOSE, WATER BY-PASS, NO.1
main16264-88460i199402
main16282-74050i199404-199606
main16282-74050i199402-199404
main16282-74080i199404-199509
main16282-74100i199509
22210DHOSE, WATER BY-PASS, NO.2
main16267-88460i199402
main16283-74010i199402-199509
main16283-74010i199509-199606
main16283-74050i199509
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13050i199402
main90467-13128i199402
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13050i199402
main90467-13128i199402
22215GASKET, THROTTLE BODY COVER
main22215-74380i199402-199807
main22215-74400i199402-199807
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-74140i199509-199606
main22270-74150i199509-199606
main22270-74210i199402-199807
main22270-74240i199402-199606
main22270-74250i199402-199606
main22270-74260i199402-199606
main22270-74270i199606-199807
22271GASKET, THROTTLE BODY
main22271-74022i199402-199606
main22271-74070i199606
main22271-88460i199402-199604
main22271-88461i199604
23232GASKET(FOR FUEL PUMP HOSE)
main23232-41081i199402-199505
main23279-74010i199505
23250INJECTOR ASSY, FUEL
main23209-74040i199402-199606
main23209-74130i199509-199606
main23209-74160i199402-199807
main23209-74170i199606-199807
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199402-199807
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i199402-199807
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-41081i199402-199505
main23279-74010i199505
23280REGULATOR ASSY, FUEL PRESSURE
main23280-74100i199402-199403
main23280-74110i199402-199807
main23280-74151i199404-199807
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i199402
23300PFILTER, FUEL(FOR EFI)
main23300-79425i199402
23300TGASKET(FOR FUEL FILTER)
main90430-12026i199402
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i199402-199602
main96341-11200i199602
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-08004i199402
23801HGASKET(FOR FUEL PIPE)
main90430-08014i199402
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-74023i199402-199509
main23802-74070i199402-199509
main23802-74070i199509
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-74040i199402-199509
main23814-74070i199402-199404
main23814-74100i199404-199405
main23814-74110i199509
main23814-74110i199405-199509
main23814-88460i199402
23807BHOSE, FUEL DELIVERY PIPE
main23271-74440i199402-199509
main23271-74460i199402-199606
main23271-74540i199509
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90560-11020i199402-199508
main90561-08051i199402
main90561-08053i199508
8404
2182125180SCREW, 2ND THROTTLE VALVE SET
9007911003
9025411004
9040112033
9099992002
9151160855
91511B0840
9162160612
91632G0625
9165140855
9331514010

36 parts on this diagram · 6 diagrams in section
