ALTERNATOR

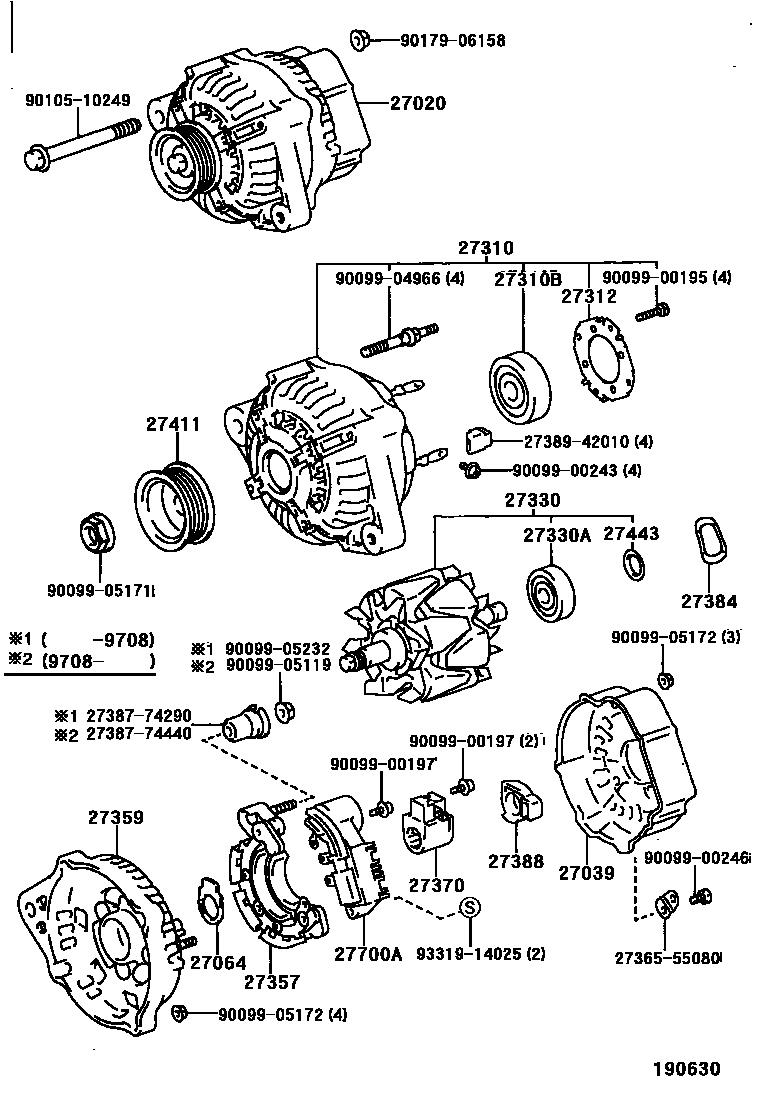

Parts diagram
27020ALTERNATOR ASSY
main27060-74390i199402-199712
main27060-74480i199402
27039COVER, ALTERNATOR REAR END
main27039-74390i199402
main27039-74390i199402-199712
main27039-74440i199402
27064SEAL, ALTERNATOR PLATE
main27064-42010i199402-199712
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-74120i199402-199712
main27310-74440i199402
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10192i199402-199712
27312PLATE, RETAINER
main27312-42010i199402-199712
27330ROTOR ASSY, ALTERNATOR
main27330-76030i199402-199712
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199402-199712
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-74260i199402-199712
27359FRAME, ALTERNATOR RECTIFIER END
main27359-74140i199402-199712
main27359-74480i199402
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-75060i199402-199712
27384WASHER
main27384-50030i199402-199712
27388COVER, ALTERNATOR BRUSH
main27388-42010i199402-199712
27411PULLEY, ALTERNATOR
main27411-42030i199402-199712
27443COVER, ALTERNATOR BEARING
main27443-63020i199402-199712
27700AREGULATOR ASSY, GENERATOR
main27700-74040i199402-199712
2736555080PLATE, TERMINAL
2738774290INSULATOR, TERMINAL
2738774440INSULATOR, TERMINAL
2738942010INSULATOR, TERMINAL
9009900195
9009900197
9009900243
9009900246
9009904966
9009905119
9009905171
9009905172
9009905232
9010510249
9017906158
9331914025

32 parts on this diagram · 2 diagrams in section
