BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

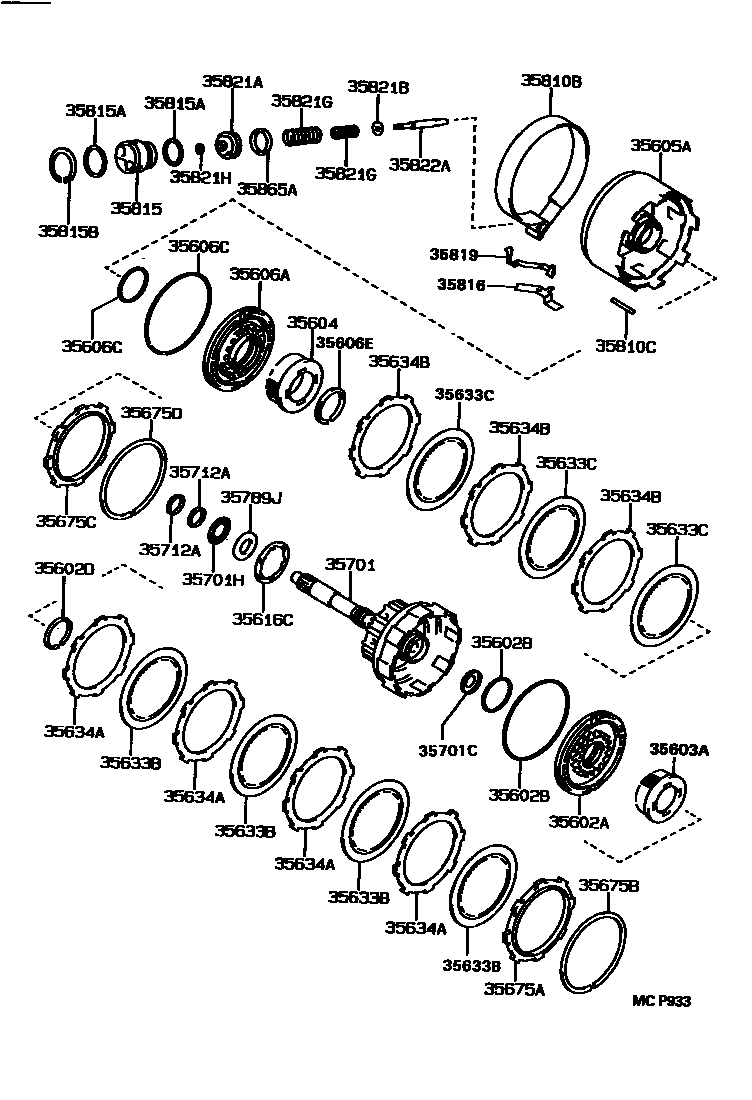

Parts diagram
35602APISTON SUB-ASSY, FORWARD CLUTCH
main35602-12070i199309-199804
main35602-32050i199309-199804
35602BRING, O (FOR FORWARD CLUTCH PISTON)
main90301-46002i199309-199804
main90301-99016i199309-199804
35602DRING, SHAFT SNAP(FOR FORWARD CLUTCH PISTON RETURN SPRING)
main90520-44001i199309-199804
35603ASPRING SUB-ASSY, FORWARD CLUTCH RETURN
main35603-12030i199309-199804
main35603-32030i199309-199804
35604SPRING SUB-ASSY, DIRECT CLUTCH RETURN
main35604-32010i199309-199804
35605ADRUM SUB-ASSY, DIRECT CLUTCH
main35605-17020i199309-199804
35606APISTON SUB-ASSY, DIRECT CLUTCH
main35606-20010i199309-199804
35606CRING, O (FOR DIRECT CLUTCH PISTON)
main90301-57188i199309-199804
main90301-99016i199309-199804
35606ERING, SHAFT SNAP (FOR DIRECT CLUTCH PISTON RETURN SPRING)
main90520-52002i199309-199804
35616CWASHER, CLUTCH DRUM THRUST (FOR DIRECT CLUTCH DRUM)
main35616-32021i199309-199804
35633BDISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35633-32050i199309-199804
35633CDISC, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
main35633-20020i199309-199607
main35633-20040i199405-199804
main35633-32031i199309-199508
main35633-32032i199508-199605
main35633-33070i199605-199804
35634APLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35634-12040i199309-199804
35634BPLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
main35634-12040i199405-199804
main35634-32010i199309-199508
35675AFLANGE, FORWARD CLUTCH
main35635-50030i199309-199804
main35635-50040i199309-199508
main35675-12010i199309-199804
main35675-17010i199309-199804
main35675-32010i199309-199804
main35675-32060i199309-199508
main35675-32061i199508-199804
35675BRING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
main90521-99001i199309-199804
35675CFLANGE, DIRECT CLUTCH
main35675-17010i199405-199804
main35675-32010i199309-199804
main35675-32030i199309-199804
35675DRING, HOLE SNAP (FOR DIRECT CLUTCH FLANGE)
main90520-99037i199704-199804
main90521-99001i199309-199804
35701SHAFT SUB-ASSY, INPUT
main35701-20010i199309-199804
main35701-32031i199309-199804
35701CRACE, THRUST BEARING (FOR INPUT SHAFT REAR)
main35789-32040i199309-199804
35701HBEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT)
main90374-28005i199309-199804
35712ARING, INPUT SHAFT OIL SEAL
main35712-32010i199309-199804
35789JRACE, THRUST BEARING (FOR INPUT SHAFT FRONT)
main35789-32010i199309-199804
35810BBAND ASSY, 2ND COAST BRAKE
main35810-32020i199309-199804
main35810-32040i199405-199804
35810CPIN (FOR 2ND COAST BRAKE BAND)
main90250-07001i199309-199804
35815COVER, 2ND COAST BRAKE
main35815-32010i199309-199804
main35815-32020i199405-199804
35815ARING, O (FOR 2ND COAST BRAKE COVER)
main90301-41002i199309-199804
main90301-52003i199405-199804
35815BRING, HOLE SNAP (FOR 2ND COAST BRAKE COVER)
main90521-53001i199309-199804
main90521-63001i199405-199804
35816RETAINER, BRAKE BAND GUIDE PLATE
main35816-12010i199309-199804
main35816-32010i199405-199804
35819PLATE, 2ND COAST BRAKE BAND GUIDE
main35819-12010i199309-199804
35821APISTON, 2ND COAST BRAKE
main35821-32010i199309-199804
main35821-32020i199405-199804
35821BWASHER, PLATE (FOR 2ND COAST BRAKE PISTON)
main90201-06014i199405-199804
main90201-06557i199309-199804
35821GSPRING, COMPRESSION (FOR 2ND COAST BRAKE PISTON)
main90501-20051i199309-199804
main90501-24011i199405-199804
main90501-25025i199405-199804
main90501-26024i199309-199804
35821HRING, E (FOR 2ND COAST BRAKE PISTON)
main96160-00500i199309-199804
35822AROD, 2ND COAST BRAKE PISTON
main35822-32010i199309-199804
main35822-32030i199405-199804
35865ARING, 2ND COAST BRAKE PISTON OIL SEAL
main35865-32010i199309-199804
main35865-32020i199405-199804

36 parts on this diagram · 2 diagrams in section
