CLUTCH HOUSING & TRANSMISSION CASE (MTM)

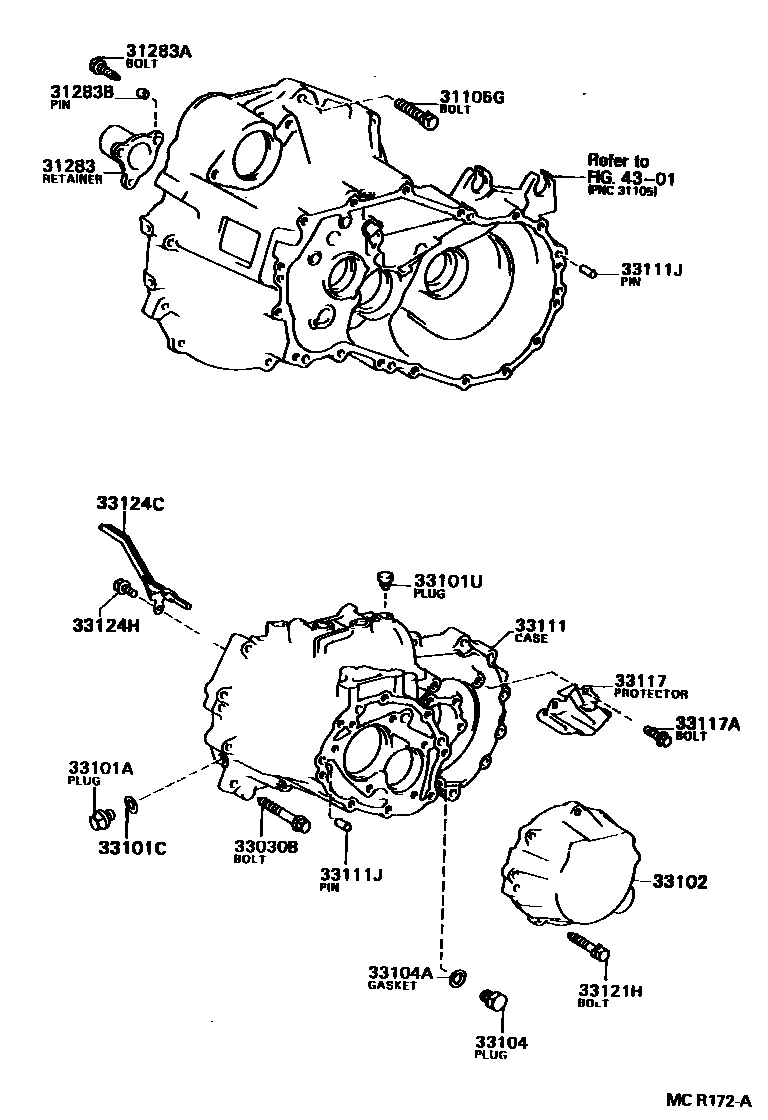

Parts diagram
31105GBOLT(FOR TRANSAXLE CASE & ENGINE SETTING)
main90105-08040i199309
main90105-10077i199309
main90119-12168i199309
main91651-41022i199309
31283RETAINER, CLUTCH RELEASE BEARING HUB
main31283-32010i199309
31283ABOLT(FOR CLUTCH RELEASE BEARING HUB RETAINER)
main90105-06023i199309
31283BPIN, RING(FOR CLUTCH RELEASE BEARING HUB RETAINER)
main90253-08002i199309
33030BBOLT(FOR TRANSAXLE CASE & TRANSMISSION CASE SETTING)
main90105-08042i199309
main90105-08126i199309
33101APLUG(FOR MANUAL TRANSMISSION FILLER)
main90341-18006i199309
main90341-18033i199309
33101CGASKET(FOR MANUAL TRANSMISSION FILLER PLUG)
main90430-18008i199309
33101UPLUG, BREATHER(FOR MANUAL TRANSMISSION)
main90930-03111i199309-199608
main90930-03133i199309
main90930-03148i199608
33102COVER SUB-ASSY, MANUAL TRANSMISSION CASE
main33102-12041i199309
main33102-33020i199309
33104PLUG SUB-ASSY, DRAIN(MTM)
main90341-18006i199309
33104AGASKET, DRAIN PLUG(MTM)
main90430-18008i199309
33111CASE, MANUAL TRANSMISSION
main33101-12170i199309
main33111-32030i199704
main33111-33030i199309-199411
main33111-33031i199411-199704
33111JPIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)
main90250-08054i199309
main90250-08054i199309
main90250-12005i199309-199508
33117PROTECTOR, MANUAL TRANSMISSION CASE
main33117-20020i199309
main33117-32011i199309
33117ABOLT(FOR MANUAL TRANSMISSION CASE PROTECTOR)
main90105-08040i199309
33121HBOLT, W/WASHER(FOR TRANSMISSION CASE COVER)
main90105-08273i199309
main90119-08630i199309
33124CPIPE, OIL RECEIVER, NO.1(MTM)
main33124-12030i199309
main33124-33010i199309
33124HBOLT(FOR OIL RECEIVER PIPE)
main90119-08648i199309
main91651-60618i199309
4301

19 parts on this diagram · 2 diagrams in section
