FUEL TANK & TUBE

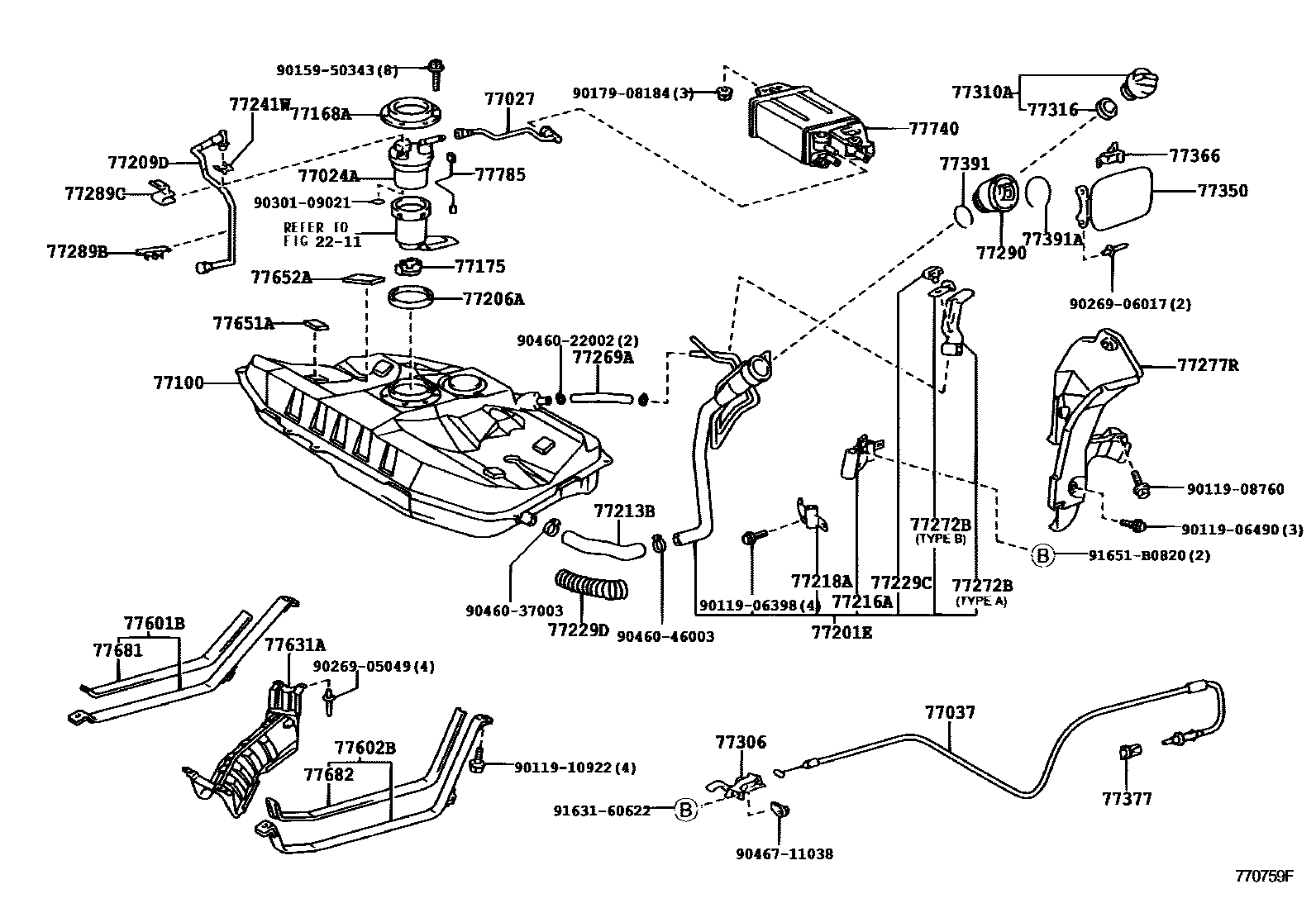

Parts diagram
2211
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-17010i199908-200208
77027TUBE SUB-ASSY, FUEL EVAPORATION, NO.2
main77027-20090i199908-200208
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-20130i199908-200208
77100TANK ASSY, FUEL
main77001-20750i199908-200512
main77001-20780i200512
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52010i199908-200208
77175SUPPORT, FUEL SUCTION, NO.2
main77175-52020i199908-200208
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-20610i199908-200208
77206AGASKET (FOR FUEL TANK SUCTION TUBE)
main77169-33020i199908-200208
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-20150i199908-200208
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-20170i199908-200208
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-20220i199908-200208
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-20130i199908-200208
77229CCLAMP, BREATHER TUBE
main77229-48020i199908-200208
77229DSUPPORT, FUEL TANK FILLER PIPE, NO.4
main77229-20120i199908-200208
77241WCLIP, TUBE JOINT
main77241-32060i199908-200208
77269AHOSE, FUEL TANK BREATHER
main77269-20010i199908-200208
77272BSUPPORT, BREATHER TUBE, NO.1
main77272-20060i199908-200208
main77273-20040i199908-200208
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-20250i199908-200208
77289BCLAMP, FUEL TUBE, NO.3
main77289-32030i199908-200208
77289CCLAMP, FUEL TUBE, NO.4
main90464-00745i199908-200208
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-20150i199908-200208
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-21010i199908-200208
77310ACAP ASSY, FUEL TANK
main77310-48010i199908-200208
77316GASKET, FUEL TANK CAP
main77316-16010i199908-200208
77350LID ASSY, FUEL FILLER OPENING
main77350-20310i199908-200508
main77350-20311i200509
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-48010i199908-200208
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i199908-200208
77391RING, FUEL INLET BOX
main77391-12020i199908-200208
77391ARING, FUEL INLET BOX
main77391-20030i199908-200208
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-20240i199908-200208
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-20250i199908-200208
77631APROTECTOR, FUEL TANK, LOWER CENTER
main77631-20110i199908-200208
main77631-20130i200208-200604
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i199908-200208
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i199908-200208
77681SEAT, FUEL TANK BAND, RH
main77681-32060i199908-200208
77682SEAT, FUEL TANK BAND, LH
main77682-16010i199908-200208
77740CANISTER ASSY, CHARCOAL
main77740-20500i199908-200010
main77740-20501i200010-200208
77785HARNESS, FUEL PUMP
main77785-32010i199908-200208
9011906398
9011906490
9011908760
9011910922
9015950343
9017908184
9026905049
9026906017
9030109021
9046022002
9046037003
9046046003
9046711038
9163160622
91651B0820

54 parts on this diagram · 2 diagrams in section
