SWITCH & RELAY & COMPUTER

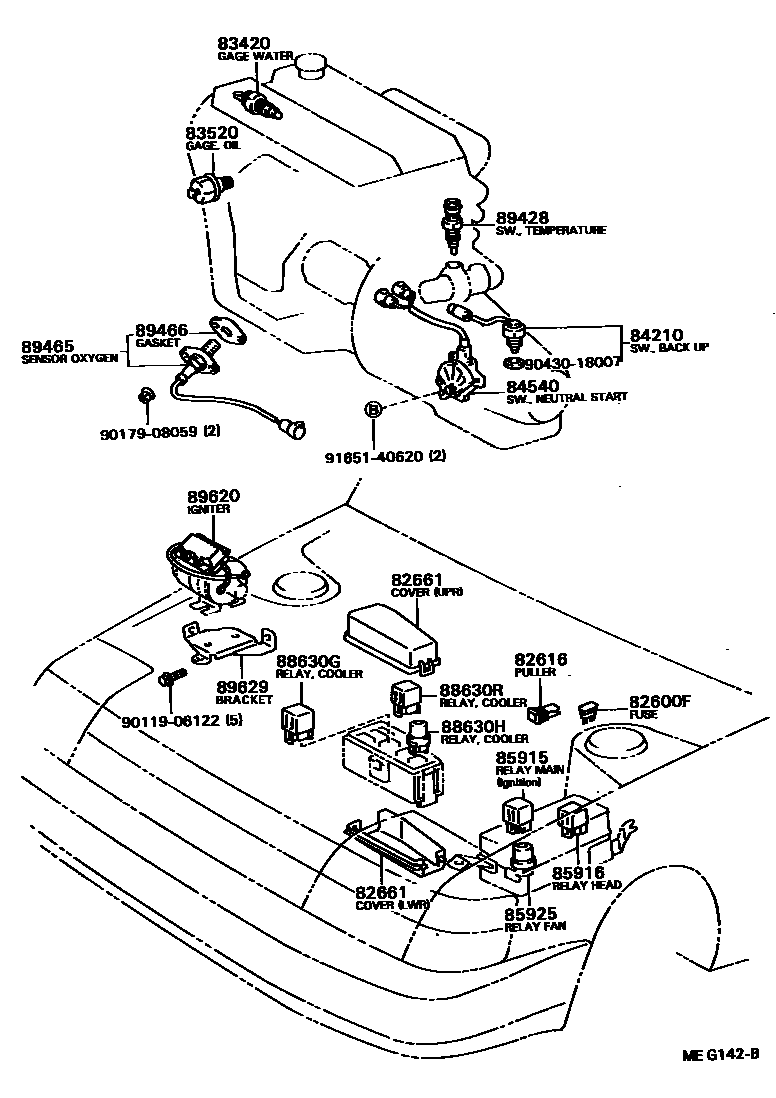

Parts diagram
82600FFUSE, FUSE BLOCK
main90982-07011i198508-198708
main90982-09002i198508-198708
main90982-09003i198508-198708
main90982-09004i198508-198708
main90982-09005i198508-198708
82616PULLER, FUSE
main82616-12020i198508-198708
82661COVER, RELAY BLOCK, NO.1
main82661-20100i198508-198708
UPR
main82661-20110i198508-198708
LWR
83420GAGE ASSY, WATER TEMPERATURE SENDER
main83420-20020i198508-198708
83520GAGE ASSY,OIL PRESSURE SENDER
main83520-14022i198508-198705
main83520-14023i198705
main83520-14042i198508-198705
main83520-14043i198705
84210SWITCH ASSY, BACK-UP LAMP
main84210-60021i198508-198708
84540SWITCH ASSY, NEUTRAL START
main84540-12160i198508-198708
main84540-32050i198508-198708
85915RELAY, MAIN
main90987-02004i198602-198708
POWER MAIN
main90987-04002i198508-198708
IGNITION MAIN
85916RELAY, LIGHT CONTROL
main90987-02002i198508-198708
TAIL,MARUKO
main90987-02004i198508-198708
TAIL,DENSO
main90987-02006i198508-198708
HEAD
85925RELAY, RADIATOR FAN
main90987-03001i198508-198708
88630GRELAY ASSY, COOLER
main88630-32010i198508-198708
88630HRELAY ASSY, COOLER
main90987-02004i198508-198708
88630RRELAY ASSY, COOLER, NO.3
main85926-30020i198508-198708
89428SWITCH, TEMPERATURE DETECT, NO.2
main88625-17010i198610-198708
W/COOLER
main89428-15011i198508-198708
main89428-15030i198610-198708
main89428-32010i198508-198708
89465SENSOR, OXYGEN
main89465-19066i198610-198708
main89465-19075i198508-198509
main89465-19095i198508-198708
main89465-20051i198508-198708
main89465-29175i198509-198708
89466GASKET, OXYGEN SENSOR
main89466-20010i198610-198708
main89466-30010i198508-198708
main89466-32010i198508-198708
89620IGNITER ASSY
main89620-20221i198508-198708
main89620-20241i198508-198708
main89621-20010i198610-198708
89629BRACKET, IGNITER ASSY
main89629-20030i198508-198708
main89629-20050i198610-198708
9011906122
9017908059
9043018007
9165140620

22 parts on this diagram · 8 diagrams in section
