EPC Data

BRAKE TUBE & CLAMP

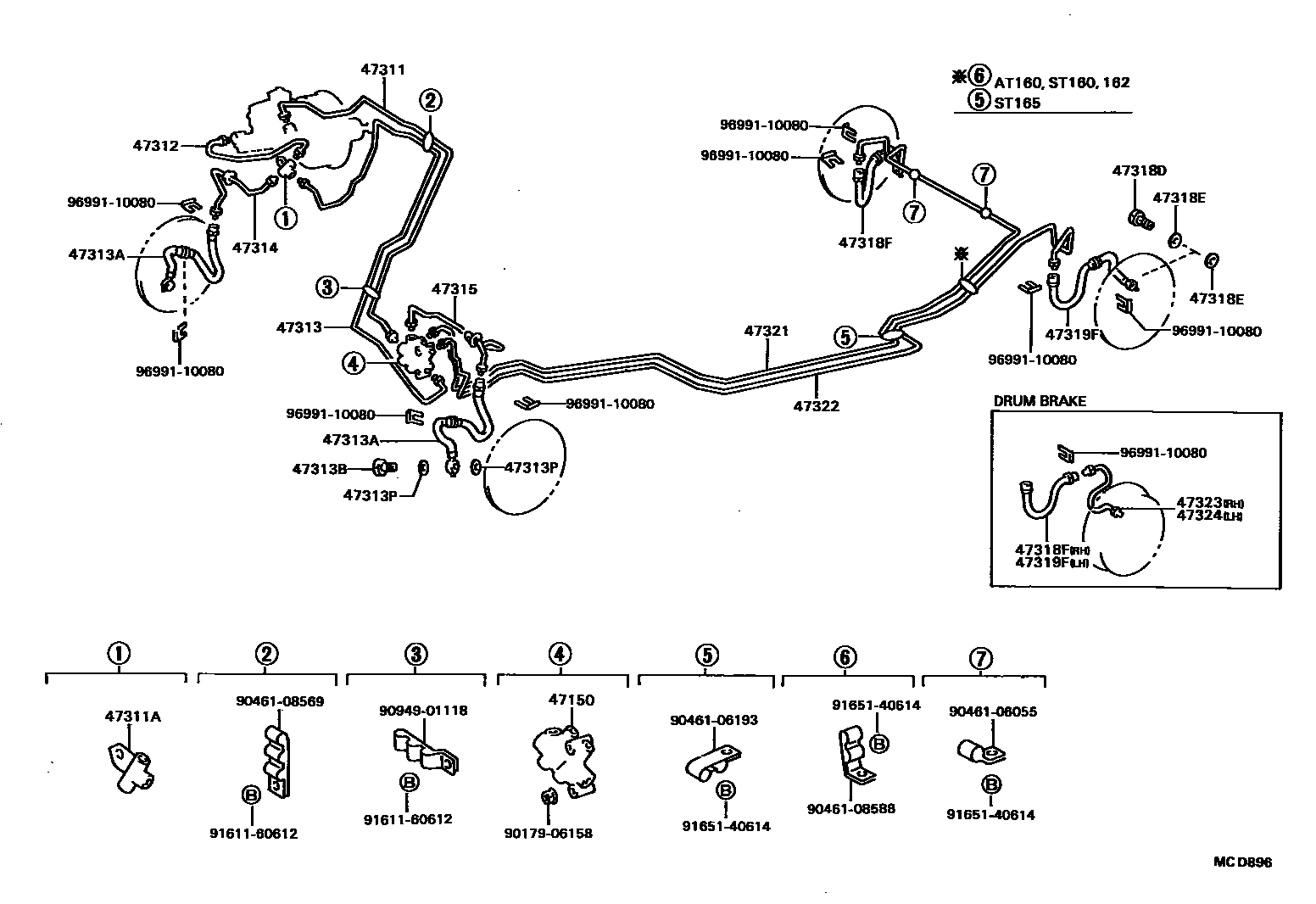

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12060i198508-198708
main47150-16040i198610-198708
main47150-20130i198508-198708
47311TUBE, FRONT BRAKE, NO.1
main47311-20380i198508-198708
main47311-20460i198610-198708
47311AWAY(FOR FRONT BRAKE TUBE)
main90413-10193i198508-198708
main90413-10208i198610-198708
47312TUBE, FRONT BRAKE, NO.2
main47312-20130i198508-198708
main47312-20170i198610-198708
47313TUBE, FRONT BRAKE, NO.3
main47313-20240i198508-198708
main47313-20280i198610-198708
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02455i198508-198708
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i198508-198708
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074i198508-198708
47314TUBE, FRONT BRAKE, NO.4
main47314-20190i198508-198708
main47314-20210i198610-198708
47315TUBE, FRONT BRAKE, NO.5
main47315-20320i198508-198708
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015i198508-198708
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main90430-10074i198508-198708
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02472i198508-198708
main90947-02473i198508-198708
main90947-02503i198610-198708
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02472i198508-198708
main90947-02473i198508-198708
main90947-02503i198610-198708
47321TUBE, REAR BRAKE, NO.1
main47321-20120i198508-198708
main47321-20140i198610-198708
47322TUBE, REAR BRAKE, NO.2
main47322-20240i198508-198708
main47322-20270i198610-198708
47323TUBE, REAR BRAKE, NO.3
main47323-20060i198508-198708
47324TUBE, REAR BRAKE, NO.4
main47324-20060i198508-198708
9017906158
9046106055
9046106193
9046108569
9046108588
9094901118
9161160612
9165140614
9699110080

27 parts on this diagram · 1 diagram in section
