HEADLAMP CLEANER

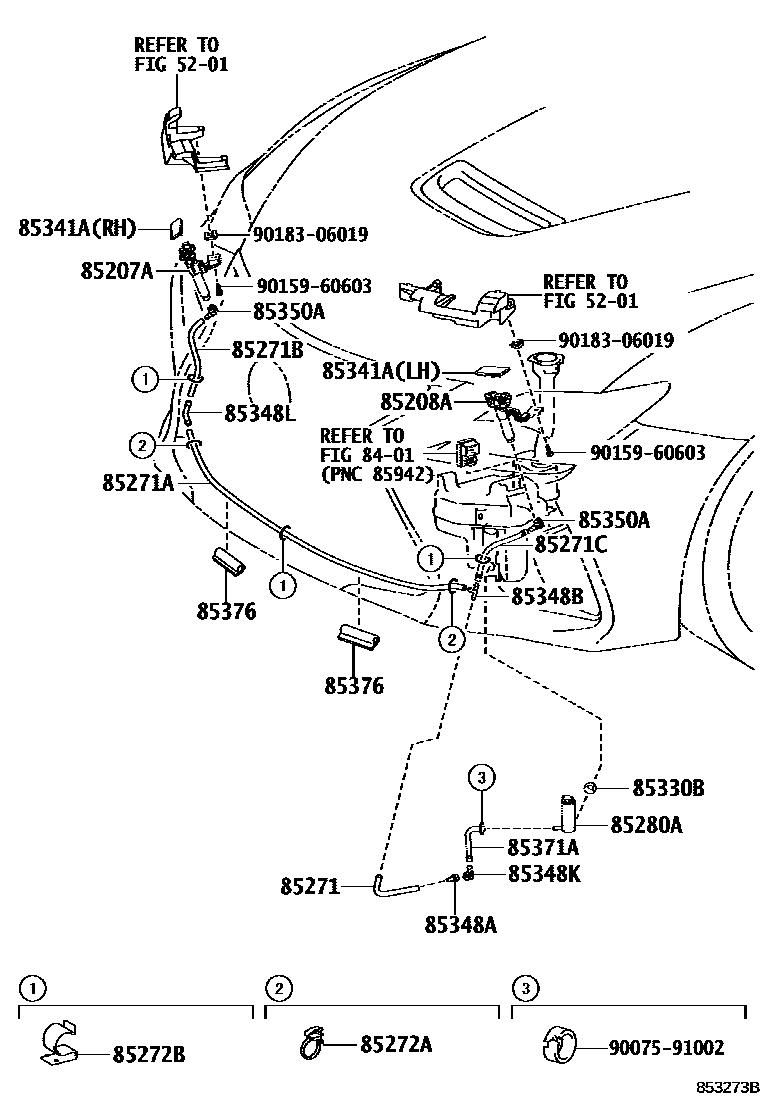

Parts diagram
5201
8401
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-24030i201409-201902
main85207-24060i201903
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-24030i201409-201902
main85208-24060i201903
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15058i201903
main90075-15097i201409-201902
85271AHOSE, HEADLAMP CLEANER, NO.2
main85275-30080i201903
main90075-15078i201409-201902
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15080i201903
main90075-15098i201409-201902
85271CHOSE, HEADLAMP CLEANER, NO.4
main90075-15098i201409-201902
85272ACLAMP, HEADLAMP CLEANER, NO.1
main82711-45020×2i201409-201902
main90075-90512×9i201903
85272BCLAMP, HEADLAMP CLEANER, NO.2
main90075-90512×3i201409-201902
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-47010i201409-201902
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i201409-201902
85341ACOVER,HEADLAMP CLEANER WASHER NOZZLE
main85353-24020-A0i201409-201902
main85353-24020-B0i201409-201902
main85353-24020-B1i201409-201712
main85353-24020-B2i201712-201902
main85353-24020-B3i201805-201902
main85353-24020-C0i201409-201712
main85353-24020-C1i201409-201608
main85353-24020-C2i201608-201902
main85353-24020-D0i201409-201902
main85353-24020-E0i201409-201902
main85353-24020-F0i201712-201902
main85353-24020-J0i201409-201902
main85353-24050-A0i201903
main85353-24050-B1i201903-202009
main85353-24050-B3i202009
main85353-24050-B4i202301
main85353-24050-B5i202501
main85353-24050-C0i201903
main85353-24050-D0i201903
main85353-24050-F0i201903-202501
main85353-24050-J0i201903
main85353-24901i201903
main85354-24020-A0i201409-201902
main85354-24020-B0i201409-201902
main85354-24020-B1i201409-201712
main85354-24020-B2i201712-201902
main85354-24020-B3i201805-201902
main85354-24020-C0i201409-201712
main85354-24020-C1i201409-201608
main85354-24020-C2i201608-201902
main85354-24020-D0i201409-201902
main85354-24020-E0i201409-201902
main85354-24020-F0i201712-201902
main85354-24020-J0i201409-201902
main85354-24050-A0i201903
main85354-24050-B1i201903-202009
main85354-24050-B3i202009
main85354-24050-B4i202301
main85354-24050-B5i202501
main85354-24050-C0i201903
main85354-24050-D0i201903
main85354-24050-F0i201903-202501
main85354-24050-J0i201903
main85354-24901i201903
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17012i201409-201902
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17010i201409-201902
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
main90075-17009i201903
85348LJOINT, HEADLAMP CLEANER ELBOW, NO.2
main90075-17013i201409-201902
85350AJOINT, HEADLAMP CLEANER ELBOW, NO.3
main90075-17009×2i201409-201902
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main90075-15054i201409-201902
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85277-53060×2i201409-201902
9007591002
9015960603
9018306019

23 parts on this diagram · 2 diagrams in section
