CRANKSHAFT & PISTON

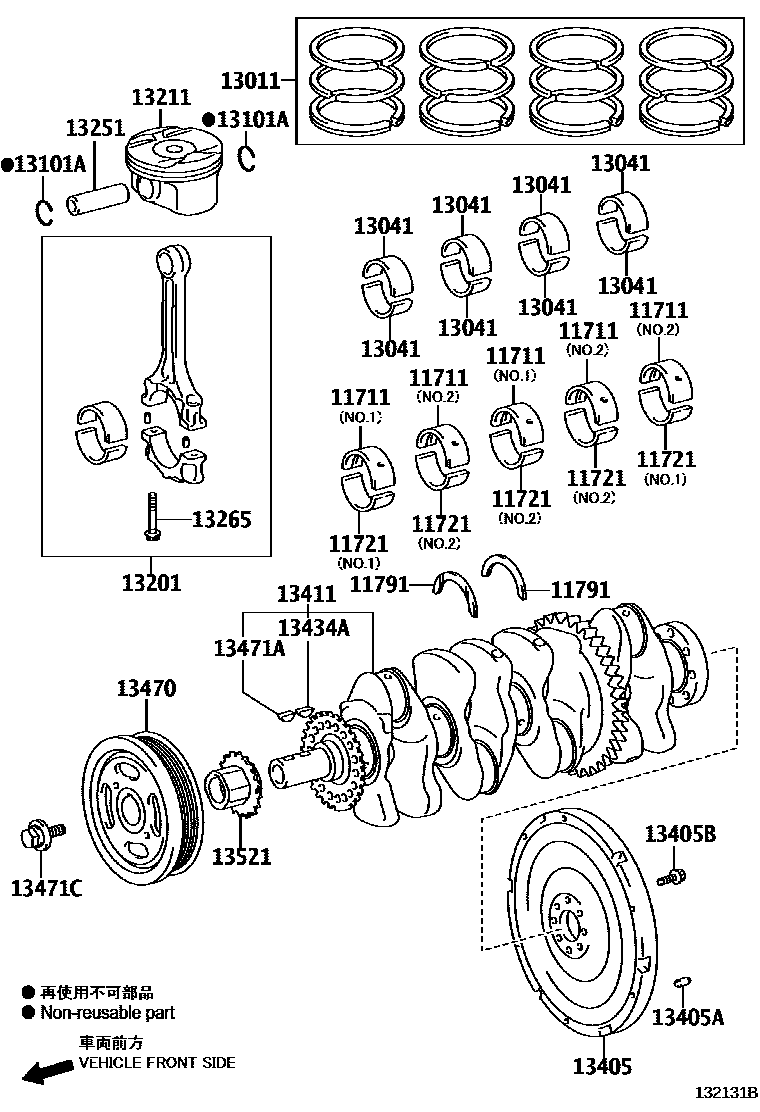

Parts diagram
11711BEARING, CRANKSHAFT
main11071-31040-01×2i201409-201502
main11071-31040-02×2i201409-201502
main11071-31040-03×2i201409-201502
main11071-31040-04×2i201409-201502
main11071-31040-05×2i201409-201502
main11071-31060-01×2i201503-201510
main11071-31060-02×2i201503-201510
main11071-31060-03×2i201503-201510
main11071-31060-04×2i201503-201510
main11071-31060-05×2i201503-201510
main11071-31060-A1×2i201810
main11071-31060-A2×2i201810
main11071-31060-B2×2i201810
main11071-31060-B3×2i201810
main11071-31060-C3×2i201810
main11071-31060-C4×2i201810
main11071-31060-D4×2i201810
main11071-31060-D5×2i201711-201810
main11071-31060-E5×2i201510-201810
main11701-31070-01×2i201409-201502
main11701-31070-02×2i201409-201502
main11701-31070-03×2i201409-201502
main11701-31070-04×2i201409-201502
main11701-31070-05×2i201409-201502
main11701-31100-01×2i201503-201510
main11701-31100-02×2i201503-201510
main11701-31100-03×2i201503-201510
main11701-31100-04×2i201503-201510
main11701-31100-05×2i201503-201510
main11701-31100-A1×2i201510-201810
main11701-31100-A2×2i201810
main11701-31100-B2×2i201810
main11701-31100-B3×2i201711-201810
main11701-31100-C3×2i201810
main11701-31100-C4×2i201711-201810
main11701-31100-D4×2i201510-201810
main11701-31100-D5×2i201711-201810
main11701-31100-E5×2i201510-201810
main11711-36040-01×2i201510-201810
main11711-36040-02×2i201409-201510
main11711-36040-03×2i201510-201810
main11711-36040-04×2i201810
main11711-36050-01×3i201409-201510
main11711-36050-02×3i201409-201510
main11711-36050-03×3i201409-201510
main11711-36050-04×3i201409-201510
11721BEARING, CRANKSHAFT, NO.2
main11721-36040-01×2i201510-201810
main11721-36040-02×2i201510-201810
main11721-36040-03×2i201810
main11721-36040-04×2i201510-201810
main11721-36050-01×3i201810
main11721-36050-02×3i201510-201810
main11721-36050-03×3i201510-201810
main11721-36050-04×3i201409-201510
11791WASHER, CRANKSHAFT THRUST, UPPER
main11791-36020×2i201510-201810
13011RING SET, PISTON
main13011-31142i201409-201410
main13011-31143i201411-201510
main13011-31290i201810
main13011-36100i201510-201704
main13011-36101i201810
main13011-36120i201810-201812
main13011-36170i201812-202308
main13011-36210i202308-202401
13041BEARING, CONNECTING ROD
main13041-31080-01×6i201409-201502
main13041-31080-02×6i201409-201502
main13041-31080-03×6i201409-201502
main13041-31080-04×6i201409-201502
main13041-31100-01×6i201503-201510
main13041-31100-02×6i201810
MARK 2
main13041-31100-03×6i201711-201810
MARK 3
main13041-31100-04×6i201503-201510
main13281-36021-01×4i201810
main13281-36021-02×4i201810
main13281-36021-03×8i201810
main13281-36030-01×4i201810
main13281-36030-02×4i201510-201810
main13281-36030-03×4i201810
13101PISTON SUB-ASSY, W/PIN
main13101-31140-A0×3i201510-201711
main13101-31140-B0×3i201510-201711
main13101-31140-C0×3i201510-201711
main13101-31171-A0×3i201810
main13101-31171-B0×3i201711-201810
main13101-31171-C0×3i201810
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-22025×12i201409-201510
main90520-23067×8i201510-201810
13201ROD SUB-ASSY, CONNECTING
main13201-39166×6i201409-201503
main13201-39167×6i201510-201711
main13201-39226-A0×4i201409-201510
main13201-39226-B0×4i201510-201810
main13201-39226-C0×4i201810
main13201-39275-A0×4i201810
main13201-39275-B0×4i201510-201810
main13201-39275-C0×4i201810
main13201-39285-A0×6i201810
MARK A
main13201-39285-B0×6i201711-201810
MARK B
main13201-39285-C0×6i201711-201810
MARK C
13211PISTON
main13211-36080-A0×4i201810
main13211-36080-B0×4i201409-201510
main13211-36080-C0×4i201409-201510
main13211-36130-A0×4i201510-201810
main13211-36130-B0×4i201510-201810
main13211-36130-C0×4i201810
13251PIN, PISTON
main13251-28020-A0×4i201409-201510
main13251-28020-B0×4i201810
main13251-28020-C0×4i201510-201810
main13251-36020-A0×4i201510-201810
main13251-36020-B0×4i201510-201810
main13251-36020-C0×4i201810
13265BOLT, CONNECTING ROD
main13265-28010×12i201711-201810
main13265-28020×12i201901
main13265-31020×8i201409-201510
main13265-36010×8i201510-201810
13405FLYWHEEL SUB-ASSY
main13451-36040i201810
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-08120×3i201409-201510
13405BBOLT, FLYWHEEL SETTING
main90105-12384×8i201409-201510
13411CRANKSHAFT
main13401-31051i201409-201510
main13401-31070i202307
main13401-31080i202307
main13401-36030i201409-201510
main13401-36090i201510-201810
13434AKEY(FOR OIL PUMP DRIVE SPLINE)
main95161-30516i201409-201510
13470PULLEY ASSY, CRANKSHAFT
main13470-36030i201510-201810
main13470-36050i201810
13471PULLEY, CRANKSHAFT
main13470-31030i201409-201510
main13470-31060i201810
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main95161-30516i201409-201510
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-16004i201409-201412
main90119-16020i201810
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-31041i201409-201510
main13521-31070i201711-201810
main13521-36010i201510-201810

21 parts on this diagram · 4 diagrams in section
