CAMSHAFT & VALVE

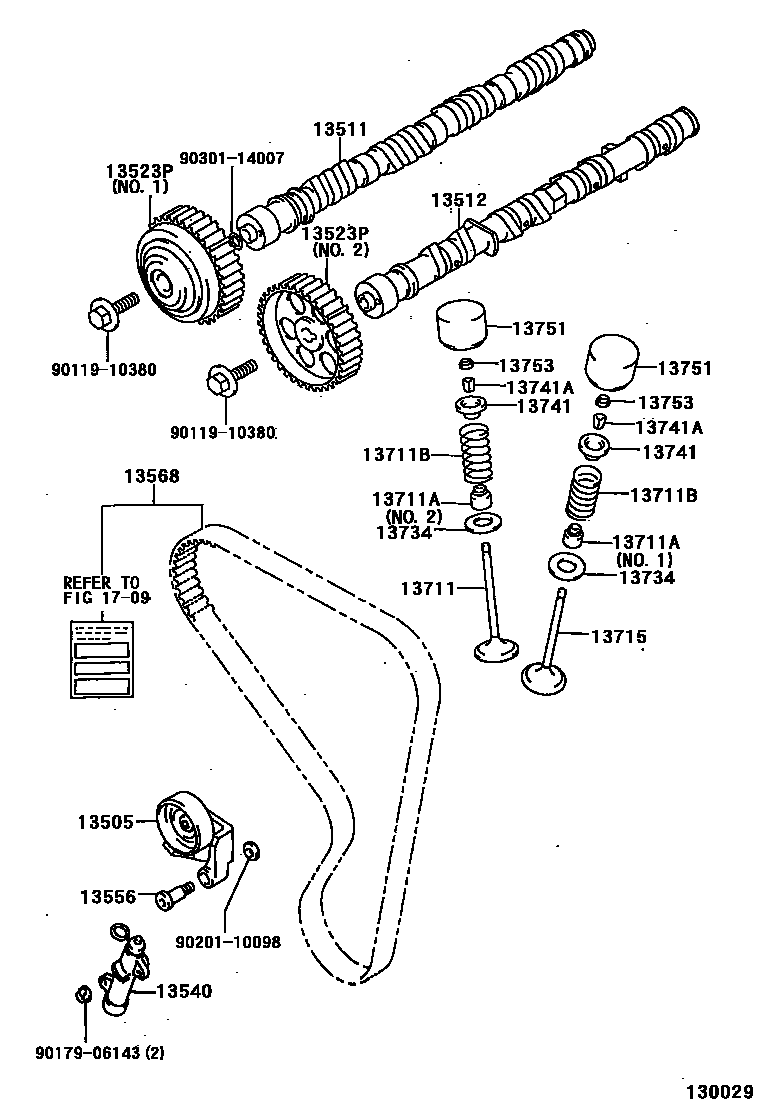

Parts diagram
13505IDLER SUB-ASSY, TIMING BELT, NO.1
main13505-15050i199608
main13505-16030i199608
main13505-64011i199608-199901
main13505-64012i199901
main13505-74011i199608
13511CAMSHAFT
main13501-02040i199811
main13501-15040i199608
main13501-16060i199811
main13501-16070i199608
main13501-74050i199608
main13511-64090i199608-199808
main13511-64100i199808
13512CAMSHAFT, NO.2
main13502-02050i199811
main13502-15030i199811
main13502-16050i199608
main13502-74030i199608
13523PPULLEY, CAMSHAFT TIMING
main13050-16020i199608
main13051-64012i199608
main13523-03030i199808
main13523-15030i199608
main13523-16070i199608
main13523-16080i199608
main13523-74020i199608-199609
main13523-74040i199808
main13523-74050i199609-199801
13540TENSIONER ASSY, CHAIN, NO.1
main13540-16010i199608
13556SHAFT, TIMING BELT IDLER
main13556-16010i199608
13568BELT, TIMING
main13568-19046i199608
main13568-19056i199608
main13568-19185i199608
main13568-69066i199608-199812
main13568-69067i199812-199908
main13568-79095i199608-199704
main13568-79225i199704
13711VALVE, INTAKE
main13711-15090×8i199608
main13711-16100×12i199608-200004
main13711-16110×12i200004
main13711-64030×4i199608
main13711-74080×8i199608
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02066×8i199608-199703
main90913-02088×8i199811
main90913-02089×8i199608-199810
main90913-02090×8i199608
main90913-02092×8i199608
main90913-02093×12i199608
main90913-02103×8i200010
main90913-02110×8i199608-199704
main90913-02116×8i199704
13711BSPRING, COMPRESSION(FOR INNER)
main90501-27018×20i199608
main90501-29039×16i199608
main90501-43003×8i199608
main90504-37002×16i199608
13715VALVE, EXHAUST
main13715-15070×8i199608
main13715-16080×8i199608-200001
main13715-16090×8i200001
main13715-64040×4i199608
main13715-74080×8i199608
13734SEAT, VALVE SPRING
main13734-16020×20i199608
13741RETAINER, VALVE SPRING
main13741-15020×16i199608
main13741-16020×20i199608
main13741-43010×8i199608
main13741-50020×16i199608
13741ALOCK, VALVE SPRING RETAINER
main90913-03014×16i199608
main90913-03021×32i199608
main90913-03026×40i199608
13751LIFTER, VALVE
main13751-16020×20i199608
main13751-64011×8i199608
main13751-74020×16i199608
13753SHIM, VALVE ADJUSTING
main13753-16780×20i199608
main13753-16800×20i199608
main13753-16820×20i199608
main13753-16840×20i199608
main13753-16860×20i199608
main13753-16880×20i199608
main13753-1A010×20i199608
main13753-1A050×20i199608
main13753-1A090×20i199608
main13753-1A130×20i199608
main13753-1A170×20i199608
main13753-1A200×20i199608
main13753-1A220×20i199608
main13753-1A240×20i199608
main13753-1A260×20i199608
main13753-1A280×20i199608
main13753-64010×8i199608
main13753-64030×8i199608
main13753-64050×8i199608
main13753-64070×8i199608
main13753-64090×8i199608
main13753-64110×8i199608
main13753-64130×8i199608
main13753-64150×8i199608
main13753-64170×8i199608
main13753-64190×8i199608
main13753-64210×8i199608
main13753-64230×8i199608
main13753-64250×8i199608
main13753-64270×8i199608
main13753-64290×8i199608
main13753-64310×8i199608
main13753-64330×8i199608
main13753-64350×8i199608
main13753-64370×8i199608
main13753-64390×8i199608
main13753-64410×8i199608
main13753-64430×8i199608
main13753-64450×8i199608
main13753-64470×8i199608
main13753-64490×8i199608
main13753-74010×16i199608
main13753-74030×16i199608
main13753-74050×16i199608
main13753-74070i199608-199808
main13753-74090×16i199808
main13753-74110i199608-199808
main13753-74130×16i199608
main13753-74150i199608-199808
main13753-74170i199608-199808
main13753-74190i199608-199808
main13753-74210×16i199608
main13753-74230×16i199808
main13753-74250×16i199808
main13753-74270×16i199808
main13753-74290i199608-199808
main13753-74310×16i199608
main13753-74330×16i199608
1709
9011910380
9017906143
9020110098
9030114007

21 parts on this diagram · 5 diagrams in section
