EPC Data

CRANKSHAFT & PISTON

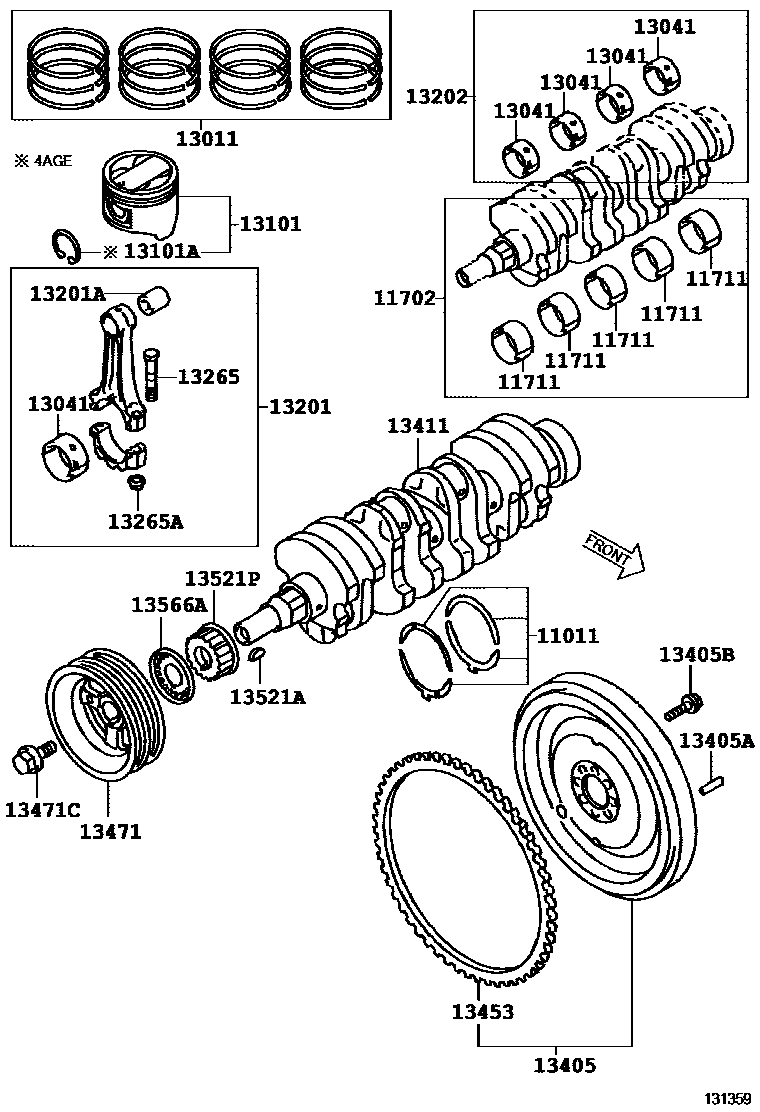

Parts diagram
11011WASHER SET, CRANKSHAFT THRUST
main11011-11010i¥1,950198808-199211
main11011-11020i¥1,960198805-198808
sub11011-11010¥1,950
main11011-15010i¥2,030198805-199211
sub11011-15020¥2,070
main11011-25010i¥1,360198805-199106
main11011-64010i¥2,270198805-199211
main11011-74020i¥2,100199106-199211
sub11011-74030¥2,080
main11012-11010i¥2,500198808-199211
main11012-11020i¥2,510198805-198808
sub11012-11010¥2,500
main11012-64010i¥2,780198805-199211
main11013-64010i¥2,780198805-199211
11702BEARING SET, CRANKSHAFT
main11704-11010i¥22,300198805-198912
sub11704-11011¥22,100
main11704-11011i¥22,100198912-199210
sub11704-11012¥22,300
main11704-11012i¥22,300199210-199211
main11704-15050i¥22,400198805-198808
sub11704-16010¥22,300
main11704-16010i¥22,300198808-199211
main11704-63021i¥23,200198805-199211
sub11704-63022¥14,600
main11704-64040i¥22,100199008-199211
sub11704-64070¥22,100
main11704-64050i¥23,600198805-199008
11711BEARING, CRANKSHAFT
main11071-63020-01i198805-199211
NO.3,MARK 1
sub11071-63021¥3,950
main11071-63020-01i198805-199211
sub11071-63021¥3,950
main11071-63020-02i198805-199211
NO.3,MARK 2
sub11071-63021¥3,950
main11071-63020-02i198805-199211
sub11071-63021¥3,950
main11071-63020-03i198805-199211
sub11071-63021¥3,950
main11071-63020-03i198805-199211
NO.3,MARK 3
sub11071-63021¥3,950
main11071-63020-04i198805-199211
sub11071-63021¥3,950
main11071-63020-04i198805-199211
NO.3,MARK 4
sub11071-63021¥3,950
main11071-63020-05i198805-199211
sub11071-63021¥3,950
main11071-63020-05i198805-199211
NO.3,MARK 5
sub11071-63021¥3,950
main11701-11010-01i198805-198912
MARK 1
sub11701-11011¥1,980
main11701-11010-02i198805-198912
MARK 2
sub11701-11011¥1,980
main11701-11010-03i198805-198912
MARK 3
sub11701-11011¥1,980
main11701-11010-04i198805-198912
MARK 4
sub11701-11011¥1,980
main11701-11010-05i198805-198912
MARK 5
sub11701-11011¥1,980
main11701-11011i¥1,980199210-199211
sub11701-11012¥3,160
main11701-11011-01i198912-199210
MARK 1
sub11701-11012¥3,160
main11701-11011-02i198912-199210
MARK 2
sub11701-11012¥3,160
main11701-11011-03i198912-199210
MARK 3
sub11701-11012¥3,160
main11701-11011-04i198912-199210
MARK 4
sub11701-11012¥3,160
main11701-11011-05i198912-199210
MARK 5
sub11701-11012¥3,160
main11701-15050-01i198805-198808
MARK 1
sub11701-16010¥5,200
main11701-15050-02i198805-198808
MARK 2
sub11701-16010¥5,200
main11701-15050-03i198805-198808
MARK 3
sub11701-16010¥5,200
main11701-15050-04i198805-198808
MARK 4
sub11701-16010¥5,200
main11701-15050-05i198805-198808
MARK 5
sub11701-16010¥5,200
main11701-16010-01i198808-199211
MARK 1
main11701-16010-02i198808-199211
MARK 2
main11701-16010-03i198808-199211
MARK 3
main11701-16010-04i198808-199211
MARK 4
main11701-16010-05i198808-199211
MARK 5
main11701-63021-01i198805-199211
NO.1,2,4,5,MARK 1
sub11701-63022¥3,700
main11701-63021-01i198805-199211
MARK 1,NO.1,2,4,5
sub11701-63022¥3,700
main11701-63021-02i198805-199211
NO.1,2,4,5,MARK 2
sub11701-63022¥3,700
main11701-63021-02i198805-199211
MARK 2,NO.1,2,4,5
sub11701-63022¥3,700
main11701-63021-03i198805-199211
NO.1,2,4,5,MARK 3
sub11701-63022¥3,700
main11701-63021-03i198805-199211
MARK 3,NO.1,2,4,5
sub11701-63022¥3,700
main11701-63021-04i198805-199211
NO.1,2,4,5,MARK 4
sub11701-63022¥3,700
main11701-63021-04i198805-199211
MARK 4,NO.1,2,4,5
sub11701-63022¥3,700
main11701-63021-05i198805-199211
MARK 5,NO.1,2,4,5
sub11701-63022¥3,700
main11701-63021-05i198805-199211
NO.1,2,4,5,MARK 5
sub11701-63022¥3,700
main11701-64040-01i199008-199211
MARK 1
sub11701-64070¥2,870
main11701-64040-02i199008-199211
MARK 2
sub11701-64070¥2,870
main11701-64040-03i199008-199211
MARK 3
sub11701-64070¥2,870
main11701-64050-01i198805-199008
MARK 1
main11701-64050-02i198805-199008
MARK 2
main11701-64050-03i198805-199008
MARK 3
13011RING SET, PISTON
main13011-11090i¥15,900198805-199211
main13011-15050i¥15,900198805-199211
main13011-16120i¥16,100198805-199112
sub13011-16130¥16,100
main13011-16140i¥16,200199005-199208
main13011-16160i¥16,300198908-199103
sub13011-16200¥16,100
main13011-16170i¥16,300198805-198908
main13011-16200i¥16,100199103-199208
main13011-64190i¥24,400198805-199209
main13011-64191i¥20,200199209-199211
sub13011-64212¥20,200
main13011-74110i¥16,300198805-199202
sub13011-74120¥16,300
main13011-74120i¥16,300199202-199211
sub13011-74121¥16,500
main13013-11090i¥15,900198805-199211
main13013-15050i¥15,900198805-199211
main13013-16120i¥16,100198805-199112
sub13013-16130¥16,100
main13013-16140i¥16,100199005-199208
main13013-16160i¥16,300198908-199103
sub13013-16200¥16,100
main13013-16170i¥16,300198805-198908
main13013-16200i¥16,100199103-199208
main13013-64190i¥24,400198805-199209
main13013-64191i¥24,100199209-199211
sub13013-64212¥24,100
main13013-74110i¥16,300198805-199005
sub13013-74120¥16,300
main13013-74120i¥16,300199202-199211
sub13013-74121¥10,300
main13014-74110i¥16,300198805-199202
sub13014-74120¥16,300
main13014-74120i¥16,300199202-199211
sub13014-74121¥10,300
13041BEARING, CONNECTING ROD
main13041-11010-01i198808-199211
MARK 1
main13041-11010-02i198808-199211
MARK 2
main13041-11010-03i198808-199211
MARK 3
main13041-11020-01i198805-198808
MARK 1
sub13041-11010¥1,570
main13041-11020-02i198805-198808
MARK 2
sub13041-11010¥1,570
main13041-11020-03i198805-198808
MARK 3
sub13041-11010¥1,570
main13041-15030-01i198805-199211
MARK 1
sub13041-15031¥2,500
main13041-15030-02i198805-199211
MARK 2
sub13041-15031¥2,500
main13041-15030-03i198805-199211
MARK 3
sub13041-15031¥2,500
main13041-16070-01i198805-199208
MARK 1
sub13041-16071¥1,190
main13041-16070-02i198805-199208
MARK 2
sub13041-16071¥1,190
main13041-16070-03i198805-199208
MARK 3
sub13041-16071¥1,190
main13041-63020i¥1,180198805-198808
main13041-63020-01i198805-199211
MARK 1
main13041-63020-02i198805-199211
MARK 2
main13041-63020-03i198805-199211
MARK 3
main13041-64041-01i199008-199211
MARK 1
sub13041-64070¥1,940
main13041-64041-02i199008-199211
MARK 2
sub13041-64070¥1,940
main13041-64041-03i199008-199211
MARK 3
sub13041-64070¥1,940
main13041-64050-01i198805-199008
MARK 1
main13041-64050-02i198805-199008
MARK 2
main13041-64050-03i198805-199008
MARK 3
13101PISTON SUB-ASSY, W/PIN
main13101-11080-01i198805-198911
sub13101-11080¥5,900
sub13101-11081¥3,650
main13101-11080-02i198805-198911
sub13101-11080¥5,900
sub13101-11081¥3,650
main13101-11080-03i198805-198911
sub13101-11080¥5,900
sub13101-11081¥3,650
main13101-11081-01i198911-199211
main13101-11081-02i198911-199211
main13101-11081-03i198911-199211
main13101-15030-01i198805-199107
sub13101-15030¥6,600
sub13101-15040¥4,350
main13101-15030-02i198805-199107
sub13101-15030¥6,600
sub13101-15040¥4,350
main13101-15030-03i198805-199107
sub13101-15030¥6,600
sub13101-15040¥4,350
main13101-15040-01i199107-199211
main13101-15040-02i199107-199211
main13101-15040-03i199107-199211
main13101-16070-01i198805-198908
sub13101-16070¥6,800
main13101-16070-02i198805-198908
sub13101-16070¥6,800
main13101-16070-03i198805-198908
sub13101-16070¥6,800
main13101-16090-01i198805-199112
sub13101-16090¥6,800
sub13101-16110¥4,350
main13101-16090-02i198805-199112
sub13101-16090¥6,800
sub13101-16110¥4,350
main13101-16090-03i198805-199112
sub13101-16090¥6,800
sub13101-16110¥4,350
main13101-16110-01i199005-199208
main13101-16110-02i199005-199208
main13101-16110-03i199005-199208
main13101-16120i¥7,500199101-199104
sub13101-16121¥4,570
main13101-16120-01i198908-199101
sub13101-16121¥4,570
main13101-16120-02i198908-199101
sub13101-16121¥4,570
main13101-16120-03i198908-199101
sub13101-16121¥4,570
main13101-16121-01i199104-199208
main13101-16121-02i199104-199208
main13101-16121-03i199104-199208
main13101-64110-01i198805-199209
sub13101-64110¥17,300
main13101-64110-02i198805-199209
sub13101-64110¥17,300
main13101-64110-03i198805-199209
sub13101-64110¥17,300
main13101-64111-01i199209-199211
main13101-64111-02i199209-199211
main13101-64111-03i199209-199211
main13101-74070-01i198805-198808
sub13101-74070¥7,400
sub13101-74071¥7,600
main13101-74070-02i198805-198808
sub13101-74070¥7,400
sub13101-74071¥7,600
main13101-74070-03i198805-198808
sub13101-74070¥7,400
sub13101-74071¥7,600
main13101-74071-01i198808-199211
sub13101-74071¥7,600
main13101-74071-02i198808-199211
sub13101-74071¥7,600
main13101-74071-03i198808-199211
sub13101-74071¥7,600
main13103-11080i¥5,900198805-198911
sub13103-11081¥5,900
main13103-11081i¥5,900198911-199211
main13103-15030i¥6,600198805-199107
sub13103-15040¥7,100
main13103-15040i¥7,100199107-199211
main13103-16070i¥6,800198805-198908
main13103-16090i¥6,500198805-199112
sub13103-16110¥7,100
main13103-16110i¥7,100199005-199208
main13103-16120i¥7,500198908-199104
sub13103-16121¥7,400
main13103-16121i¥7,400199104-199208
main13103-64110i¥17,300198805-199209
main13103-64111i¥17,300199209-199211
main13103-74071i¥7,400198805-199211
main13104-74071i¥7,100198805-199211
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-20064i¥100199106-199208
main90521-23003i¥180199104-199106
main90521-23005i¥190198805-199104
main90521-29003i¥230198805-199211
13201ROD SUB-ASSY, CONNECTING
main13201-19055i¥11,800198805-199201
sub13201-19056¥10,900
main13201-19056i¥10,900199201-199211
main13201-19085i¥12,200198805-199001
sub13201-19086¥11,500
main13201-19086i¥11,500199001-199004
sub13201-19087¥11,400
main13201-19087i¥11,400199004-199211
sub13201-19088¥11,400
main13201-19095i¥16,100198805-199102
sub13201-19096¥16,000
main13201-19125i¥11,600199102-199110
sub13201-19126¥11,800
main13201-19126i¥11,800199110-199208
main13201-69055i¥12,200198805-199211
main13201-69065i¥16,300198805-199008
sub13201-69135¥16,300
main13201-69115i¥16,100199008-199211
sub13201-69076¥15,500
13201ABUSH(FOR CONNECTING ROD SMALL END)
main90999-73102i¥800198805-199211
sub90999-73138¥840
main90999-73111i¥790198805-199208
13202BEARING SET, CONNECTING ROD
main13204-11010i¥12,400198808-199211
main13204-11020i¥12,600198805-198808
sub13204-11010¥12,400
main13204-15030i¥12,400198805-199211
sub13204-15031¥13,000
main13204-16070i¥10,900198805-199208
sub13204-16071¥6,800
main13204-63020i¥8,100198805-199211
main13204-64041i¥12,400199008-199211
sub13204-64070¥12,400
main13204-64050i¥13,300198805-199008
13265BOLT, CONNECTING ROD
main13265-10020i¥520198805-199004
sub13265-10022¥540
main13265-10021i¥520199004-199211
sub13265-10022¥540
main13265-15030i¥480199106-199211
main13265-16010i¥500198805-199208
main13265-49015i¥680198805
main13265-63010i¥1,810198805-199211
13265ANUT, HEXAGON(FOR CONNECTING ROD BOLT)
main90170-09001i¥170198805-199106
main90170-09003i¥180198805-199208
main90170-09005i¥170199106-199201
main90179-08014i¥200198805-199211
main90179-09001i¥200198805-199211
main90179-09008i¥160199201-199211
main90179-10042i¥160198805-199211
13405FLYWHEEL SUB-ASSY
main13405-11040i¥20,100198805-198901
sub13405-11041¥20,100
main13405-11041i¥20,100198901-198910
main13405-11051i¥20,100198910-199211
main13405-15030i¥21,700198805-199005
main13405-16010i¥21,700199005-199211
main13405-16030i¥21,700198908-199208
main13405-16060i¥21,700198808-199208
main13405-19145i¥26,800198805-198908
main13405-64020i¥29,600198805-199211
main13405-64060i¥30,400199005-199211
main13405-74020i¥21,900198805-198905
sub13405-74021¥21,900
main13405-74031i¥22,100198905-199006
sub13405-74120¥21,900
main13405-74120i¥21,900199005-199211
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-08054i¥120198805-199211
main90250-08120i¥140198805-199211
13405BBOLT, FLYWHEEL SETTING
main90105-10042i¥110198805-199211
main90105-10071i¥380198805-199211
main90105-10076i¥350198805-199208
main90105-10138i¥180198805-199211
13411CRANKSHAFT
main13401-11040i¥86,200198805-199211
main13401-16020i¥90,100198805-199208
main13411-15040i¥75,500198805-199106
sub13411-15050¥83,200
main13411-15050i¥83,200199106-199108
sub13411-15900¥83,000
main13411-15900i¥83,000199108-199211
sub13411-02910¥82,400
main13411-64900i¥119,000198805-199104
sub13411-64901¥119,000
sub13521-64011¥2,440
main13411-64901i¥119,000199104
sub13411-64904¥126,000
main13411-74901i¥98,000198805-198905
main13411-74904i¥99,300198905-199211
13453GEAR, FLYWHEEL RING
main13453-10010i¥4,560198805-199211
main13453-10030i¥6,700198805-199211
main13453-64011i¥16,000198805-199211
main13453-74010i¥7,800198805-198905
sub13453-74011¥6,300
main13453-74011i¥6,300198905-199211
13471PULLEY, CRANKSHAFT
main13408-11012i¥13,200198805-199211
sub13470-11030¥12,000
main13408-64031i¥30,500198805-198911
main13408-64060i¥20,600198911-199211
main13408-74040i¥20,000198805-199106
sub13408-74041¥19,500
main13408-74041i¥19,500199106-199211
sub13408-74031¥19,400
main13470-15070i¥21,000198808-199005
main13470-16030i¥16,200198805-199208
main13470-16060i¥26,300198805-199202
sub13470-16061¥21,600
sub90119-12230¥510
main13470-16061i¥21,600199202-199211
sub13470-15070¥21,000
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90105-12051i¥380198805-199211
main90105-14077i¥610199005-199105
sub90105-14089¥400
sub90201-14030¥610
main90105-14089i¥400199105-199211
main90119-12101i¥410198805-199107
main90119-12127i¥240198805-199208
main90119-12230i¥510199107-199211
sub90119-12314¥390
main90119-14015i¥610198805-199211
main91511-61435i¥340198805-199005
sub90105-14089¥400
13521AKEY(FOR CRANKSHAFT TIMING GEAR)
main90280-05005i¥110199106-199211
main90280-05010i¥260198805-199005
main95161-10519i¥260198805-198808
main95161-20519i¥100198808-199202
main95161-20622i¥270198805-199206
sub95161-30622¥280
main95161-30622i¥280199206-199211
13521PPULLEY, CRANKSHAFT TIMING
main13521-11010i¥2,590198805-199211
main13521-15010i¥2,390198805-199211
main13521-16010i¥1,390198805-199208
main13521-64010i¥2,460198805-199105
sub13521-64011¥2,440
main13521-64011i¥2,440199105-199211
main13521-74020i¥2,170198805-199211
sub13521-74040¥2,190
13566AGUIDE, TIMING BELT
main13566-10011i¥310198805-199211
main13566-15010i¥210198805-199211
main13566-64010i¥600198805-199102
sub13566-64011¥590
main13566-64011i¥590199102-199211
main13567-74010i¥840198805-199211

22 parts on this diagram · 4 diagrams in section

CRANKSHAFT & PISTON — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
