HEATING & AIR CONDITIONING - COOLER UNIT

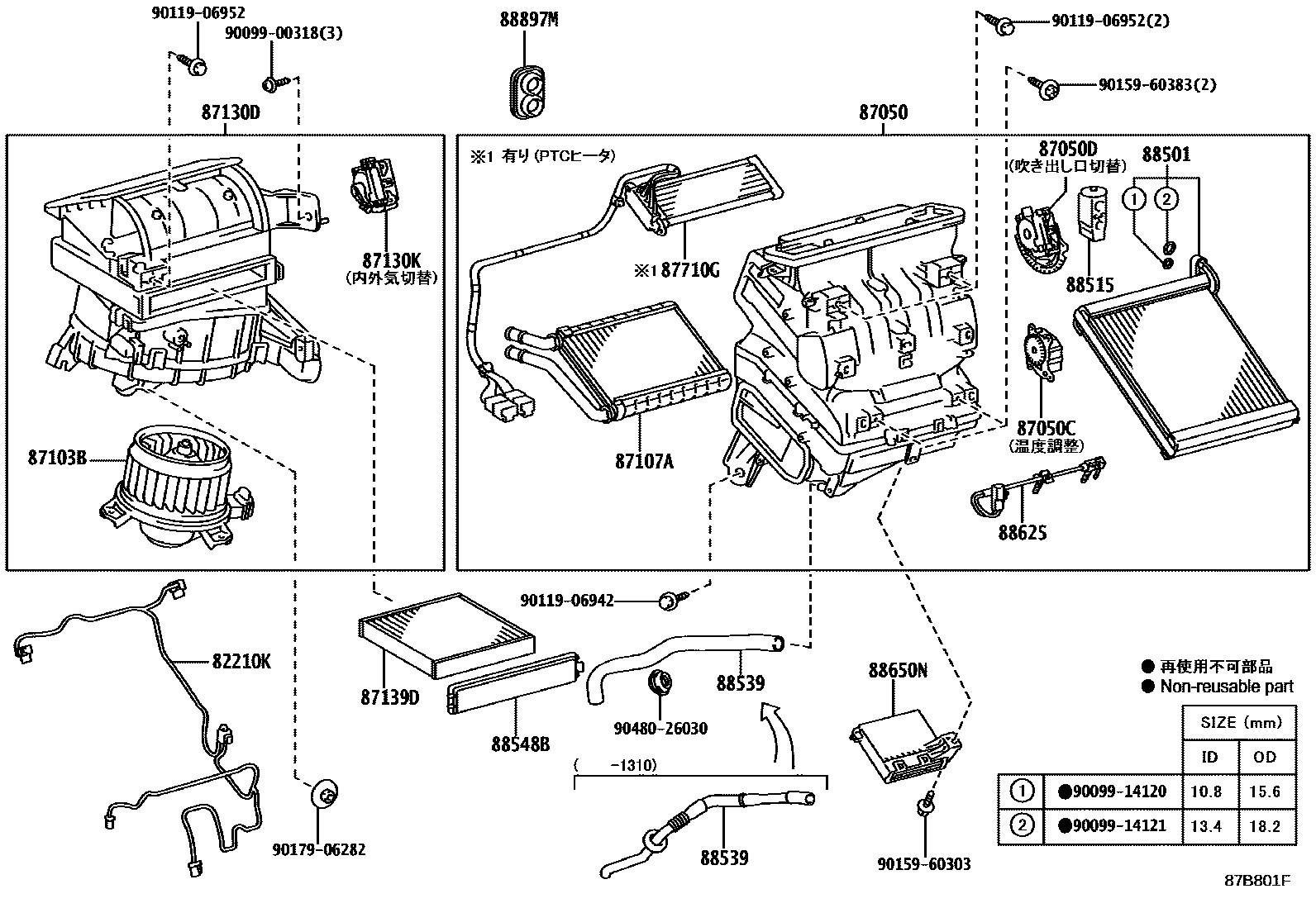

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-12020i201104-202103
87050RADIATOR ASSY, AIR CONDITIONER
main87050-47120i201104-202103
87050CDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
main87106-12170i201104-201411
main87106-47170i201411-202103
87050DDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.2
main87106-42100i201104-202103
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-12060i201104-202103
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-42170i201104-202103
87130DBLOWER ASSY
main87130-47100i201104-202103
87130KDAMPER SERVO SUB-ASSY, BLOWER, NO.1
main87106-42120i201104-202103
87139DELEMENT, AIR REFINER
main87139-50060i201104-201204
main87139-50100i201205-202103
main87139-52040i201104-202103
87710GQUICK HEATER ASSY
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-47051i201104-202103
88515VALVE, COOLER EXPANSION
main88515-47040i201104-202103
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-12190i201104-201310
main88539-12210i201310-202103
88548BCASE, AIR FILTER
main88548-42010i201104-202103
88625THERMISTOR, COOLER, NO.1
main88625-71010i201104-202103
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-47120i201104-201208
main88650-47121i201209-201306
main88650-47122i201307-201411
main88650-47123i201411-201507
main88650-47124i201508-201605
main88650-47125i201605-202103
88897MGROMMET (FOR HEATER PIPE)
main87128-42010i201104-202103
9009900318
9009914120
9009914121
9011906942
9011906952
9015960303
9015960383
9017906282
9048026030

26 parts on this diagram · 1 diagram in section
