E
EPC Data

HEADLAMP CLEANER

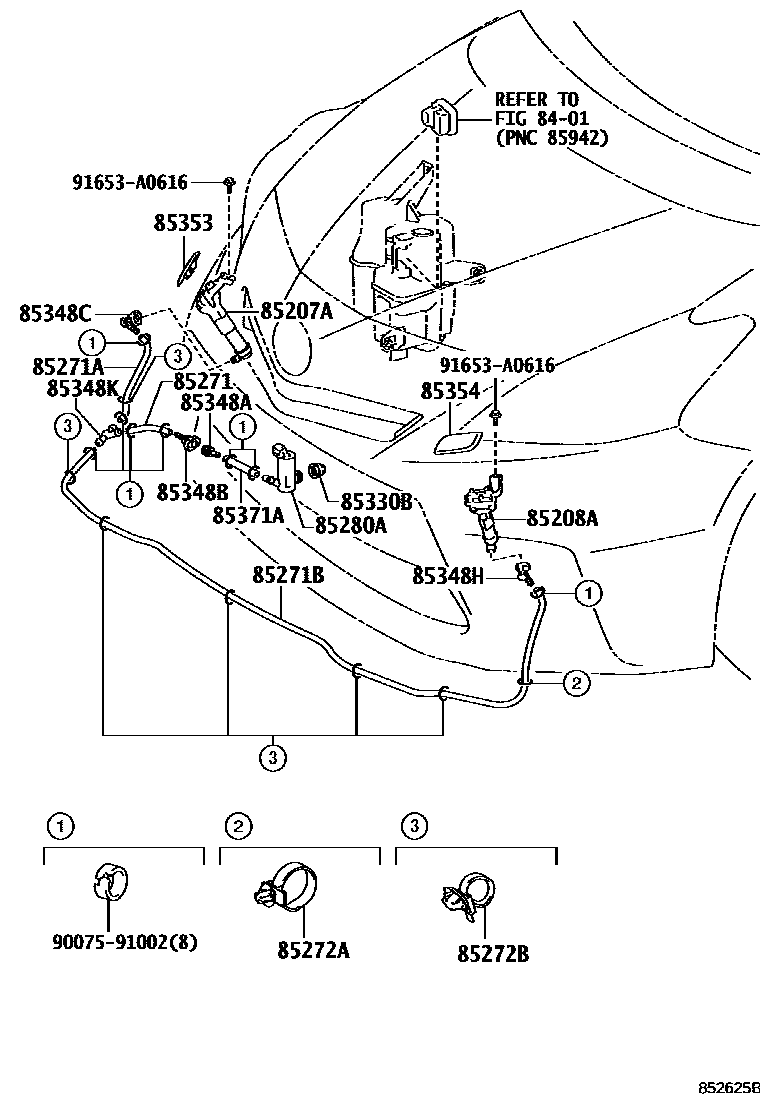

Parts diagram
8401
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-47020i201104-201411
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-47020i201104-201411
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15066i201104-201110
main90075-15066i201104-201110
main90075-15074i201110-201411
main90075-15074i201110-201411
85271AHOSE, HEADLAMP CLEANER, NO.2
main90075-15076i201104-201411
main90075-15076i201104-201411
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15086i201104-201411
main90075-15086i201104-201411
85272ACLAMP, HEADLAMP CLEANER, NO.1
main82711-16820i201104-201411
85272BCLAMP, HEADLAMP CLEANER, NO.2
main82711-16830i201104-201411
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-47010i201104-201411
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i201104-201411
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17002i201104-201411
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17005i201104-201411
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main90075-17001i201104-201411
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main90075-17001i201104-201411
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
main90075-17003i201104-201411
85353COVER, HEADLAMP WASHER, RH
main85353-47010-A0i201104-201411
SUPER WHITE 2,040
main85353-47010-A0i201104-201411
main85353-47010-A1i201104-201411
WHITE PEARL CS.,070
main85353-47010-A1i201104-201411
main85353-47010-B0i201104-201411
SILVER ME.,1F7
main85353-47010-B0i201104-201411
main85353-47010-B1i201104-201411
GRAY ME.,1G3
main85353-47010-B1i201104-201411
main85353-47010-C0i201104-201411
main85353-47010-C0i201104-201411
BLACK,202
main85353-47010-D0i201104-201411
RED M.M.,3R3
main85353-47010-D0i201104-201411
main85353-47010-D1i201308-201411
BLACKISH RED MC.,3R0
main85353-47010-D1i201308-201411
main85353-47010-H0i201104-201411
main85353-47010-H0i201104-201411
CLEAR STREAM ME.,787
main85353-47010-J0i201104-201411
DK.BLUE MC.,8T5
main85353-47010-J0i201104-201411
85354COVER, HEADLAMP WASHER, LH
main85354-47010-A0i201104-201411
SUPER WHITE 2,040
main85354-47010-A0i201104-201411
main85354-47010-A1i201104-201411
WHITE PEARL CS.,070
main85354-47010-A1i201104-201411
main85354-47010-B0i201104-201411
SILVER ME.,1F7
main85354-47010-B0i201104-201411
main85354-47010-B1i201104-201411
GRAY ME.,1G3
main85354-47010-B1i201104-201411
main85354-47010-C0i201104-201411
main85354-47010-C0i201104-201411
BLACK,202
main85354-47010-D0i201104-201411
RED M.M.,3R3
main85354-47010-D0i201104-201411
main85354-47010-D1i201308-201411
BLACKISH RED MC.,3R0
main85354-47010-D1i201308-201411
main85354-47010-H0i201104-201411
main85354-47010-H0i201104-201411
CLEAR STREAM ME.,787
main85354-47010-J0i201104-201411
DK.BLUE MC.,8T5
main85354-47010-J0i201104-201411
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main90075-15053i201104-201411
main90075-15053i201104-201411
9007591002
91653A0616

20 parts on this diagram · 1 diagram in section
