FLOOR PAN & LOWER BACK PANEL

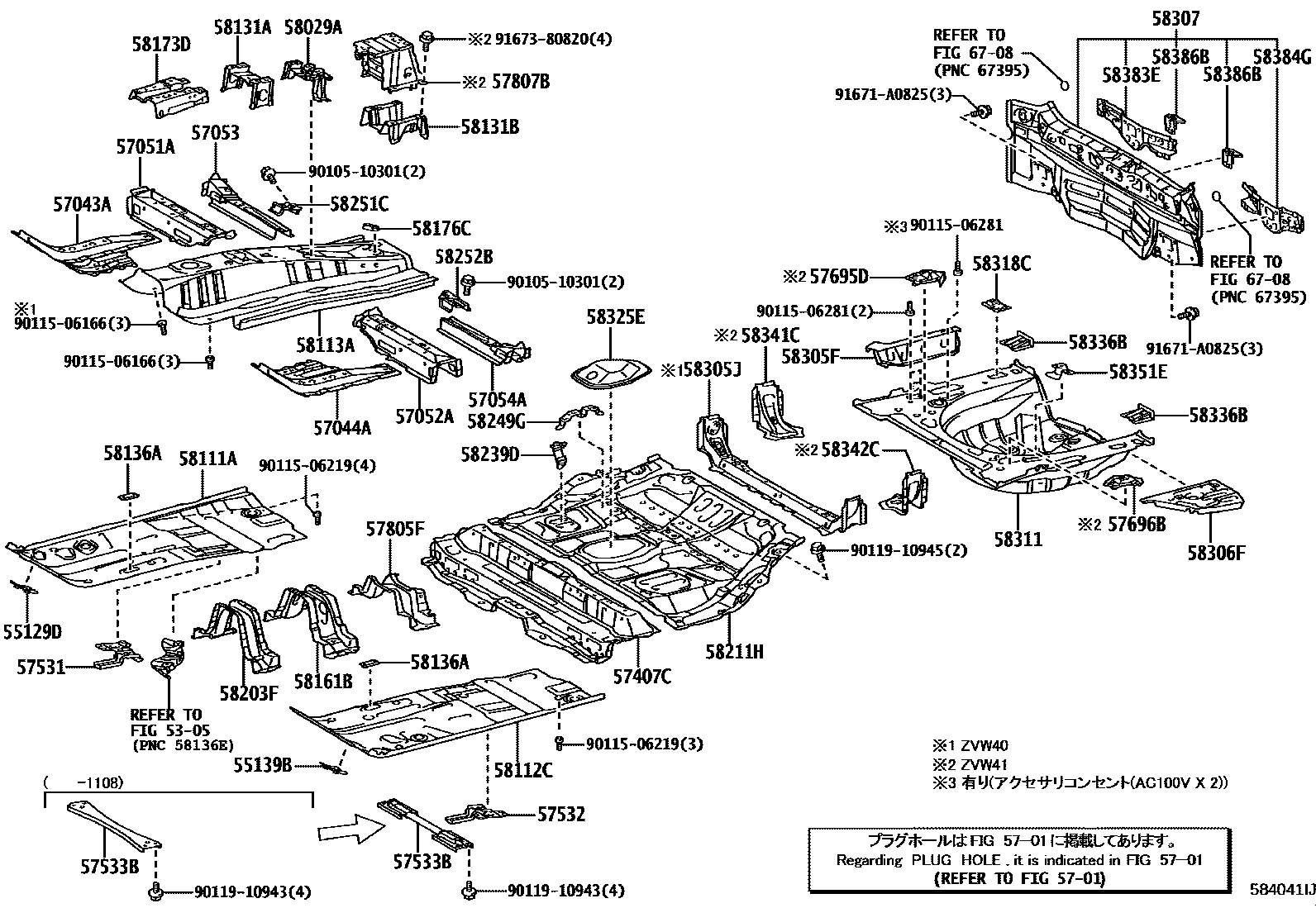

Parts diagram
5305
55129DCOVER, DASH PANEL HOLE, RH
main55129-12040i201104-202103
55139BCOVER, DASH PANEL HOLE, LH
main55139-12050i201104-202103
5701
57043AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR RH
main57043-12020i201104-202103
57044AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR LH
main57044-12020i201104-202103
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-12060i201104-202103
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-12010i201104-202103
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-12010i201104-202103
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-12010i201104-202103
57407CMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.1
main57407-47010i201104-201110
main57407-47011i201111-202103
57531BRACKET, FRONT FLOOR CENTER BRACE, RH
main57531-12010i201104-202103
57532BRACKET, FRONT FLOOR CENTER BRACE, LH
main57532-12010i201104-202103
57533BBRACE, FRONT FLOOR, CENTER
main57501-12020i201108-202103
main57533-12010i201104-201108
57695DBRACKET, REAR FLOOR MOUNTING, NO.2 RH
main57695-47030i201104-202103
57696BBRACKET, REAR FLOOR MOUNTING, NO.2 LH
main57696-47030i201104-202103
57805FREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.1
main57805-47030i201104-201207
main57805-47031i201208-202103
57807BREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.2
main57807-47020i201104-202103
58029ABRACKET SUB-ASSY, PARKING BRAKE WIRE CLAMP
main58029-47010i201104-202103
58111APAN, FRONT FLOOR, RH
main58111-47906i201104-201510
main58111-72901i201511-202103
58112CPAN, FRONT FLOOR, LH
main58112-72901i201104-202103
58113APANEL, FRONT FLOOR, CENTER
main58113-47901i201104-202103
main58113-47902i201104-202103
58131ABRACKET, FRONT FLOOR HEAT INSULATOR, NO.1
main58137-47010i201104-202103
58131BBRACKET, FRONT FLOOR HEAT INSULATOR, NO.2
main58157-47010i201104-202103
58136ACOVER, FRONT FLOOR SERVICE HOLE
main58136-12040i201104-202103
58161BREINFORCEMENT, BELT ANCHOR TO FLOOR PAN
main58161-47030i201104-202103
58173DBRACKET, COMPUTER MOUNTING, NO.4
main58173-47010i201104-202103
58176CREINFORCEMENT, PARKING BRAKE BASE, NO.2
main58176-12020i201104-202103
58203FBRACKET SUB-ASSY, EXHAUST PIPE MOUNTING
main58203-12070i201104-202103
58211HPAN, CENTER FLOOR
main58211-47080i201104-201111
main58211-47081i201111-202103
main58211-47090i201104-201712
main58211-47091i201712-202103
58239DBRACKET, CABLE CLAMP
main58239-47010i201104-202103
58249GBRACKET, CABLE CLAMP, NO.2
main58249-47010i201104-202103
58251CBRACE, FLOOR PANEL, FRONT RH
main58251-12040i201104-202103
58252BBRACE, FLOOR PANEL, FRONT LH
main58252-12040i201104-202103
58305FPANEL SUB-ASSY, REAR FLOOR SIDE, RH
main58302-47030i201104-202103
58305JBRACKET, SPARE WHEEL CARRIER
main58305-47040i201104-202103
58306FPANEL SUB-ASSY, REAR FLOOR SIDE, LH
main58303-47031i201104-201307
main58314-47030i201307-202103
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-47080i201104-202103
58311PAN, REAR FLOOR
main58311-47070i201104-201204
main58311-47071i201205-202103
main58311-47090i201104-201204
main58311-47091i201205-202103
58318CBRACKET, REAR FLOOR CROSSMEMBER
main58318-47030i201104-202103
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-47040i201201-202103
main58325-72010i201104-201201
58336BREINFORCEMENT, REAR FLOOR PAN
main58336-12090i201104-202103
58341CBRACKET, REAR ABSORBER MOUNTING, NO.1 RH
main58341-47070i201104-202103
58342CBRACKET, REAR ABSORBER MOUNTING, NO.1 LH
main58342-47070i201104-202103
58351EBRACKET, SPARE WHEEL CLAMP
main58351-12060i201104-202103
58383EREINFORCEMENT, BODY LOWER BACK, NO.2 RH
main58383-47020i201104-202103
58384GGUSSET, LOWER BACK, UPPER RH
main58384-47030i201104-202103
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-74010i201104-202103
6708
9010510301
9011506166
9011506219
9011506281
9011910943
9011910945
91671A0825
9167380820

57 parts on this diagram · 2 diagrams in section
