REAR BUMPER & BUMPER STAY

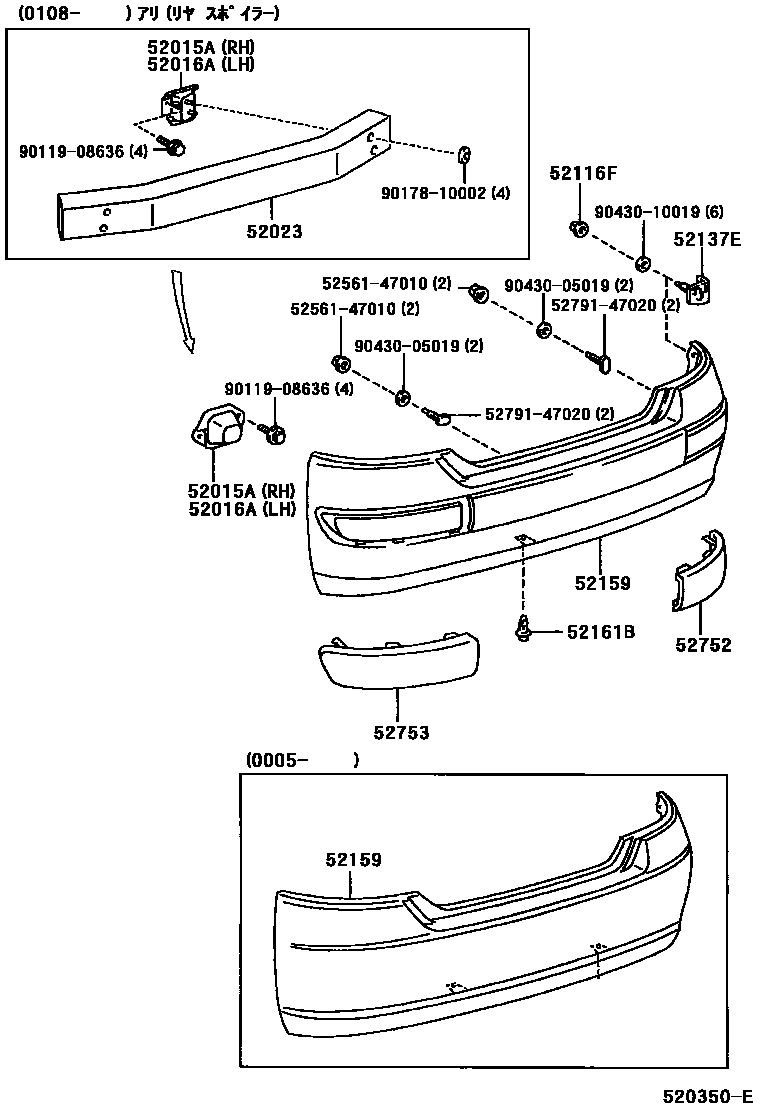

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52181-47010i199712
main52181-47020i200108
52016AARM SUB-ASSY, REAR BUMPER, LH
main52181-47010i199712
main52182-47010i200108
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52171-47010i200108
52116FRETAINER, REAR BUMPER
main52116-12310×6i199712
52137EPLATE, REAR BUMPER BRACKET, NO.1
main52137-12090×6i199712
52159COVER, REAR BUMPER
main52159-47010-A0i199712-200005
SUPER WHITE 2,040
main52159-47010-A1i199811-200005
main52159-47010-B0i199911-200005
main52159-47010-D0i199712-199901
CORAL REEF M.M.,3L6
main52159-47010-G1i199712-200005
GREEN M.M,6P5
main52159-47010-H0i199712-200005
LT.AQUA ME.OP.,761
main52159-47010-J0i199712-200005
DK.BLUE M.M.,8L2
main52159-47010-K0i199712-200005
LT.PURPLE ME.,942
main52159-47020-A0i200005
SUPER WHITE 2,040
main52159-47020-A1i200005
WHITE PM.,057
main52159-47020-B0i200005
SILVER ME.GR.,1C5
main52159-47020-C0i200109
main52159-47020-D0i200012-200112
PREMIUM 21 *(C),BORDEAUX MC.,3P2
main52159-47020-G0i200005
DARK GREEN MC.,6R4
main52159-47020-H0i200005
LT.AQUA ME.OP.,761
main52159-47020-J0i200005
DK.BLUE MC.,8K8
main52159-47020-J1i200005
BLUE M.M.,8P5
52161BPIECE, REAR BUMPER
main52161-16010×2i199712
52752MOULDING, REAR BUMPER SIDE, RH
main52752-47010-B0i199712-199811
GRAY,040 ,3L6 ,6P5 ,761 ,8L2 ,942
52753MOULDING, REAR BUMPER SIDE, LH
main52753-47010-B0i199712-199811
GRAY,040 ,3L6 ,6P5 ,761 ,8L2 ,942
5256147010RETAINER, REAR BUMPER, UPPER CENTER
5279147020BOLT, BUMPER MOULDING SET, NO.1
9011908636
9017810002
9043005019
9043010019

15 parts on this diagram · 1 diagram in section
