REAR DOOR LOCK & HANDLE

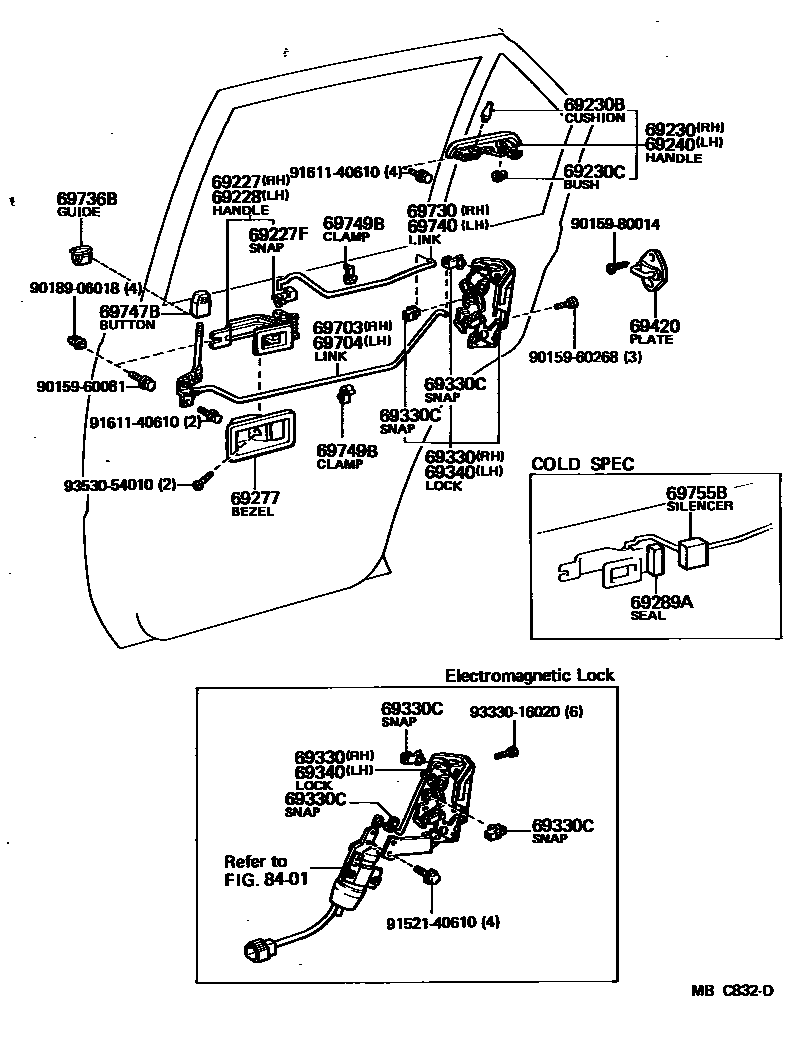

Parts diagram
69227HANDLE, REAR DOOR INSIDE, RH
main69205-14040-01i198109-198305
BLACK,BLACK,TRIM2#
main69205-14040-04i198109-198305
BLUE,BLUE,TRIM8#
main69205-14040-06i198109-198305
DARK BROWN,BROWN,TRIM4#
main69205-14041-01i198305-198804
BLACK,BLACK,TRIM2#
main69205-14041-04i198305-198804
BLUE,BLUE,TRIM8#
main69205-14041-06i198305-198405
DARK BROWN,BROWN,TRIM4#
69227FSNAP(FOR REAR DOOR INSIDE HANDLE)
main69759-14050i198109-198305
RH
main69759-20060i198308-198804
RH
main69759-20070i198308-198804
LH
main69759-24070i198109-198305
LH
69228HANDLE, REAR DOOR INSIDE, LH
main69206-14040-01i198109-198305
BLACK,BLACK,TRIM2#
main69206-14040-04i198109-198305
BLUE,BLUE,TRIM8#
main69206-14040-06i198109-198305
DARK BROWN,BROWN,TRIM4#
main69206-14041-01i198305-198804
BLACK,BLACK,TRIM2#
main69206-14041-04i198305-198804
BLUE,BLUE,TRIM8#
main69206-14041-06i198308-198804
BLUE,BROWN,TRIM8#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-14030i198305-198804
main69230-14040i198109-198305
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-03021×2i198109-198804
69230CBUSH(FOR REAR DOOR OUTSIDE HANDLE)
main90386-06030×2i198109-198804
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-14030i198305-198804
main69240-14040i198305-198804
69277BEZEL, REAR DOOR INSIDE HANDLE
main69277-16040-01×2i198305-198804
BLACK,BLACK,TRIM2#
main69277-16040-06×2i198305-198405
DARK BROWN,BROWN,TRIM4#
main69277-16040-14×2i198305-198507
BLUE,BLUE,TRIM8#
69289ASEAL, DOOR INSIDE HANDLE, NO.2
main69289-12010×2i198301-198804
COLD SPEC
69330LOCK ASSY, REAR DOOR, RH
main69330-14050i198109-198305
main69330-14051i198305-198804
main69330-14060i198109-198308
main69330-14061i198308-198804
main69330-14070i198109-198305
W/*EL
main69330-14071i198305-198507
W/*EL
69330CSNAP(FOR REAR DOOR LOCK)
main69759-20080i198308-198804
RH,OPEN LINK;LH,LOCKING LINK
main69759-20090i198305-198804
RH,LOCKING LINK;LH,OPEN LINK
main69759-20100i198305-198507
RH,W/SOLENOID LINK
main69759-20110i198305-198507
LH,W/SOLENOID LINK
main69759-24010×2i198109-198305
W/SOLENOID LINK
main69759-24050i198109-198305
RH,OPEN LINK;LH,LOCKING LINK
main69759-24060i198305-198308
RH,LOCKING LINK;LH,OPEN LINK
69340LOCK ASSY, REAR DOOR, LH
main69340-14050i198109-198305
main69340-14051i198305-198804
main69340-14060i198109-198308
main69340-14061i198308-198804
main69340-14070i198109-198305
W/*EL
main69340-14071i198305-198507
W/*EL
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-12050×2i198308-198804
main69410-14040×2i198109-198305
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69770-14020i198109-198305
main69770-14021i198305-198804
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69780-14020i198109-198305
main69780-14021i198305-198804
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69713-14020i198109-198305
main69713-14021i198305-198804
69736BGUIDE, REAR DOOR LOCK LINK
main69736-12030×2i198408-198804
main69736-22021×2i198109-198408
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69714-14020i198109-198305
main69714-14021i198308-198804
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69741-20020-01×2i198109-198202
BLACK,BLACK,TRIM2#
main69741-20020-14×2i198109-198202
BLUE,BLUE,TRIM8#
main69741-20020-16×2i198109-198202
DARK BROWN,BROWN,TRIM4#
main69741-32010-01×2i198305-198804
BLACK,BLACK,TRIM2#
main69741-32010-04×2i198202-198804
BLUE,BLUE,TRIM8#
main69741-32010-16×2i198305-198405
DARK BROWN,BROWN,TRIM4#
69749BCLAMP, REAR DOOR LOCK LINK
main69749-12010×4i198109-198207
main69749-20010×4i198305-198804
main69749-30020×4i198207-198305
69755BSILENCER, REAR DOOR LOCK LINK
main69759-10040×2i198301-198804
8401
9015960081
9015960268
9015980014
9018906018
9152140610
9161140610
9333016020
9353054010

30 parts on this diagram · 1 diagram in section
