FLOOR PAN & LOWER BACK PANEL

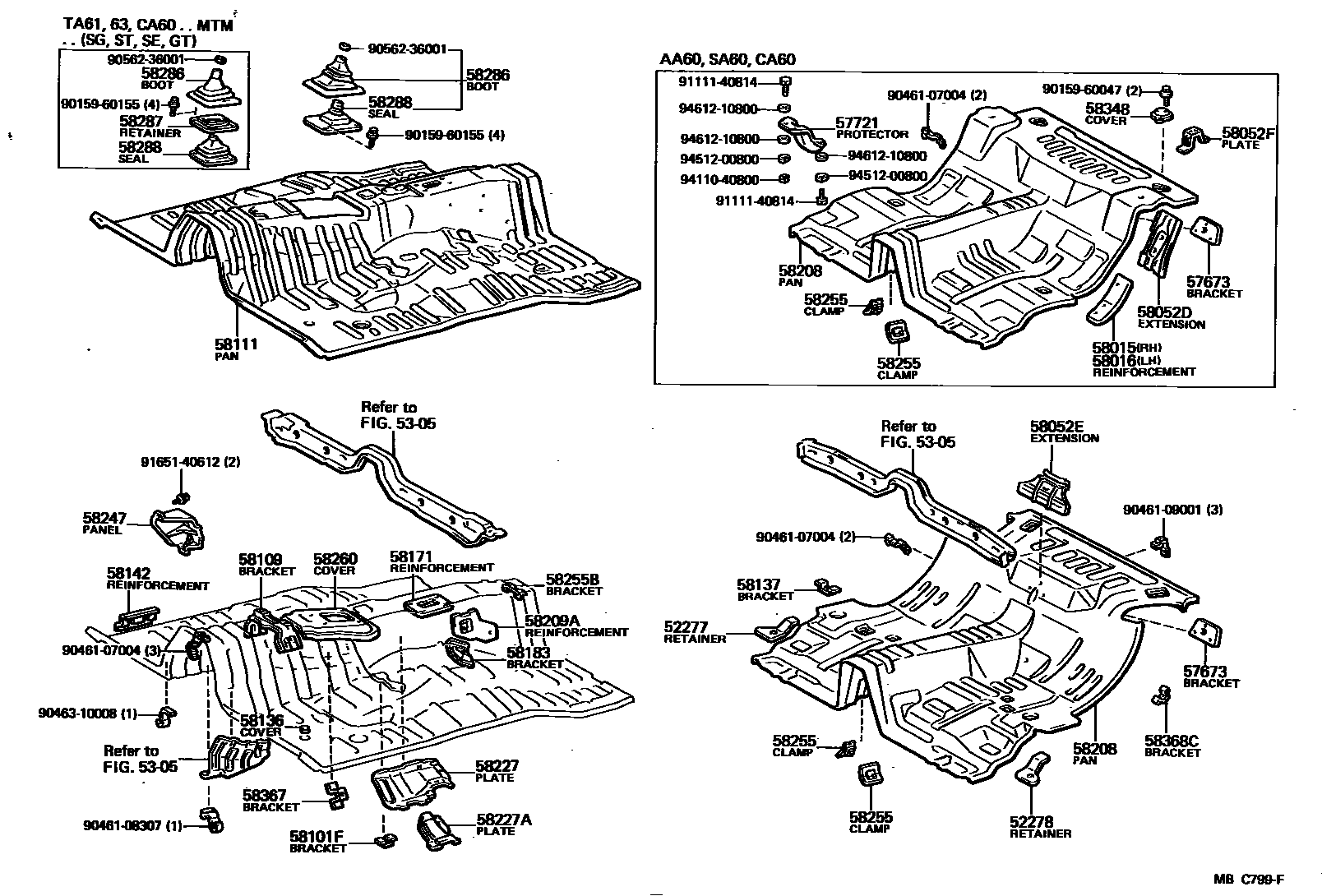

Parts diagram
52277RETAINER, REAR SUSPENSION MEMBER LOWER STOPPER, RH
main52277-14010i198109-198507
52278RETAINER, REAR SUSPENSION MEMBER LOWER STOPPER, LH
main52278-14010i198109-198507
5305
57673BRACKET, REAR SEATBACK HINGE MOUNTING
main57673-14010i¥680198109-198804
57721PROTECTOR, LOWER CONTROL LINK
main57777-14010i¥4,460198109-198804
RH,COLD SPEC
main57778-14010i¥4,460198109-198804
LH,COLD SPEC
58015REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, RH
main57443-91C02i198109-198804
main58015-14040i198109-198804
main58015-20011i¥1,670198109-198804
58016REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, LH
main57443-91C02i198109-198804
main58016-14040i198109-198804
main58016-20011i¥1,600198109-198804
58052DEXTENSION, CENTER FLOOR TO PACKAGE TRAY
main64217-14030i¥660198109-198712
RH
main64217-14050i198109-198507
RH
main64218-14020i¥660198109-198712
LH
main64218-14040i198109-198507
LH
58052EEXTENSION, CENTER FLOOR TO BRACE
main64227-14040i¥550198109-198712
main64227-14050i198109-198305
main64227-14050i198210-198305
SPORTS SEAT
58052FPLATE, LUGGAGE HOLD BELT ANCHOR
main58422-14040i198109-198804
58101FBRACKET, MOUNTING, FLOOR, NO.1
main58131-12020i¥230198109-198804
sub58131-14030¥340
58109BRACKET SUB-ASSY, INSTRUMENT PANEL BRACE MOUNTING
main58193-24010i¥1,470198109-198804
58111PAN, FRONT FLOOR
main58111-24010i¥39,300198109-198804
58136COVER, FRONT FLOOR HOLE
main58136-24010i¥390198109-198804
58137BRACKET, CENTER FLOOR HEAT INSULATOR, NO.4
main58236-14010i¥680198109-198507
58142REINFORCEMENT, FLOOR SIDE MEMBER TO FLOOR PAN
main58141-24010i¥400198109-198804
58171REINFORCEMENT, PARKING BRAKE BASE
main58171-24010i¥400198109-198804
58183BRACKET, FRONT SEAT MOUNTING, INNER
main58183-24010i¥1,960198109-198804
RH
main58184-24010i¥1,960198109-198804
LH
58208PAN, CENTER FLOOR
main58211-14080i¥34,200198109-198712
main58211-14090i¥35,900198109-198804
main58211-14100i198109-198507
main58211-14110i¥34,100198109-198406
main58211-91C01i¥23,000198109-198804
58209AREINFORCEMENT SUB-ASSY, DRIVE SHAFT CENTER SUPPORT
main58205-14020i¥2,960198109-198804
RH
main58277-24010i¥1,220198109-198804
RH
main58278-24010i¥1,280198109-198804
LH
58227PLATE, AIR GUIDE, OUTSIDE
main58226-24010i¥1,600198109-198804
RH
main58227-24010i¥1,600198109-198804
LH
58227APLATE, AIR GUIDE
main58228-24010i¥680198109-198804
RH
main58229-24010i¥680198109-198804
LH
58247PANEL, FOOTREST, INSIDE
main58191-24010i¥1,800198109-198804
58255CLAMP, PARKING BRAKE CABLE, NO.1
main58038-91C01i¥1,970198109-198804
RH
main58039-91C01i¥1,970198109-198804
LH
main58207-14020i¥580198109-198804
RH
main58207-14030i198109-198507
RH
main58208-14020i¥580198109-198804
LH
main58208-14030i198109-198507
LH
58255BBRACKET, PARKING BRAKE CABLE GUIDE, NO.1
main58264-14010i¥660198109-198804
58260COVER ASSY, TRANSMISSION, FRONT
main58281-14080i¥1,120198109-198804
main58281-14090i¥1,280198109-198804
main58281-24020i¥1,140198109-198804
58286BOOT, SHIFT & SELECT LEVER, NO.1
main58280-14050i¥4,230198109-198804
main58286-14060i¥2,030198109-198804
58287RETAINER, SHIFT LEVER BOOT
main58287-14040i¥650198109-198804
58288SEAL, SHIFT LEVER BOOT
main58288-14060i¥1,840198109-198804
main58288-14070i¥1,680198109-198804
58348COVER, REAR ABSORBER SERVICE HOLE
main58348-14010i198109-198111
RH
main58348-14020i¥1,960198111-198804
main58349-14010i198109-198111
LH
58367BRACKET, FUEL TUBE CLAMP
main58266-14040i¥320198109-198804
58368CBRACKET, FUEL TUBE, NO.3
main58267-14030i198109-198507
9015960047
main90159-60047¥190
9015960155
main90159-60155¥110
9046107004
main90461-07004¥550
9046108307
main90461-08307¥530
9046109001
main90461-09001¥610
9046310008
main90463-10008¥600
9056236001
main90562-36001¥280
9111140814
9165140612
main91651-40612¥70
9411040800
main94110-40800¥120
9451200800
main94512-00800¥80
9461210800
main94612-10800¥80

44 parts on this diagram · 4 diagrams in section
