TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

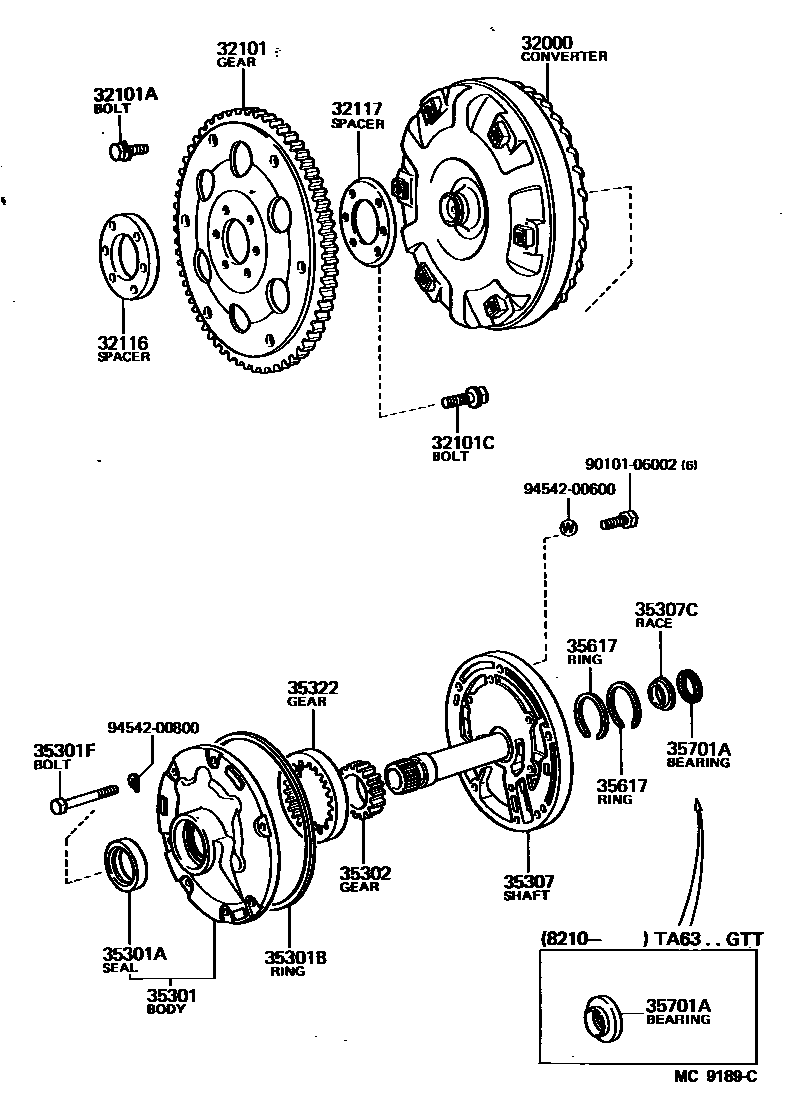

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-12030i198109-198308
main32000-12050i198109-198405
main32000-12051i198405-198804
main32000-12060i198305-198407
main32000-12061i198407-198712
main32000-14080i198109-198405
main32000-14081i198405-198507
main32000-14090i198109-198405
main32000-14091i198405-198804
main32000-20110i198202-198405
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-12030i198109-198712
main32101-12040i198308-198804
main32101-14030i198109-198311
main32101-14040i198109-198804
main32101-20071i198202-198405
main32101-22030i198311-198507
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-08090i198109-198410
WHITE
main90109-08113i198410-198804
main90119-08223i198109-198410
main90119-08498i198410-198804
main90119-08519i198410-198804
main90119-08520i198410-198804
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10046i198109-198507
main90105-10048i198109-198804
main90109-10037i198202-198405
main90109-10054i198109-198804
32116SPACER, DRIVE PLATE, FRONT
main32115-12010i198308-198804
main32116-12010i198109-198712
main32116-14011i198109-198507
main32116-14020i198109-198804
main32116-20030i198202-198405
32117SPACER, DRIVE PLATE, REAR
main32117-12010i198109-198712
main32117-12020i198308-198804
main32117-14011i198109-198507
main32117-14030i198109-198804
main32117-20040i198202-198405
35301BODY SUB-ASSY, FRONT OIL PUMP
main35301-30030i198109-198804
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38020i198312-198804
main90311-38129i198109-198312
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99010i198109-198804
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90101-08042i198202-198507
main90101-08046i198109-198605
main90101-08431i198109-198605
main90105-08128i198605-198804
main90105-08136i198605-198804
35302GEAR SUB-ASSY, FRONT OIL PUMP DRIVE
main35321-22010i198109-198804
35307SHAFT SUB-ASSY, STATOR
main35370-12011i198109-198412
main35370-12012i198412-198804
main35370-12020i198305-198412
main35370-12021i198412-198712
main35370-22011i198109-198308
main35370-22030i198109-198412
main35370-22031i198412-198804
main35370-30022i198210-198412
main35370-30023i198412-198507
35307CRACE, THRUST BEARING (FOR STATOR SHAFT)
main35789-22010i198109-198804
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-22010i198109-198804
35617RING, CLUTCH DRUM OIL SEAL
main35617-16010i198109-198804
main35617-22011i198109-198509
main35617-32010i198509-198804
35701ABEARING, THRUST (FOR INPUT SHAFT FRONT)
main90374-23012i198109-198804
main90374-25003i198210-198507
9010106002
9454200600
9454200800

19 parts on this diagram · 1 diagram in section
