FLOOR PAN & LOWER BACK PANEL

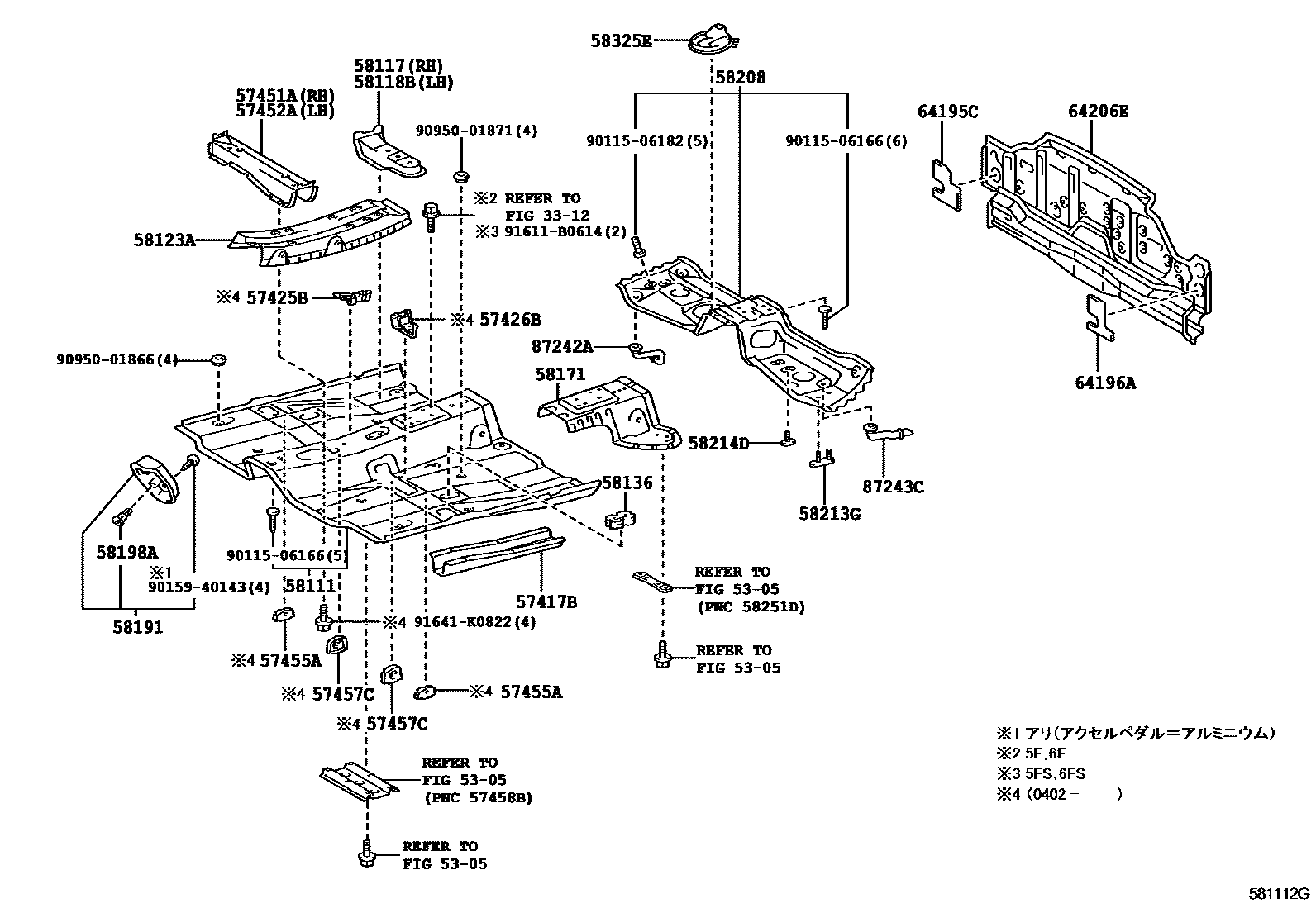

Parts diagram
3312
5305
57417BREINFORCEMENT, FRONT FLOOR UNDER
main57505-17010i¥5,800199910-200208
57425BREINFORCEMENT, FRONT FLOOR, NO.2 RH
main57425-17010i¥1,690200402
57426BREINFORCEMENT, FRONT FLOOR, NO.2 LH
main57426-17010i¥1,690200402
57451AMEMBER, FRONT FLOOR CROSS, RH
main57451-17030i¥4,900199910-200312
sub57451-17040¥4,900
main57451-17040i¥4,900200312
57452AMEMBER, FRONT FLOOR CROSS, NO.2
main57452-17010i¥4,900199910-200312
sub57452-17020¥4,900
main57452-17020i¥4,900200312
57455ABRACKET, FRONT FLOOR CROSSMEMBER
main57455-17020i¥540200402
57457CBRACKET, FRONT SEAT OUTSIDE MOUNTING, FRONT RH
main57457-17010i¥740200402
58111PAN, FRONT FLOOR
main58111-17050i¥36,600199910-200402
main58111-17051i¥36,700200402
58117REINFORCEMENT, FRONT FLOOR SIDE, NO.1
main58117-17010i¥2,240199910-200208
58118BREINFORCEMENT, FRONT FLOOR PANEL, NO.2
main58118-17020i¥2,240199910-200208
58123ASUPPORT, SHIFT & SELECT LEVER
main58123-17010i¥8,800199910-200312
sub58123-17011¥8,800
main58123-17011i¥8,800200312
58136COVER, FRONT FLOOR HOLE
main58136-33010i¥230199910-200208
58171REINFORCEMENT, PARKING BRAKE BASE
main58107-17010i¥7,200199910-200312
sub58107-17011¥7,200
main58107-17011i¥7,200200312
58191FOOTREST, FRONT FLOOR
main58191-17040i¥2,910199910-200208
main58191-17050i¥2,910199910-200208
58198ACLIP, FOOTREST, NO.1
main58199-20050i¥330199910-200208
58208PAN, CENTER FLOOR
main58211-17010i¥13,700199910-200208
58213GREINFORCEMENT, CENTER FLOOR PANEL, NO.1 RH
main58213-20120i¥840199910-200208
58214DREINFORCEMENT, CENTER FLOOR PANEL, NO.1 LH
main58214-20050i¥510199910-200208
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-17020i¥2,120199910-200208
64195CINSULATOR, ROOM PARTITION PANEL, RH
main64195-17040i¥670199910-200208
64196AINSULATOR, ROOM PARTITION PANEL, LH
main64196-17020i¥370199910-200208
64206EPANEL SUB-ASSY, ROOM PARTITION
main64206-17110i¥59,200199910-200208
sub64206-17111¥59,500
main64206-17111i¥59,500200208-200707
87242AHOSE, WATER, NO.3
main87242-17010i¥840199910-200208
87243CHOSE, WATER, NO.4
main87243-17010i¥820199910-200208
9011506166
main90115-06166¥90
9011506182
main90115-06182¥160
9015940143
main90159-40143¥120
9095001866
main90950-01866¥120
9095001871
main90950-01871¥100
91611B0614
main91611-B0614¥110
91641K0822
main91641-K0822¥80

33 parts on this diagram · 1 diagram in section
