PARKING BRAKE & CABLE

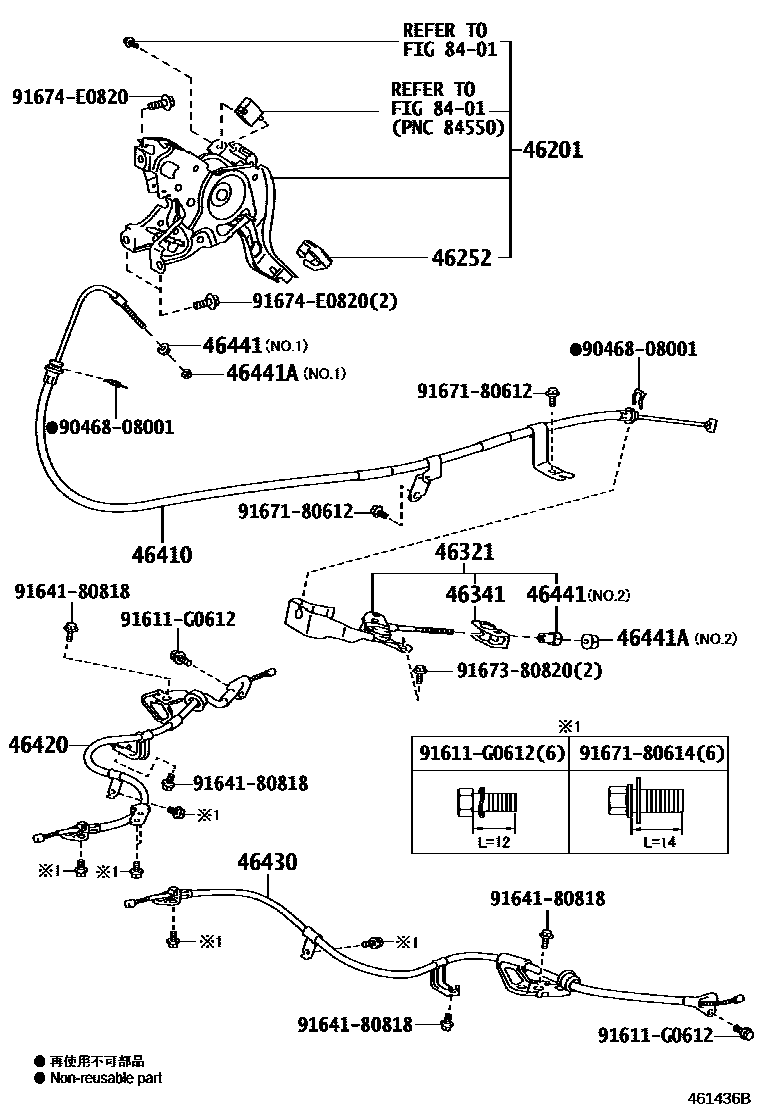

Parts diagram
46201PEDAL SUB-ASSY, PARKING BRAKE
main46250-52010i201409
46252PAD, PARKING PEDAL
main46252-52020i201409
46321LEVER, PARKING BRAKE INTERMEDIATE
main46320-52050i201409
main46320-52060i201812
46341EQUALIZER, PARKING BRAKE
main46341-52010i201812
main46341-52030i201409
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-52110i201409
main46410-52130i201812
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-52440i201409-201808
main46420-52441i201809
main46420-52470i201812
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-52440i201409-201808
main46430-52441i201809
main46430-52470i201812
46441NUT, WIRE ADJUSTING, NO.1
main46441-12010i201409
main46441-52010i201409
46441ANUT, WIRE ADJUSTING, NO.2
main90179-06299i201409
main94151-80600i201409
8401
9046808001
91611G0612
9164180818
9167180612
9167180614
9167380820
91674E0820

17 parts on this diagram · 2 diagrams in section
