ALTERNATOR

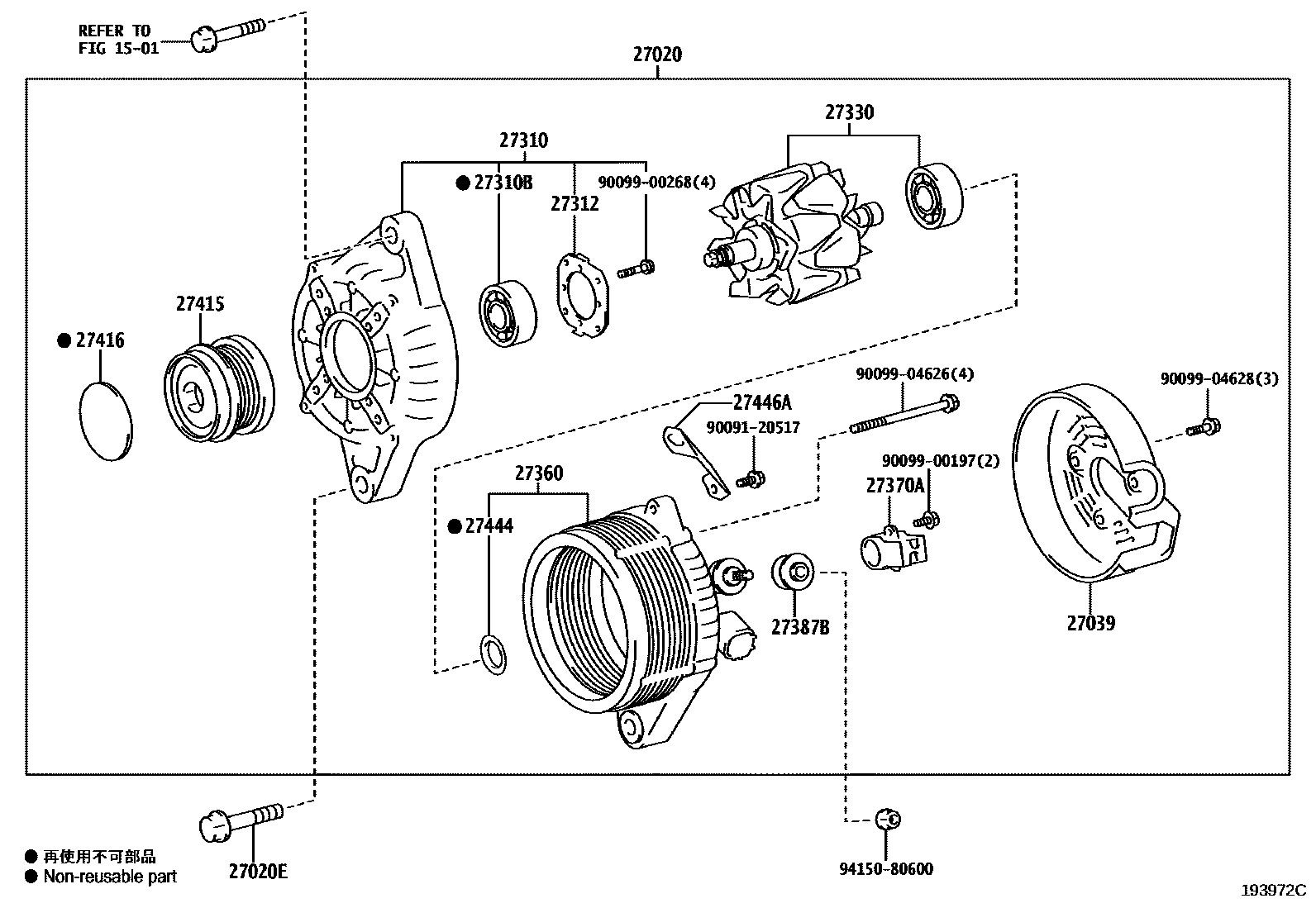

Parts diagram
1501
27020ALTERNATOR ASSY
main27060-21180i201208-201503
main27060-21200i201208-201503
main27060-37101i201208-201307
main27060-37180i201503-201804
main27060-37210supersedes 27060-37220i201308-201503
main27060-47190i201503-201803
main27060-47191i201804
27020EBOLT(FOR ALTERNATOR)
main90105-10075i201503
main90105-10307i201503
27039COVER, ALTERNATOR REAR END
main27039-0Y150i201503-201804
main27039-37220i201804
main27039-47310i201208-201503
main27039-47330i201208-201503
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-21210i201503
main27310-37130supersedes 27310-37160i201208-201503
main27310-47430i201503-201804
main27310-47431i201804
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10033i201503-201804
main90099-10223i201208-201503
main90099-10227i201208-201503
27312PLATE, RETAINER
main27312-0T300i201503-201804
main27312-72100i201208-201503
27330ROTOR ASSY, ALTERNATOR
main27330-47310i201503-201805
main27330-47330i201208-201503
27360COIL ASSY, ALTERNATOR
main27360-21210i201503
main27360-37130i201208-201308
main27360-37131i201308-201503
main27360-37211supersedes 27360-37250i201503-201805
main27360-47430i201503-201804
main27360-47431i201804
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-0Y150i201503-201804
main27370-31220i201208-201503
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-20130i201208-201503
main27387-47310i201208-201503
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0M010i201208-201305
main27415-0M011i201503-201805
main27415-0T011i201208-201307
main27415-0T060supersedes 27415-0V010i201308-201503
main27415-0Y030i201503-201804
27416CAP, ALTERNATOR PULLEY
main27416-0Q010i201503-201804
main27416-0W020i201208-201307
main27416-0W050i201208-201503
27444PACKING, ALTERNATOR BEARING COVER
main27444-0T300i201503-201804
main27444-21190i201804
27446ACLAMP
main27446-21020i201503
9009120517
9009900197
9009900268
9009904626
9009904628
9415080600

21 parts on this diagram · 5 diagrams in section
