FUEL TANK & TUBE

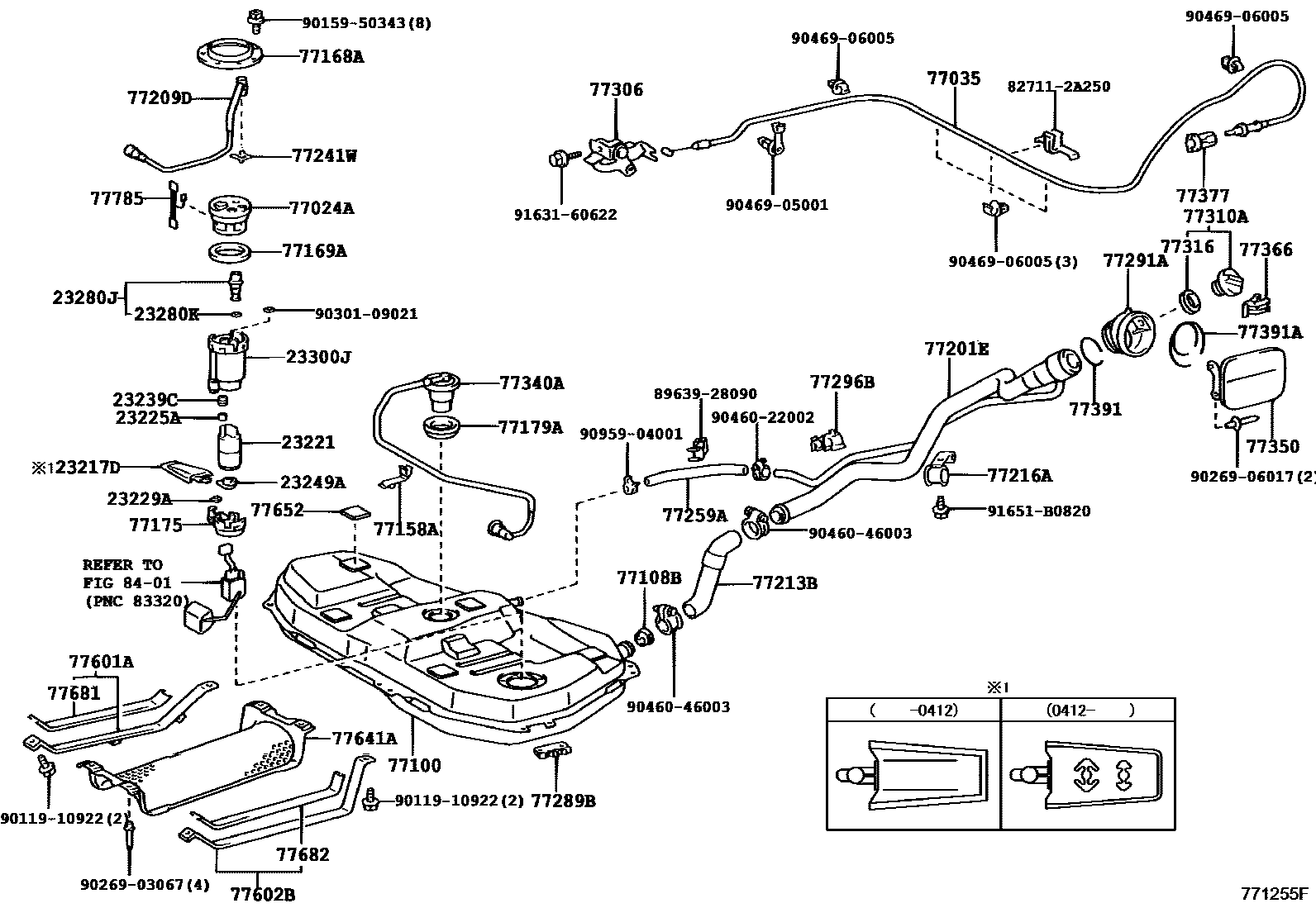

Parts diagram
23217DFILTER, FUEL PUMP
main23217-0D070i200412-200903
main23217-28250i200304-200903
main23217-74021i200301-200412
23221PUMP, FUEL
main23221-28030i200301-200612
main23221-28040i200304-200612
main23221-28280i200612-200903
main23221-28290i200612-200903
23225ASPACER, FUEL PUMP
main23225-21010i200301-200903
23229ACLIP(FOR FUEL PUMP FILTER)
main23229-16010i200301-200903
23239CSEAL, FUEL PUMP FILTER
main23239-21010i200301-200903
23249ARUBBER, CUSHION(FOR FUEL PUMP)
main23249-74610i200301-200903
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-22010i200301-200903
main23280-28060i200304-200903
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07020i200301-200903
main90301-07041i200301-200903
23300JFILTER ASSY, FUEL
main23300-28040i200301-200903
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-68010i200301-200611
main77024-68020i200304-200611
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-68010i200301-200903
77100TANK ASSY, FUEL
main77001-68010i200301-200604
main77001-68011i200605-200804
main77001-68012i200805-200903
main77001-68020i200301-200804
main77001-68021i200805-200903
77108BVALVE SUB-ASSY, FUEL TANK FILLER CHECK
main77108-12020i200301-200903
77158ASUPPORT, TANK SUCTION TUBE
main77158-68010i200301-200508
77168APLATE, FUEL TANK VENT TUBE SET
main77168-0D010i200409-200508
main77168-52010i200409-200508
main77168-52010i200301-200508
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200301-200611
77175SUPPORT, FUEL SUCTION, NO.2
main77175-52020i200301-200611
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-20040i200301-200903
main77179-33010i200301-200903
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-68010i200301-200903
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-68010i200301-200611
main77209-68020i200301-200612
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-68010i200301-200903
main77213-68020i200301-200903
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-68010i200301-200903
77241WCLIP, TUBE JOINT
main77241-32060i200301-200903
77259AHOSE, FUEL(FOR BREATHER TUBE)
main77259-68010i200301-200903
77289BCLAMP, FUEL TUBE, NO.3
main77289-68010i200301-200903
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-68010i200301-200903
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77296-68010i200301-200312
main77296-68011i200312-200402
main77296-68012i200403-200903
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-13020i200301-200903
77310ACAP ASSY, FUEL TANK
main77310-48010i200301-200903
77316GASKET, FUEL TANK CAP
main77316-16010i200301-200903
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-68010i200301-200508
77350LID ASSY, FUEL FILLER OPENING
main77350-68010i200301-200903
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-21010i200301-200903
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i200301-200903
77391RING, FUEL INLET BOX
main77391-12020i200301-200903
77391ARING, FUEL INLET BOX
main77391-63010i200301-200903
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-68010i200301-200803
main77601-68011i200804-200903
main77601-68020i200301-200903
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77601-68020i200301-200903
main77602-68010i200301-200903
77641APROTECTOR, FUEL TANK, NO.1
main77641-68010i200301-200903
77652CUSHION, FUEL TANK, NO.1
main77651-02060i200711-200903
main77651-20090i200301-200903
main77651-20090i200711-200903
77681SEAT, FUEL TANK BAND, RH
main77616-36010i200301-200305
main77616-68010i200305-200903
main77616-68020i200305-200903
77682SEAT, FUEL TANK BAND, LH
main77616-68020i200305-200903
main77682-16010i200301-200305
77785HARNESS, FUEL PUMP
main77785-32010i200301-200903
8401
827112A250WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8963928090WIRE, BRAKE CONTROL
9011910922
9015950343
9026903067
9026906017
9030109021
9046022002
9046046003
9046905001
9046906005
9095904001
9163160622
91651B0820

58 parts on this diagram · 6 diagrams in section
