PARKING BRAKE & CABLE

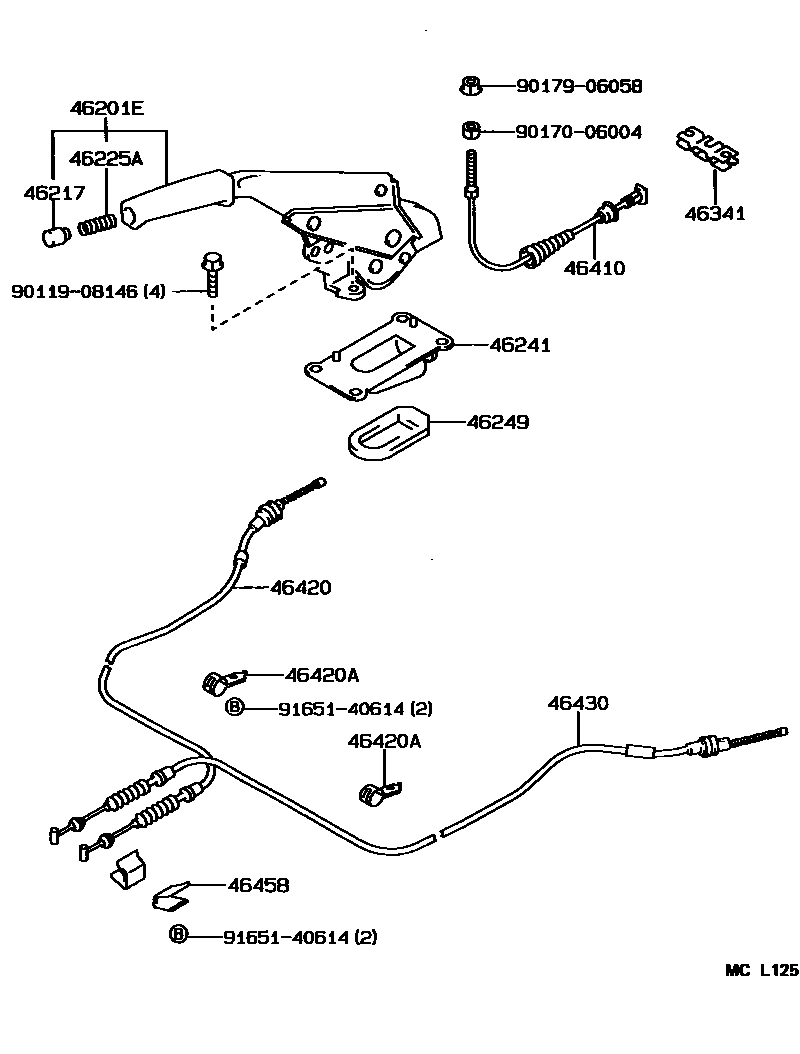

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-12101-B0i199009-199508
SHADOW GRAY,TRIM1#
main46201-12101-J0i199009-199308
DARK BLUE,TRIM8#
main46201-12111-03i199009-199508
SHADOW GRAY,TRIM1#
main46201-12111-J0i199009-199308
DARK BLUE,TRIM8#
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-12020i199308-199508
main46217-12020-J0i199009-199308
DARK BLUE,TRIM8#
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10069i199009-199508
46241BOOT, PARKING BRAKE LEVER
main46241-12080i199009-199508
46249SHIELD, PARKING BRAKE HOLE
main46249-32010i199009-199508
46341EQUALIZER, PARKING BRAKE
main46341-32010i199009-199508
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-12190i199009-199508
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-12371i199009-199508
46420ACLAMP, NO.1(FOR PARKING BRAKE CABLE)
main90461-12121i199009-199508
main90949-01479i199009-199508
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-12271i199009-199508
46458RETAINER, CABLE
main46458-50010i199009-199508
9011908146
9017006004
9017906058
9165140614

15 parts on this diagram · 1 diagram in section
