EPC Data

FUEL TANK & TUBE

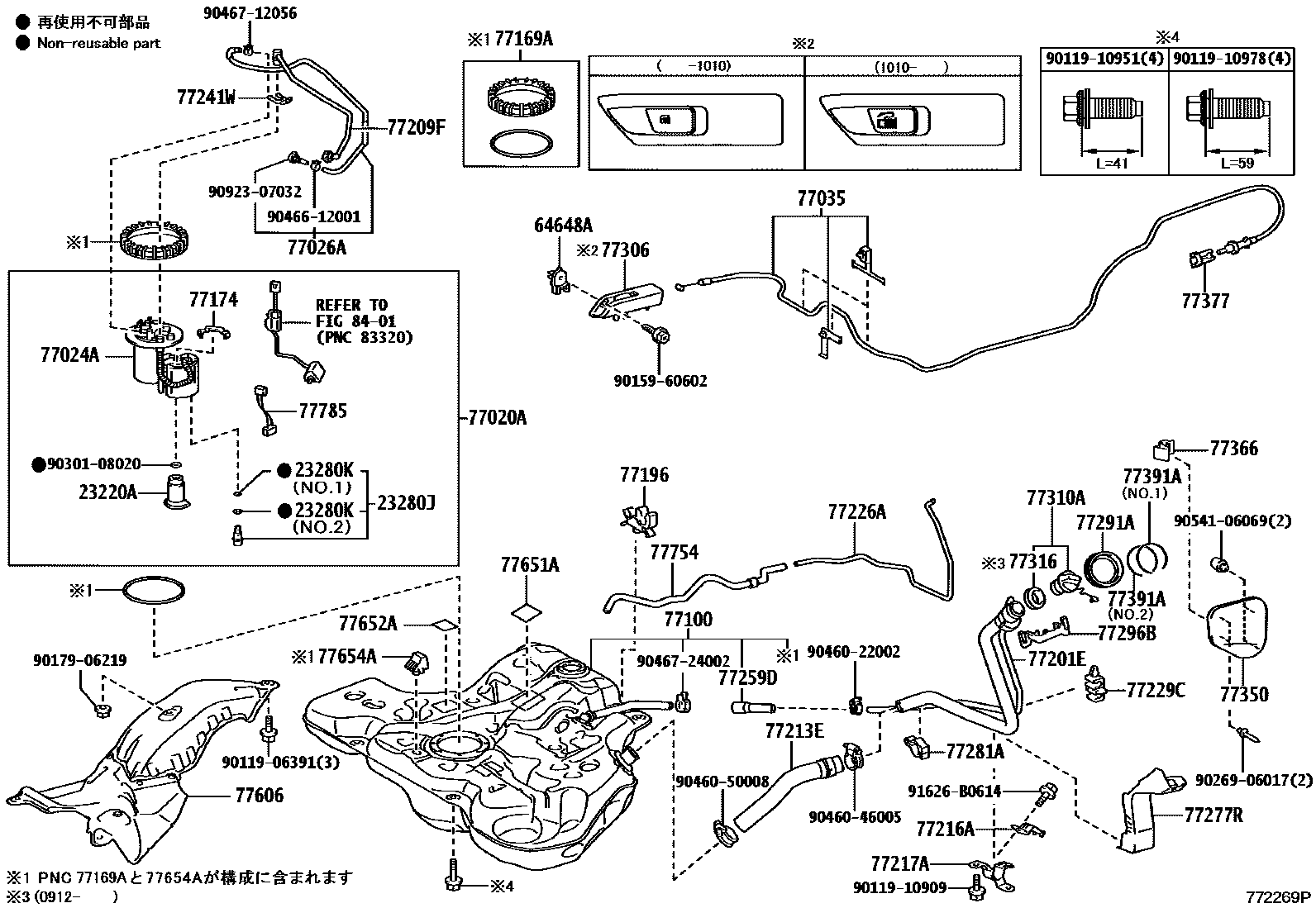

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-22120i200710-200912
main23220-37070i200710-201203
main23220-37071i201204
main23220-37120i200710-201203
main23220-37121i201204
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i200710-200912
main23280-21020i200710-200912
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i200710-201512
main90301-15024i200710-201512
64648AGROMMET, LUGGAGE DOOR LOCK OPENER
main64648-12020i200710-200912
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-12600i200710-200912
main77020-12610i200710-201409
main77020-12611i201410
main77020-12620i200710-201409
main77020-12621i201410
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-12030i201410
main77024-12050i200710-201409
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-12030i200710-200912
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-12570i200710-200912
77100TANK ASSY, FUEL
main77001-12A30i200710-200810
main77001-12A31i200810-201210
main77001-12A32i201210
main77001-12B70i200710-200912
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52010i200810-200912
main77169-52040i200710-200912
77174SUPPORT, FUEL SUCTION, NO.1
main77174-12020i200710-200912
77196CLAMP, EVAPORATION VENT TUBE, NO.1
main77196-12080i200710-201211
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-12760i200710-200912
main77201-12790i200710-200912
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-12210i200710-200912
main77209-12220i200710-200912
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-12270i200710-200912
main77213-12280i200710-200912
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-12190i200710-201512
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-47080i200710-201512
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-12060i200710-200912
main77226-12070i200710-200912
77229CCLAMP, BREATHER TUBE
main77229-12070i200710-200912
77241WCLIP, TUBE JOINT
main77241-33011i200912
main77241-60320i200710-200912
77259DHOSE, FUEL, NO.1
main77259-76010i200710-201512
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12230i200710-200912
77281ACLAMP, FUEL FILLER PIPE
main77281-12100i200710-200912
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-12220i200710-200912
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77296-52020i200710-200912
main77296-52030i200710-200912
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-52030i200710-201010
main77306-52050i201010
77310ACAP ASSY, FUEL TANK
main77300-52030i200710-200912
77316GASKET, FUEL TANK CAP
main77316-52040i200912
77350LID ASSY, FUEL FILLER OPENING
main77350-12520i200710-200912
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-30080i200710-200912
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12060i200710-201107
main77377-52020i201108-201112
main77377-75010i201201
77391ARING, FUEL INLET BOX
main77391-12020i200710-200912
main77391-46010i200710-200912
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-12130i200710-200912
77651ACUSHION, FUEL TANK, NO.1
main77651-12070i200710-200912
77652ACUSHION, FUEL TANK, NO.2
main77652-45020i200710-200912
77654ACUSHION, FUEL TANK, NO.4
main77654-12090i200710-200912
77754HOSE, CHARCOAL CANISTER OUTLET, NO.1
main77754-12160i200710-201211
main77754-12161i201211
main77754-12180i200710-200912
77785HARNESS, FUEL PUMP
main77785-12020i200710-201308
main77785-12021i201309
8401
9011906391
9011910909
9011910951
9011910978
9015960602
9017906219
9026906017
9030108020
9046022002
9046046005
9046050008
9046612001
9046712056
9046724002
9054106069
9092307032
91626B0614

56 parts on this diagram · 3 diagrams in section
