BRAKE MASTER CYLINDER

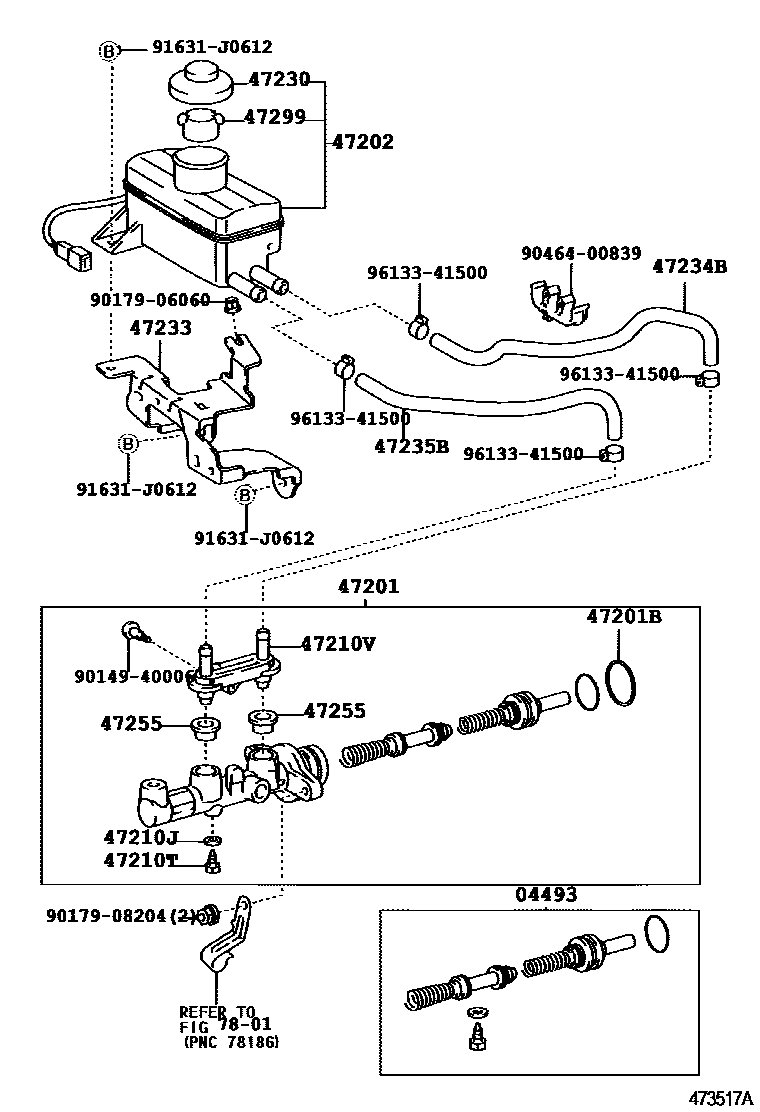

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-1A010i200105-200405
main04493-1A030i200405
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-13070i200105-200304
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90029-20059i200105-200304
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-13020i200105-200304
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i200112-200304
main90430-06104i200105-200112
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i200105-200304
47210VUNION(FOR BRAKE MASTER CYLINDER)
main90029-40011i200105-200304
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-12040i200105-200304
47233BRACKET, RESERVOIR
main47233-13020i200105-200304
47234BTUBE, RESERVOIR, NO.1
main47234-13020i200105-200304
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-13020i200105-200304
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i200105-200304
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-20060i200105-200304
7801
9014940006
9017906060
9017908204
9046400839
91631J0612
9613341500

20 parts on this diagram · 1 diagram in section
