BRAKE MASTER CYLINDER

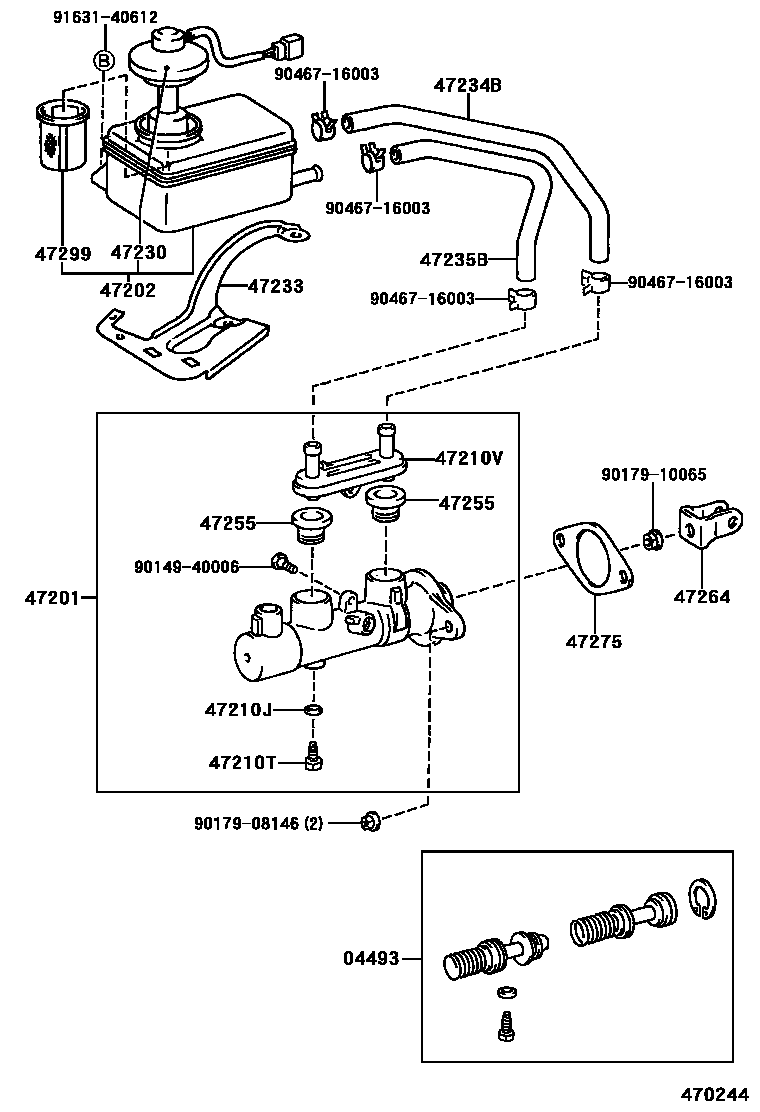

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-12200i199904
main04493-32080i199701-199904
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-13060i199904
main47201-44060i199701-199904
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-13030i199701
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i199904
main90430-06104i199701-199904
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i199701
47210VUNION(FOR BRAKE MASTER CYLINDER)
main90029-40011i199701
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-13030i199701
47233BRACKET, RESERVOIR
main47233-13010i199701
47234BTUBE, RESERVOIR, NO.1
main47234-13010i199701
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-13010i199701
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199701
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-20070i199701
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i199701
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-32010i199701
9014940006
9017908146
9017910065
9046716003
9163140612

19 parts on this diagram · 1 diagram in section
