ALTERNATOR

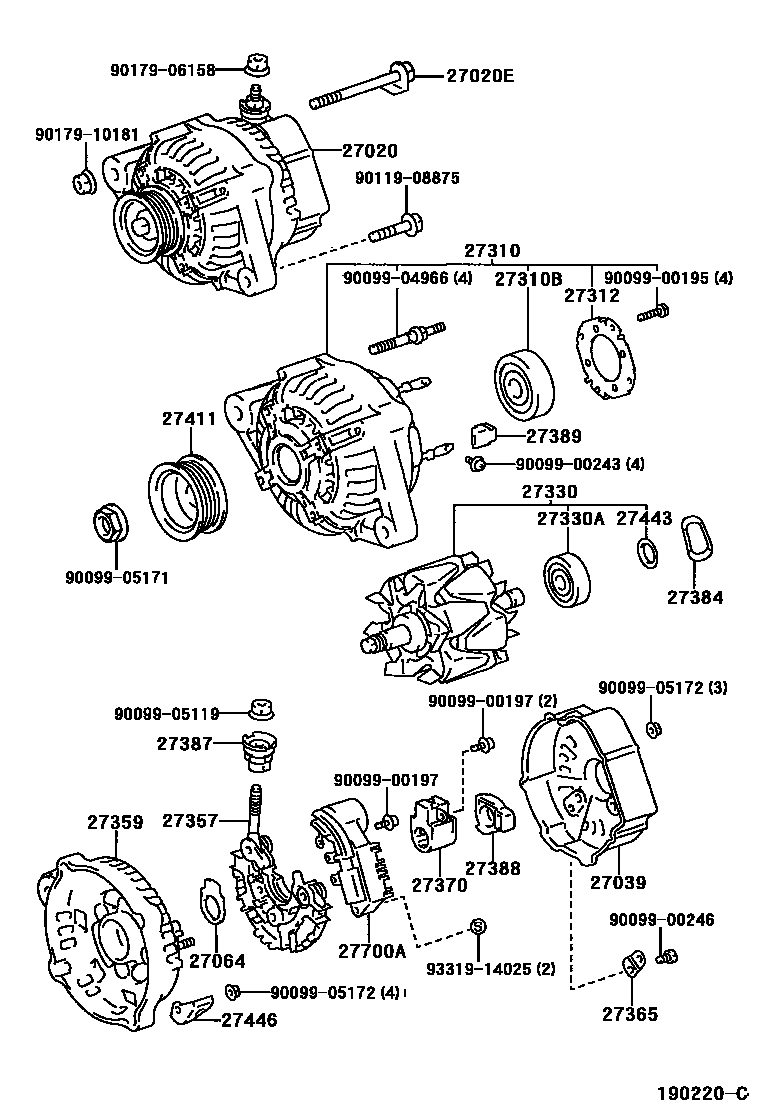

Parts diagram
27020ALTERNATOR ASSY
main27060-15140i199701-199705
main27060-16460i199705
27020EBOLT(FOR ALTERNATOR)
main90105-10336i199701
27039COVER, ALTERNATOR REAR END
main27039-55080i199701-200104
main27039-70470i200104
27064SEAL, ALTERNATOR PLATE
main27064-42010i199701
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-15180i199701-199705
main27310-16430i199705
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10192i199701
27312PLATE, RETAINER
main27312-42010i199701
27330ROTOR ASSY, ALTERNATOR
main27330-16390i200007
main27330-76030i199701-200007
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199701
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-55080i199701
27359FRAME, ALTERNATOR RECTIFIER END
main27359-15180i199701
27365PLATE, TERMINAL
main27365-55080i199701
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-75060i199701
27384WASHER
main27384-50030i199701
27387INSULATOR, TERMINAL
main27387-42020i199701-199708
main27387-42021i199708
27388COVER, ALTERNATOR BRUSH
main27388-42010i199701
27389INSULATOR, TERMINAL
main27389-42010i199701
27411PULLEY, ALTERNATOR
main27411-42030i199701
27443COVER, ALTERNATOR BEARING
main27443-63020i199701
27446CLIP, ALTERNATOR CORD
main27446-15170i199701
27700AREGULATOR ASSY, GENERATOR
main27700-74040i199701
9009900195
9009900197
9009900243
9009900246
9009904966
9009905119
9009905171
9009905172
9011908875
9017906158
9017910181
9331914025

33 parts on this diagram · 1 diagram in section
