FUEL TANK & TUBE

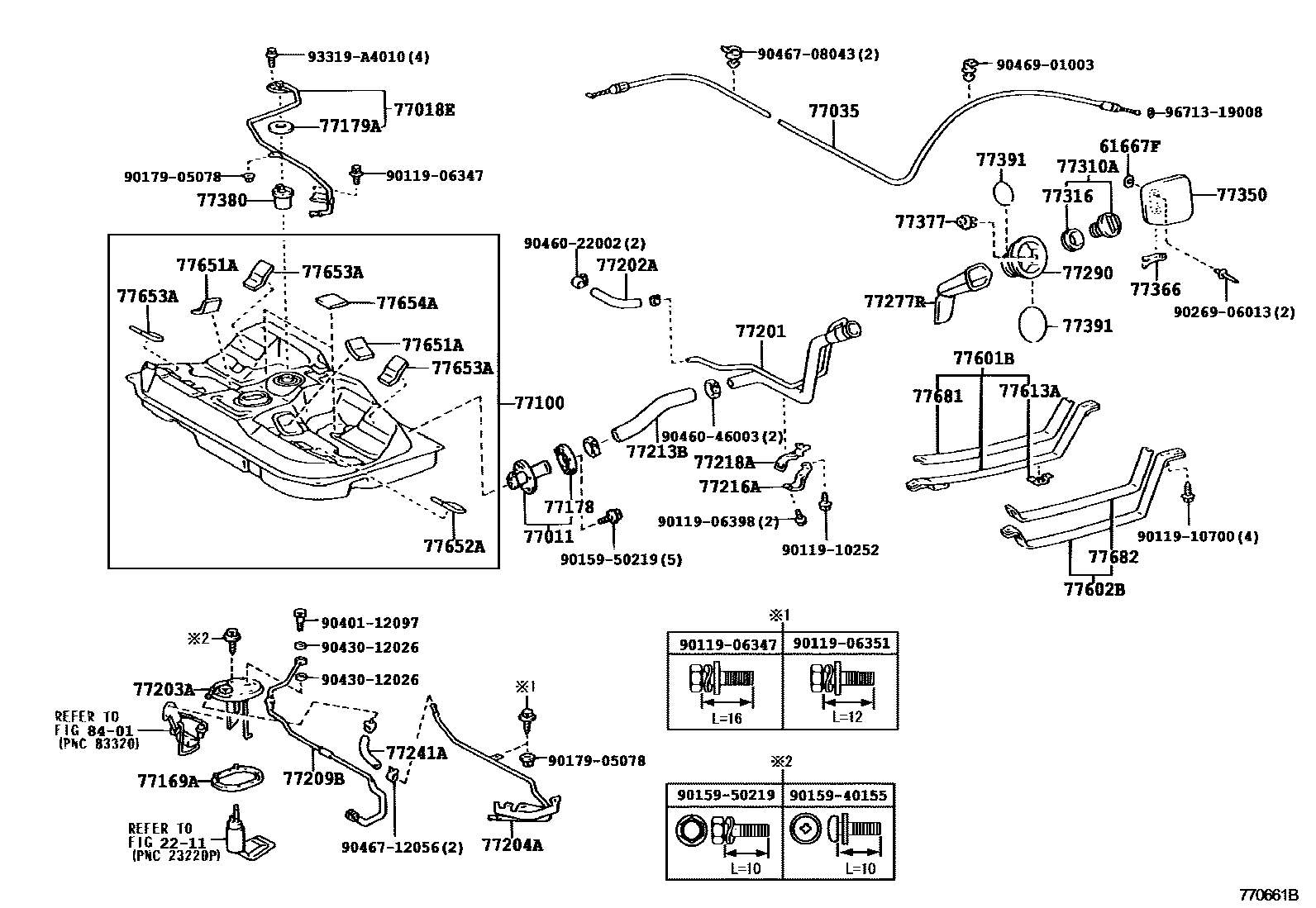

Parts diagram
2211
61667FSEAL, QUARTER PANEL
main61667-12110i199505-199705
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-12090i199505-200008
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-12020i199505-199705
main77018-12050i199704-200008
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-12340i199505-200008
77100TANK ASSY, FUEL
main77001-12932i199505-199704
main77001-12937i199704-200008
77169AGASKET, FUEL SUCTION TUBE SET
main77169-20040i199505-200008
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-20030i199505-200008
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-26010i199505-200008
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-12430i199505-200008
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main95311-13022i199505-200008
77203ATUBE SUB-ASSY, FUEL SUCTION
main77203-12140i199505-200008
main77203-12220i199505-200008
77204ATUBE, FUEL TANK RETURN
main77204-12050i199505-199704
main77204-12080i199704-200008
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-12110i199505-199704
main77209-12130i199704-200008
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-12170i199505-200008
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-12070i199505-200008
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-12030i199505-200008
77241AHOSE, FUEL, NO.1 (FOR MAIN TUBE, NO.1)
main95333-06020i199505-200008
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12160i199505-200008
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-12120i199505-200008
77310ACAP ASSY, FUEL TANK
main77310-16011i199505-199803
main77310-48010i199803-200008
77316GASKET, FUEL TANK CAP
main77316-16010i199505-200008
77350LID ASSY, FUEL FILLER OPENING
main77350-12380i199505-200008
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-12090i199505-200008
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i199505-200008
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i199505-200008
77391RING, FUEL INLET BOX
main77391-12020i199505-200008
main77391-12030i199505-200008
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-12210i199505-200008
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-12150i199505-200008
77613ABRACKET, FUEL TANK BAND, NO.1
main77613-16030i199505-200008
77651ACUSHION, FUEL TANK, NO.1
main77651-20050i199505-200008
77652ACUSHION, FUEL TANK, NO.2
main77652-12110i199505-200008
77653ACUSHION, FUEL TANK, NO.3
main77653-17010i199505-200008
77654ACUSHION, FUEL TANK, NO.4
main77654-12070i199505-200008
77681SEAT, FUEL TANK BAND, RH
main77681-32060i199505-200008
77682SEAT, FUEL TANK BAND, LH
main77681-32060i199505-200008
8401
9011906347
9011906351
9011906398
9011910252
9011910700
9015940155
9015950219
9017905078
9026906013
9040112097
9043012026
9046022002
9046046003
9046708043
9046712056
9046901003
93319A4010
9671319008

55 parts on this diagram · 2 diagrams in section
