REAR DISC BRAKE CALIPER & DUST COVER

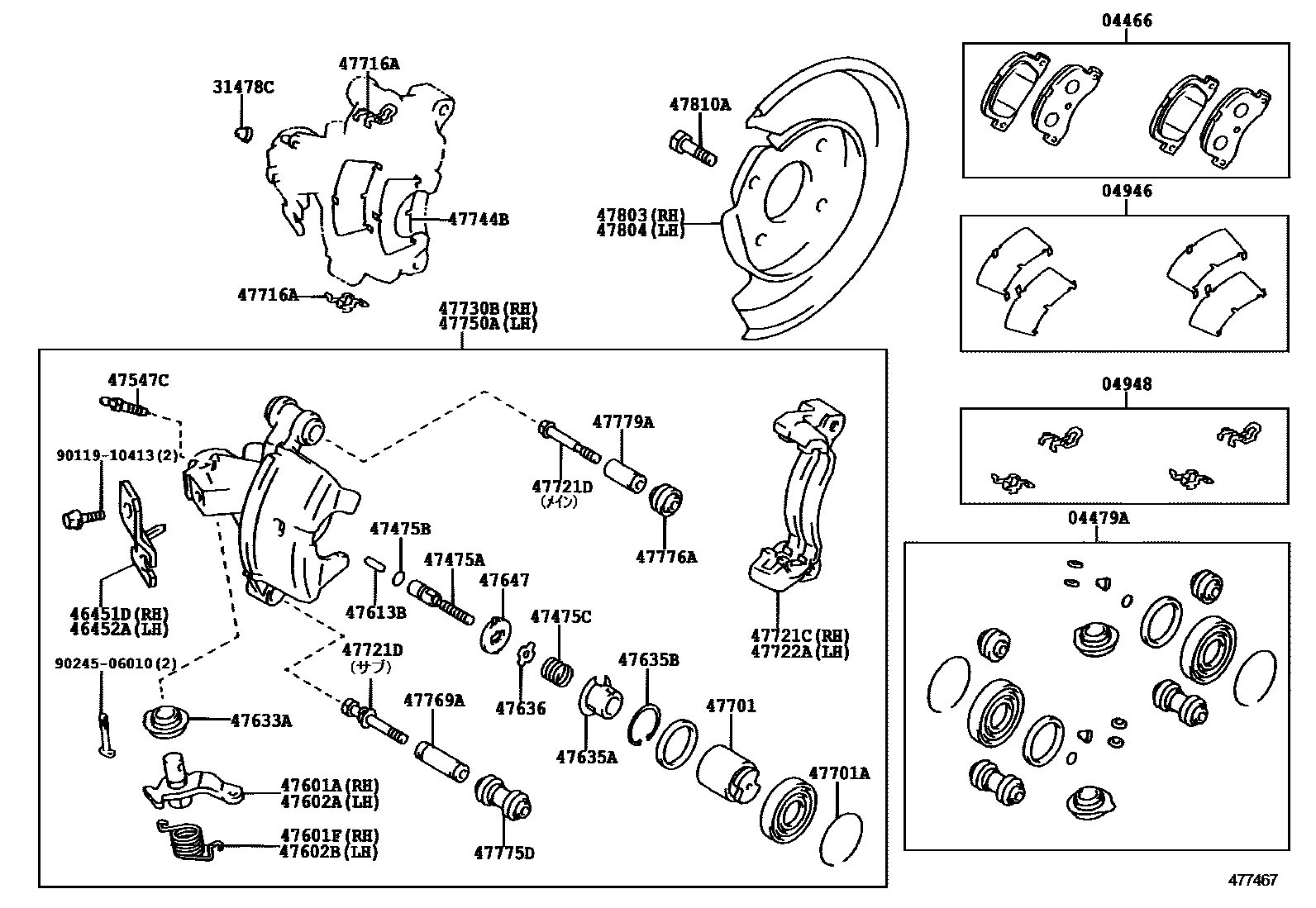

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-12040i199505-200008
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-12190i199505-200008
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-12010i199505-200008
04948FITTING KIT, DISC BRAKE, REAR
main04948-12020i199505-200008
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i199505-200008
46451DBRACKET, PARKING BRAKE CABLE SUPPORT, RH
main46451-12030i199505-200008
46452ABRACKET, PARKING BRAKE CABLE SUPPORT, LH
main46452-12020i199505-200008
47475ABOLT, PAD ADJUSTING(FOR REAR DISC BRAKE)
main47475-12030i199505-200008
47475BRING, O(FOR REAR DISC BRAKE PAD ADJUSTING BOLT)
main90301-09007i199505-200008
47475CSPRING, COMPRESSION(FOR PAD ADJUSTING BOLT)
main90501-23051i199505-200008
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i199505-200008
47601ACRANK SUB-ASSY, PARKING BRAKE, RH
main47601-12030i199505-200008
47601FSPRING, TORSION(FOR PARKING BRAKE CRANK RH)
main90508-32021i199505-200008
47602ACRANK SUB-ASSY, PARKING BRAKE, LH
main47602-12030i199505-200008
47602BSPRING, TORSION(FOR PARKING BRAKE CRANK LH)
main90508-32020i199505-200008
47613BSTRUT, PARKING BRAKE(FOR REAR BRAKE)
main47613-12020i199505-200008
47633ABOOT, PARKING BRAKE CRANK
main47633-12010i199505-200008
47635ARETAINER, ADJUSTING BOLT SPRING(FOR REAR DISC BRAKE)
main47635-12020i199505-200008
47635BRING(FOR REAR BRAKE ADJUSTING BOLT SPRING RETAINER)
main90521-32002i199505-200008
47636PLATE, ADJUSTING BOLT SPRING(FOR REAR DISC BRAKE)
main47636-12010i199505-200008
47647STOPPER, AUTOMATIC ADJUST BOLT(FOR REAR DISC BRAKE)
main47647-12020i199505-200008
47701PISTON SUB-ASSY, REAR DISC BRAKE
main47701-12030i199505-200008
47701ARING, SET(FOR DISC BRAKE PISTON, REAR)
main90522-43004i199505-200008
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47716-12020i199505-200008
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-12190i199505-200008
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90109-08098i199505-200008
main90119-08431i199505-200008
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47721-12190i199505-200008
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-12460i199505-200008
47744BSHIM, ANTI-SQUEAL(FOR REAR DISC BRAKE)
main47744-12080i199704-199705
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-12460i199505-200008
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-28010i199505-200008
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-14010i199505-200008
47776ABOOT, MAIN PIN(FOR REAR DISC BRAKE)
main47776-12020i199505-200008
47779ABUSH, CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47779-12010i199505-200008
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47803-12060i199505-200008
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47804-12060i199505-200008
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-10167i199505-200008
9011910413
9024506010

39 parts on this diagram · 1 diagram in section
