INJECTION PUMP ASSEMBLY

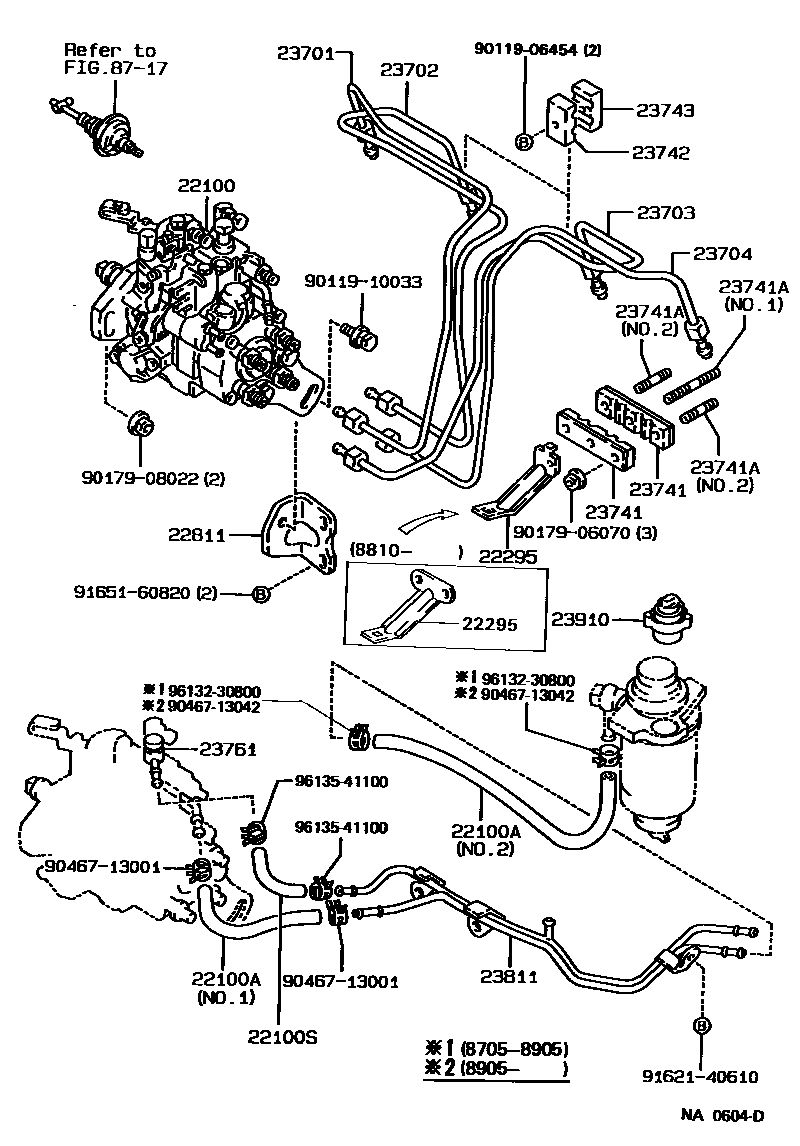

Parts diagram
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-6A330i198705-198908
main22100-6A340i198705-198908
main22100-6A350i198705-198908
main22100-6A350i198705-198905
main22100-6A360i198705-198905
main22100-6A360i198805-198905
main22100-6A370i198705-198905
main22100-6A400i198808-198908
main22100-6A410i198808-198908
main22100-6A420i198808-198908
main22100-6A430i198808-198908
main22100-6A770i198905-199108
main22100-6A780i198905-199108
main22100-6A780i198905-199106
main22100-6A790i198905-199108
main22100-6A800i198905-199106
main22100-6A800i198905-199108
main22100-6A810i198905-199106
main22100-6A820i198905-199106
main22100-6A830i198908-199108
main22100-6A840i198908-199106
main22100-6A850i198908-199106
main22100-6A860i198908-199106
main22100-6D030i198910-199106
main22100-6D040i198910-199106
22100AHOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
main23271-64150i198905-199108
NO.2
main23271-64150i198802-198908
main23273-64030i198905-199108
NO.1
main23273-64030i198705-198908
main95333-08030i198705-198802
22100SHOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
main95333-06020i198705-199108
22295BRACKET, INJECTION PUMP CONNECTOR
main22295-64010i198705-198810
main22295-64011i198810-199108
22811STAY, INJECTION PUMP, NO.1
main22811-64010i198705-199108
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-64050i198809-199108
main23701-64060i198705-198809
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-64050i198809-199108
main23702-64060i198705-198809
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-64050i198810-199108
main23703-64060i198705-198809
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-64050i198810-199108
main23704-64060i198705-198809
23741CLAMP, INJECTION PIPE, NO.1
main23741-64010i198705-199108
23741ABOLT, STUD(FOR INJECTION PIPE CLAMP)
main90116-06275i198705-199108
main92122-60622i198705-199108
23742CLAMP, INJECTION PIPE, NO.2
main23741-54010i198705-199108
23743CLAMP, INJECTION PIPE, NO.3
main23742-54010i198705-199108
23761PIPE, NOZZLE LEAKAGE, NO.1
main23764-64030i198705-199108
23811PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
main23811-64040i198705-199108
23910HEATER ASSY, FUEL
main23910-64010i198705-199108
8717
9011906454
9011910033
9017906070
9017908022
9046713001
9046713042
9162140610
9165160820
9613230800
9613541100

27 parts on this diagram · 1 diagram in section
