CYLINDER HEAD

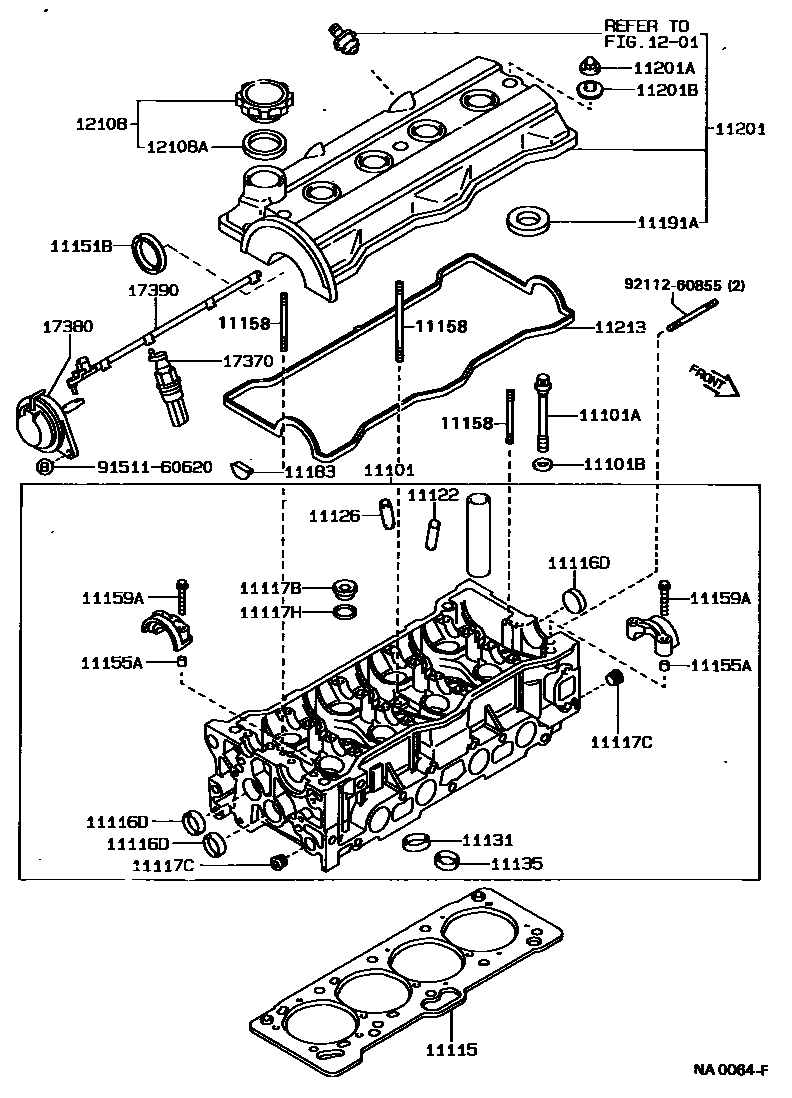

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-16030i198705-198905
main11101-16110i198905-199205
main11101-19156i198705-199109
main11101-19196i199008-199109
main11101-19205i198705-198908
main11101-19215i198705-199106
main11101-19235i198710-198908
main11101-19255i198905-199205
main11101-19265i198905-199205
main11101-64060i198705-198901
main11101-64061i198901-198908
main11101-64121i198910-199106
main11101-64141i198905-199109
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-09002i198705-199109
main90105-11018i198705-199009
*11-1.25PX123-51.5
main90105-11019i198705-199009
*11-1.25PX145-51.5
main90109-10058i198705-199205
INTAKE
main90109-10059i198705-199205
EXHAUST
main90910-02097i198905-199109
*11-1.25PX130-50
main90910-02099i198905-199109
*11-1.25PX152-50
main90910-02101i199008-199109
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-09015i198705-199109
main90201-09024i199008-199109
main90201-10344i198705-199205
main90201-12222i198705-199109
11115GASKET, CYLINDER HEAD
main11115-11010i198705-199109
main11115-15071i198705-198905
main11115-15072i198905-199201
main11115-15073i199201-199205
main11115-16070i198705-199205
main11115-16081i198710-198809
main11115-16082i198809-199106
main11115-64070i198705-198905
main11115-64100i198910-199009
main11115-64110i198905-199109
main11115-64120i199009-199101
main11115-64121i199101-199106
11116DPLUG, TIGHT, NO.4
main96411-42800i198705-199205
11117BPLUG, W/HEAD TAPER SCREW, NO.2
main90341-20002i198705-199205
11117CPLUG, W/HEAD TAPER SCREW, NO.3
main90344-53005i198705-199205
11117HGASKET(FOR WATER HOLE)
main90430-10204i198705-199109
main90430-12010i198705-199109
main90430-20004i198705-199205
main90430-24007i198705-199205
main90430-33133i198705-199109
main90430-33133i198705-199205
11122BUSH, INTAKE VALVE GUIDE
main11122-10040i198705-199109
main11122-15030i198705-199205
main11122-16020i198705-199205
main11122-64010i198705-199109
main11123-10040i198705-199109
main11123-15030i198705-199205
main11123-16020i198705-199205
main11123-64010i198705-199109
11126BUSH, EXHAUST VALVE GUIDE
main11122-10040i198705-199109
main11122-15030i198705-199205
main11122-16020i198705-199205
main11123-10040i198705-199109
main11123-15030i198705-199205
main11123-16020i198705-199205
main11126-64010i198705-199109
main11127-64010i198705-199109
11131SEAT, INTAKE VALVE
main11131-10020i198705-199109
main11131-11010i198708-199109
main11131-15030i198705-198908
main11131-15040i198705-199205
main11131-16010i198705-199205
main11132-10020i198705-199109
main11132-11010i198708-199109
main11132-15030i198705-198908
main11132-15040i198705-199205
main11132-16010i198705-199205
main11137-10010i198705-199109
main11137-11020i198708-199109
main11138-10010i198705-199109
main11138-11020i198708-199109
11135SEAT, EXHAUST VALVE
main11135-10020i198705-199109
main11135-11010i198708-199109
main11135-15030i198705-199205
main11135-16010i198705-199205
main11136-10020i198705-199109
main11136-11010i198708-199109
main11136-15030i198705-199205
main11136-16010i198705-199205
11151BSEAL, OIL(FOR CAMSHAFT SETTING)
main90311-35008i198905-198911
main90311-35013i198705-199205
main90311-35013i198905-198908
main90311-35017i198705-199002
main90311-35022i199001-199205
main90311-35025i198911-199001
11155APIN, RING W/HEAD
main90253-09001i198705-199205
main90253-11021i198705-199109
11158BOLT, STUD(FOR HEAD TO CYLINDER HEAD COVER)
main90109-06079i198705-199205
main90116-06073i198705-199205
main90116-06074i198705-199205
11159BOLT, STUD(FOR HEAD TO CAMSHAFT BEARING CAP)
main90116-06023i198705-199109
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90109-06080i198705-199205
11183PLUG, SEMICIRCULAR
main11183-15020i198705-199205
main11183-64010i198705-199109
11191AGASKET(FOR SPARK PLUG TUBE)
main11193-15010i198705-199205
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-10010i198705-199109
main11201-15900i198705-198711
main11201-64050i198705-199109
main11201-64080i198910-199106
main11210-15050i198711-199008
main11210-16090i198705-198810
main11210-16100i198711-199205
main11210-16110i198810-198905
main11210-16140i198705-198810
main11210-16160i198905-199205
main11212-16010i198705-198810
main11212-16050i198810-199205
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-06008i198705-199205
main90176-06012i198705-199205
main90176-08007i198705-199109
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-06008i198705-199205
main90210-08020i198705-199205
main90210-09001i198705-199109
11213GASKET, CYLINDER HEAD COVER
main11213-10010i198705-199106
main11213-10011i199106-199109
main11213-15050i198705-199205
main11213-16010i198705-199205
main11213-64020i198705-199101
main11213-64040i199101-199109
main11213-64050i198910-199106
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-11020i198708-199103
main12180-11021i199103-199109
main12180-13030i198705-199205
main12180-55010i198910-199106
main12180-61010i198705-198708
main12180-62010i198705-198908
12108AGASKET(FOR OIL FILLER CAP)
main12195-71020i198705-199109
main90430-37004i198910-199106
main90430-37140i198705-199205
17370VALVE ASSY, SWIRL CONTROL
main17370-15020i198705-198908
17380ACTUATOR ASSY, SWIRL CONTROL
main17380-15030i198705-198908
17390LINK ASSY, SWIRL CONTROL
main17390-15030i198705-198908
9151160620
9211260855

31 parts on this diagram · 4 diagrams in section
