HEATING & AIR CONDITIONING - COOLER UNIT

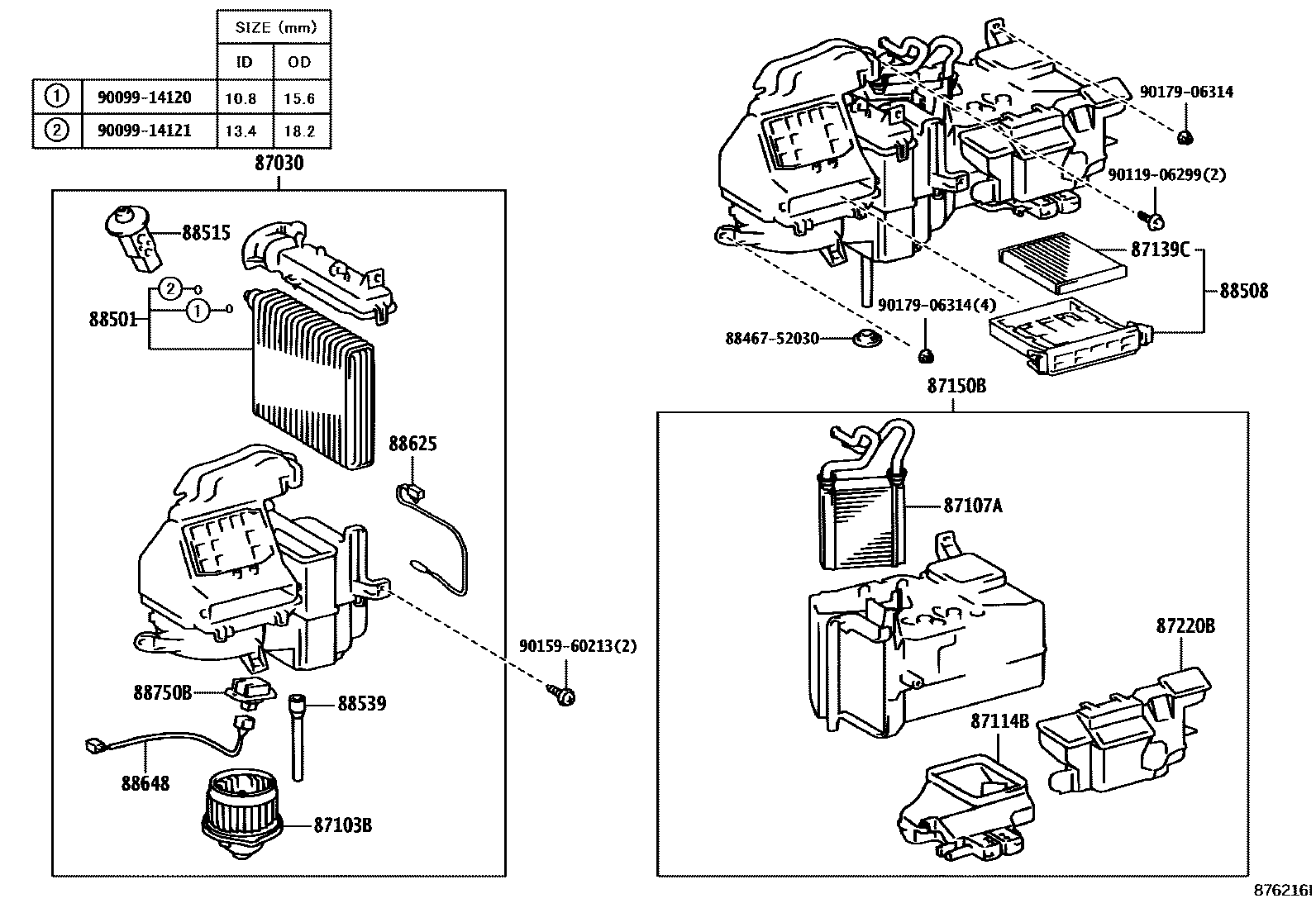

Parts diagram
87030BLOWER ASSY, AIR CONDITIONER
main87030-46010i200304
main87030-46020i200304
main87030-46030i200304
main87030-46040i200304
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-52050i200304-200506
main87103-52050i200506
main87103-52070i200304
main87103-52070i200304
main87103-52110i200507-201008
main87103-52111i201009
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-52010i200304-201104
87114BCOVER, HEATER
main87114-52010i200304
main87114-52020i200304
main87114-52020i200304
87139CFILTER, CLEAN AIR
main87139-12010i200304-201104
main87139-12010i200304-201104
main87139-12010i200304-201104
main88568-12020i200812-201012
main88568-12020i200812-201012
main88568-12020i200304-201104
87150BRADIATOR ASSY, HEATER
main87150-46070i200304
main87150-46080i200304
main87150-52010i200304
main87150-52030i200304
87220BDUCT ASSY, AIR
main87220-52010i200304
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-52070i200304
88508FILTER SUB-ASSY, CLEAN AIR
main88508-46020i200304
main88508-46030i200812-201012
main88508-46030i200812-201012
main88508-46030i200304
88515VALVE, COOLER EXPANSION
main88515-52020i200304-200312
main88515-52040i200312-201104
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-52010i200304
88625THERMISTOR, COOLER, NO.1
main88625-52050i200304
main88625-52050i200304
main88625-52090i200304
88648WIRING, COOLER, NO.1
main88648-52020i200304-200506
main88648-52020i200304
main88648-52050i200304-200901
main88648-52050i200304-200901
main88648-52240i200507
main88648-52260i200901
main88648-52260i200901
88750BTRANSISTOR ASSY, BLOWER RESISTOR
main87138-52010i200304
main88750-52010i200304-200901
main88750-52010i200304-200901
main88750-52020i200901
main88750-52020i200901
8846752030CUSHION, COOLER CONDENSER, NO.1
9009914120
9009914121
9011906299
9015960213
9017906314

20 parts on this diagram · 4 diagrams in section
