HEADLAMP

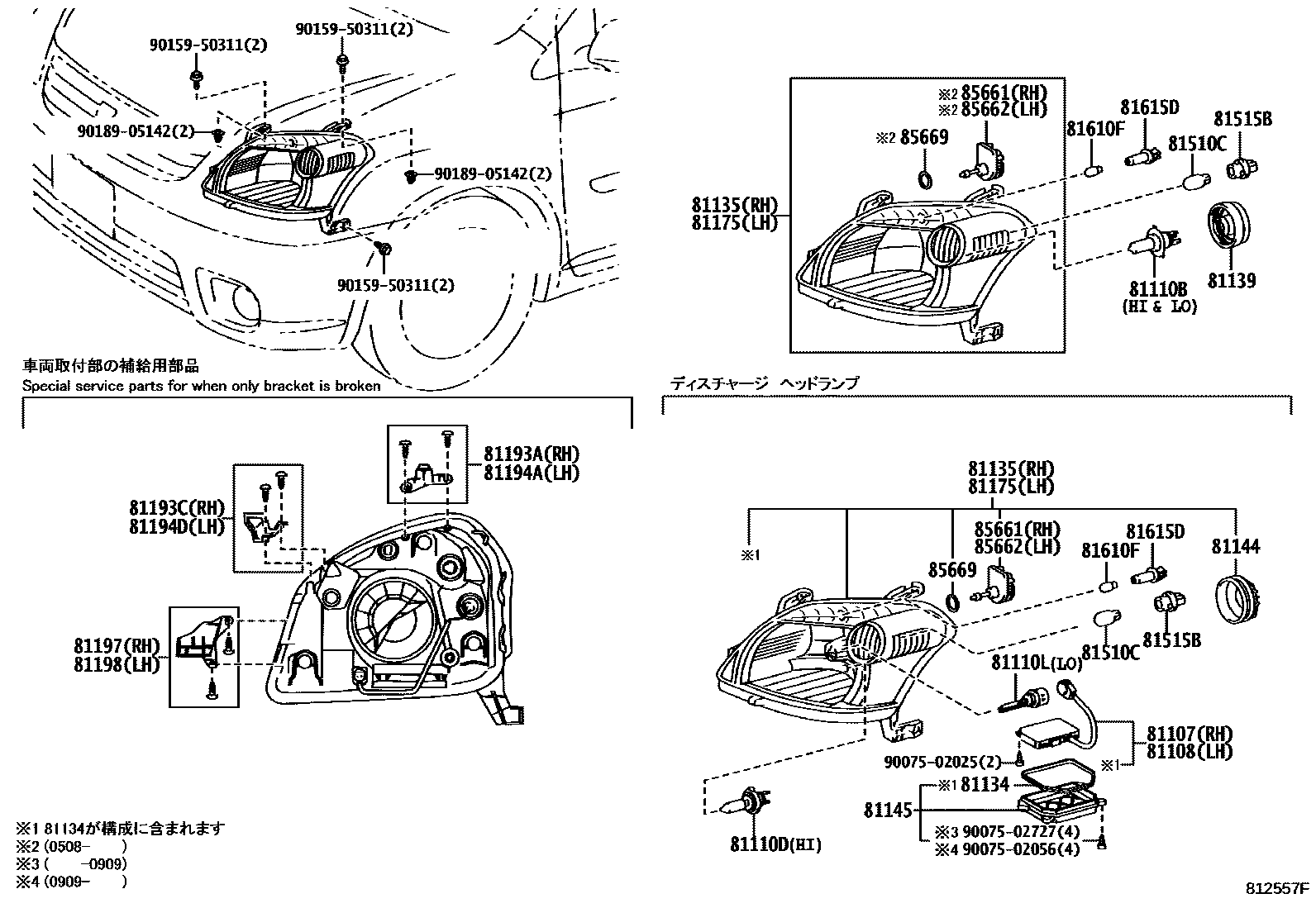

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-2D020i200304-200612
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-2D020i200304-200507
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13058×2i200304
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13063×2i200404-200508
81110LBULB, DISCHARGE HEADLAMP
main90981-20001×2i200304-200612
81134GASKET, HEADLAMP
main90075-68001i200304-200612
81135UNIT ASSY, HEADLAMP, RH
main81130-46050i200508
main81145-46040supersedes 81130-46030i200304-200508
main81145-46060i200508-200612
81139COVER, HEADLAMP SOCKET
main90075-65002×2i200304
81144COVER, HEADLAMP, NO.1
main81135-2D010×2i200304-200612
81145COVER, HEADLAMP, NO.2
main90075-67005×2i200304-200612
main90075-67008×2i200909
81175UNIT ASSY, HEADLAMP, LH
main81170-46050i200508
main81185-46040supersedes 81170-46030i200304-200508
main81185-46060i200508-200612
81193APROTECTOR, HEADLAMP, RH
main81193-46010i200304
81193CRETAINER, RH HEADLAMP PROTECTOR, UPPER RH
main81193-46020i200304
81194APROTECTOR, HEADLAMP, LH
main81194-46010i200304
81194DRETAINER, LH HEADLAMP PROTECTOR, UPPER LH
main81194-46020i200304
81197BRACKET, HEADLAMP, LOWER RH
main81197-46010i200304
81198BRACKET, HEADLAMP, LWR LH
main81198-46010i200304
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15011×2i200304-200508
main90981-15021×2i200508
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i200304
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200304
81615DSOCKET, CLEARANCE LAMP
main90075-60046×2i200304-200704
main90075-60077×2i200704
85661MOTOR, HEADLAMP LEVELING, RH
main85661-12010i200508
main85661-12020i200508-200612
main85661-22020i200304-200508
85662MOTOR, HEADLAMP LEVELING, LH
main85661-12010i200508
main85661-12020i200612
main85661-22020i200304-200508
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120×2i200508
9007502025
9007502056
9007502727
9015950311
9018905142

29 parts on this diagram · 1 diagram in section
