REAR DOOR LOCK & HANDLE

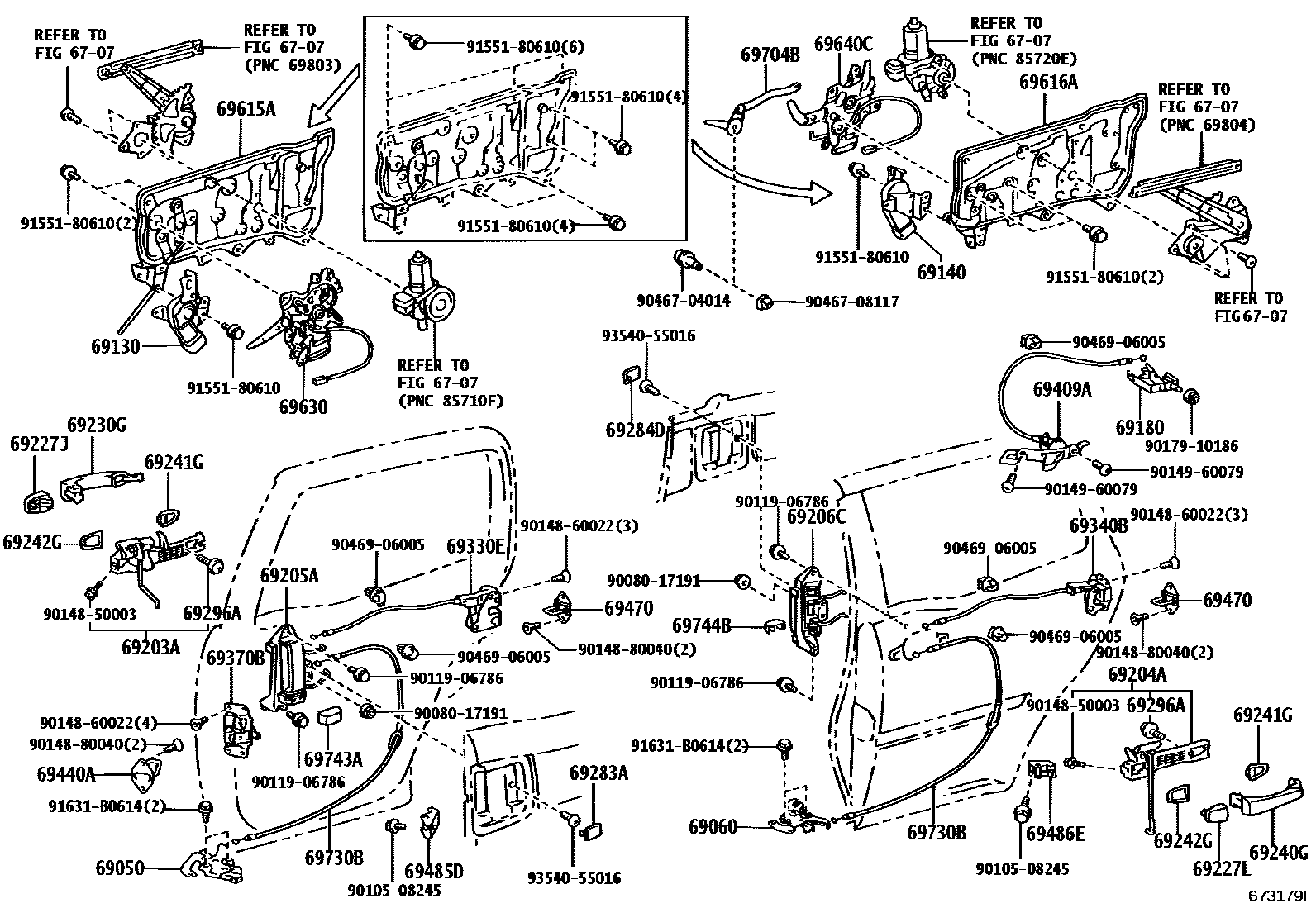

Parts diagram
6707
69050LOCK ASSY, SLIDE DOOR FULL OPEN STOP, RH
main69050-46010i200304
69060LOCK ASSY, SLIDE DOOR FULL OPEN STOP, LH
main69060-46010i200304
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-46010i200304
main69130-46020i200307-200612
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-46010i200304
main69140-46020i200304-200612
69180CONTROL ASSY, SLIDE DOOR HALF OPEN STOPPER
main69180-28060i200304
main69180-46020i200304-200612
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-46010i200304
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-46010i200304
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69207-46010-B0i200304-200607
MD.GRAY,TRIM1#
main69207-46010-E0i200304-200607
MD.NEUTRAL BONE,TRIM4#
main69207-46011-B0i200608-201104
MD.GRAY,TRIM1#
main69207-46011-E0i200608-201104
MD.NEUTRAL BONE,TRIM4#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69208-46010-B0i200304-200607
MD.GRAY,TRIM1#
main69208-46010-E0i200304-200607
MD.NEUTRAL BONE,TRIM4#
main69208-46011-B0i200608-201104
MD.GRAY,TRIM1#
main69208-46011-E0i200608-201104
MD.NEUTRAL BONE,TRIM4#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-28050-A5i200612-201104
WHITE PEARL CS.,070
main69227-28050-B4i200304-200612
GRAY,040 ,1D9 ,3P0 ,3Q9 ,594 ,6T4 ,8N8 ,8R2
main69227-28050-B8i200612-201104
SILVER ME.,1F7
main69227-28050-C0i200812-201104
BLACK MC.,209
main69227-28050-E2i200612-201101
PALE ORANGE MICA METALLIC,4S3
main69227-28050-A0i200304-200612
main69227-28050-A4i200404-200508
main69227-28050-B5i200304-200612
main69227-28050-F2i200304-200612
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-28050-A5i200612-201104
WHITE PEARL CS.,070
main69227-28050-B4i200304-200612
GRAY,040 ,1D9 ,3P0 ,3Q9 ,594 ,6T4 ,8N8 ,8R2
main69227-28050-B8i200612-201104
SILVER ME.,1F7
main69227-28050-C0i200812-201104
BLACK MC.,209
main69227-28050-E2i200612-201101
PALE ORANGE MICA METALLIC,4S3
main69227-28050-A0i200304-200612
main69227-28050-A4i200404-200508
main69227-28050-B5i200304-200612
main69227-28050-F2i200304-200612
69230GHANDLE ASSY, SLIDE DOOR OUTSIDE, RH
main69213-28010-A5i200612-201104
WHITE PEARL CS.,070
main69213-28010-B4i200304-200612
GRAY,040 ,1D9 ,3P0 ,3Q9 ,594 ,6T4 ,8N8 ,8R2
main69213-28010-B8i200612-201104
SILVER ME.,1F7
main69213-28010-C0i200812-201104
BLACK MC.,209
main69213-28010-E2i200612-201101
PALE ORANGE MICA METALLIC,4S3
main69213-28010-A0i200304-200612
main69213-28010-A4i200404-200508
main69213-28010-B5i200304-200612
main69213-28010-F2i200304-200612
69240GHANDLE ASSY, SLIDE DOOR, OUTSIDE LH
main69213-28010-A5i200612-201104
WHITE PEARL CS.,070
main69213-28010-B4i200304-200612
GRAY,040 ,1D9 ,3P0 ,3Q9 ,594 ,6T4 ,8N8 ,8R2
main69213-28010-B8i200612-201104
SILVER ME.,1F7
main69213-28010-C0i200812-201104
BLACK MC.,209
main69213-28010-E2i200612-201101
PALE ORANGE MICA METALLIC,4S3
main69213-28010-A0i200304-200612
main69213-28010-A4i200404-200508
main69213-28010-B5i200304-200612
main69213-28010-F2i200304-200612
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-28060×2i200304
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-60030×2i200304
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-13010-B1i200304-201104
MD.GRAY,TRIM1#
main69283-13010-E0i200304-201104
MD.NEUTRAL BONE,TRIM4#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69283-13010-B1i200304-201104
MD.GRAY,TRIM1#
main69283-13010-E0i200304-201104
MD.NEUTRAL BONE,TRIM4#
69296ASCREW, DOOR INSIDE HANDLE
main69296-48010×2i200304-201104
69330ELOCK ASSY, SLIDE DOOR, RH
main69330-46020i200304
main69200-46010i200304-200612
69340BLOCK ASSY, SLIDE DOOR, LH
main69340-46020i200304
main69300-46010i200304-200612
69370BLOCK ASSY, SLIDE DOOR, FRONT RH
main69370-46020i200304
69409ASTOPPER SUB-ASSY, SLIDE DOOR HALF OPEN
main69409-46030i200304
main69409-46040i200304-200612
69440APLATE ASSY, SLIDE DOOR FRONT LOCK STRIKER
main69440-28020i200709
main69440-46010i200304-200709
69470PLATE ASSY, SLIDE DOOR LOCK STRIKER
main69470-28100×2i200709
main69470-28110×2i200304-200708
69485DSTRIKER, SLIDE DOOR OPEN, RH
main69485-46010i200304
69486ESTRIKER, SLIDE DOOR OPEN, LH
main69486-46020i200304
69615APLATE, DOOR LOCK REMOTE CONTROL BASE, RH
main69615-46010i200304-201104
main69615-46020i200612-201104
69616APLATE, DOOR LOCK REMOTE CONTROL BASE, LH
main69616-46010i200304-201104
main69616-46020i200304-200612
69630CONTROL ASSY, SLIDE DOOR LOCK REMOTE
main69630-46040supersedes 69630-46031i200307-200605
main69630-46041i200606-200612
69640CCONTROL ASSY, SLIDE DOOR LOCK REMOTE, LH
main69640-46040supersedes 69640-46031i200304-200605
main69640-46041i200606-200612
69704BLINK SUB-ASSY, REAR DR LOCKING CONT W/CHILD LOCK LEVER, LH
main69704-46010i200304-201104
69730BCABLE ASSY, SLIDE DOOR LOCK REMOTE CONTROL, RH
main69730-46020×2i200304
69743AKNOB, REAR DOOR LOCK CONTROL, RH
main69743-46010-B0i200304-201104
MD.GRAY,TRIM1#
main69743-46010-E0i200304-201104
MD.NEUTRAL BONE,TRIM4#
69744BKNOB, REAR DOOR LOCK CONTROL, LH
main69744-46010-B0i200304-201104
MD.GRAY,TRIM1#
main69744-46010-E0i200304-201104
MD.NEUTRAL BONE,TRIM4#
9008017191
9010508245
9011906786
9014850003
9014860022
9014880040
9014960079
9017910186
9046704014
9046708117
9046906005
9155180610
91631B0614
9354055016

49 parts on this diagram · 3 diagrams in section
