PARKING BRAKE & CABLE

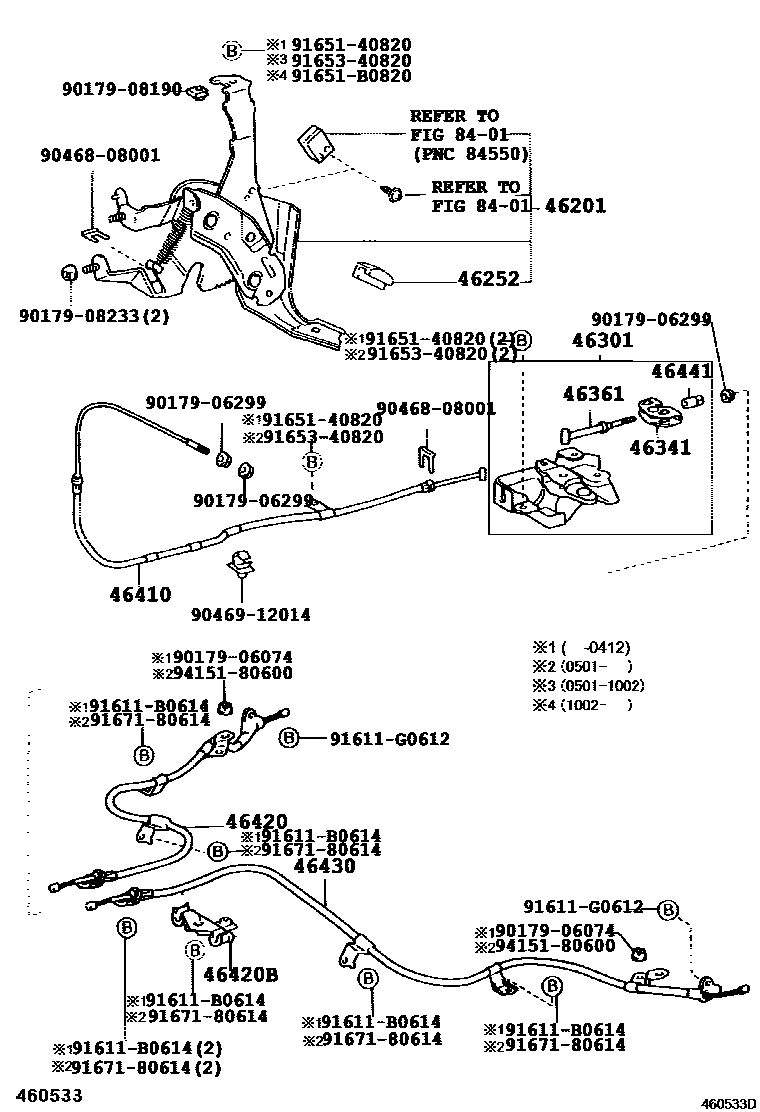

Parts diagram
46201PEDAL SUB-ASSY, PARKING BRAKE
main46210-52020i200304
46252PAD, PARKING PEDAL
main46252-52010i200304
46301LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
main46320-52010i200304-201104
46341EQUALIZER, PARKING BRAKE
main46341-52010i200304
46361ROD, PARKING BRAKE PULL
main46361-52020i200304
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-52010i200304
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-52040i200304-201104
main46420-52061i200304-201104
46420BCLAMP, NO.2(FOR PARKING BRAKE CABLE)
main46451-52010i200304
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-52040i200304-201104
main46430-52061i200304-201104
46441NUT, WIRE ADJUSTING, NO.1
main46441-52010i200304
8401
9017906074
9017906299
9017908190
9017908233
9046808001
9046912014
91611B0614
91611G0612
9165140820
91651B0820
9165340820
9167180614
9415180600

24 parts on this diagram · 2 diagrams in section
