FUEL INJECTION SYSTEM

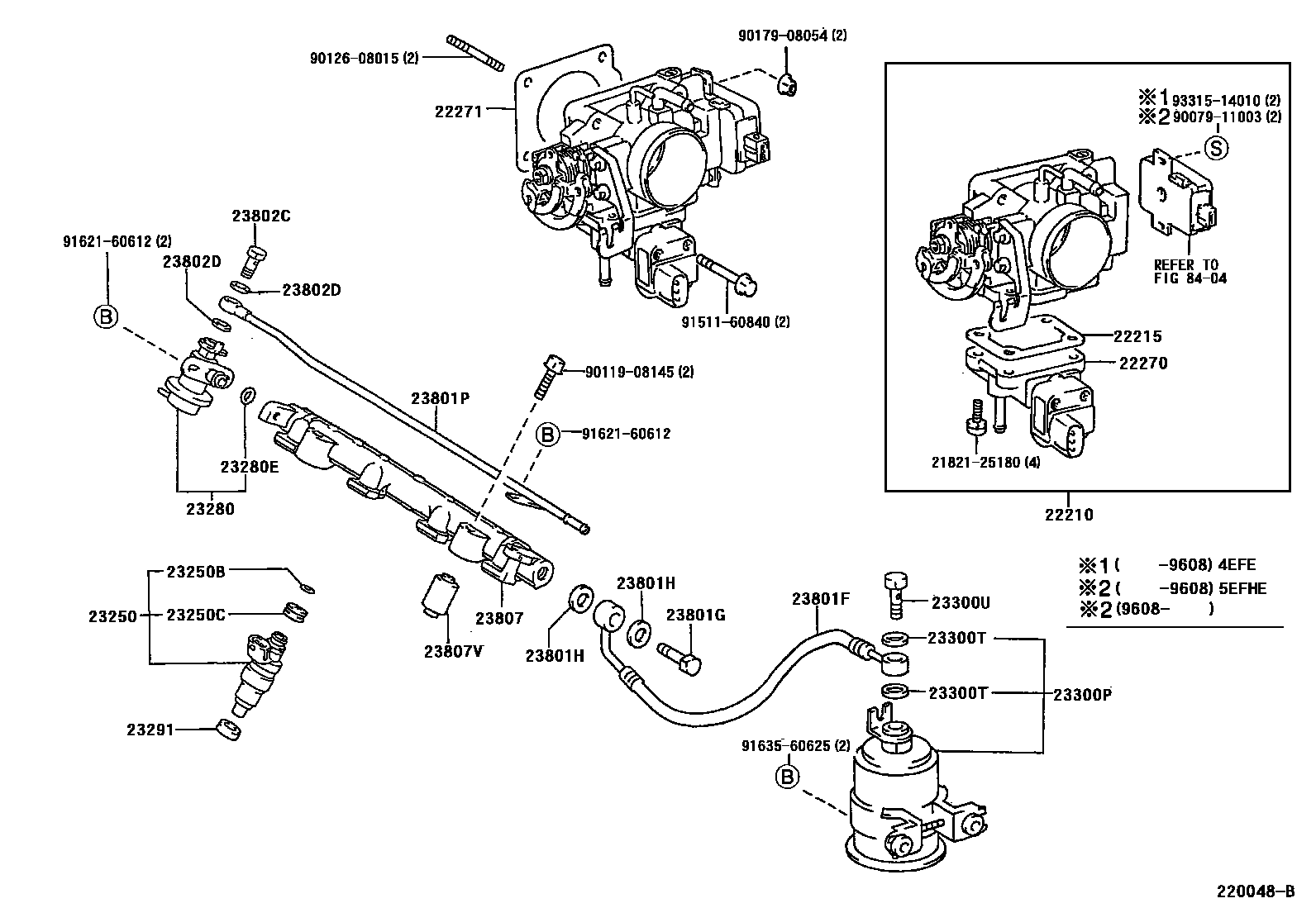

Parts diagram
22210BODY ASSY, THROTTLE
main22210-11400i199508-199608
main22210-11410i199508-199608
main22210-11460i199508
main22210-11470i199508
main22210-11500i199608-199802
main22210-11510i199608-199802
main22210-11590i199712
main22210-11600i199712-199802
22215GASKET, THROTTLE BODY COVER
main22215-74400i199508
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-11010i199508-199802
main22270-11020i199712-199802
22271GASKET, THROTTLE BODY
main22271-11030i199508
23250INJECTOR ASSY, FUEL
main23209-11070i199508
main23209-11100i199508-199608
main23209-11120i199608
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199508-199812
main90301-07024i199812
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i199508
23280REGULATOR ASSY, FUEL PRESSURE
main23280-11040i199508
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07001i199508-199812
main90301-07024i199812
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i199508
23300PFILTER, FUEL(FOR EFI)
main23300-19395i199508
23300TGASKET(FOR FUEL FILTER)
main90430-12026i199508
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i199508
23801FHOSE, FUEL, NO.1
main23271-11300i199601
main90923-01372i199508-199601
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-12029i199508-199601
main90401-12033i199508-199601
23801HGASKET(FOR FUEL PIPE)
main23279-74010i199508-199601
main90430-12026i199508-199601
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-11070i199508
main23801-11090i199508-199608
main23801-11120i199608
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-08004i199508
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-08014i199508
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-11030i199508
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main23890-11010i199508-199604
main23891-11020i199604
8404
2182125180SCREW, 2ND THROTTLE VALVE SET
9007911003
9011908145
9012608015
9017908054
9151160840
9162160612
9163560625
9331514010

31 parts on this diagram · 2 diagrams in section
