EPC Data

BRAKE TUBE & CLAMP

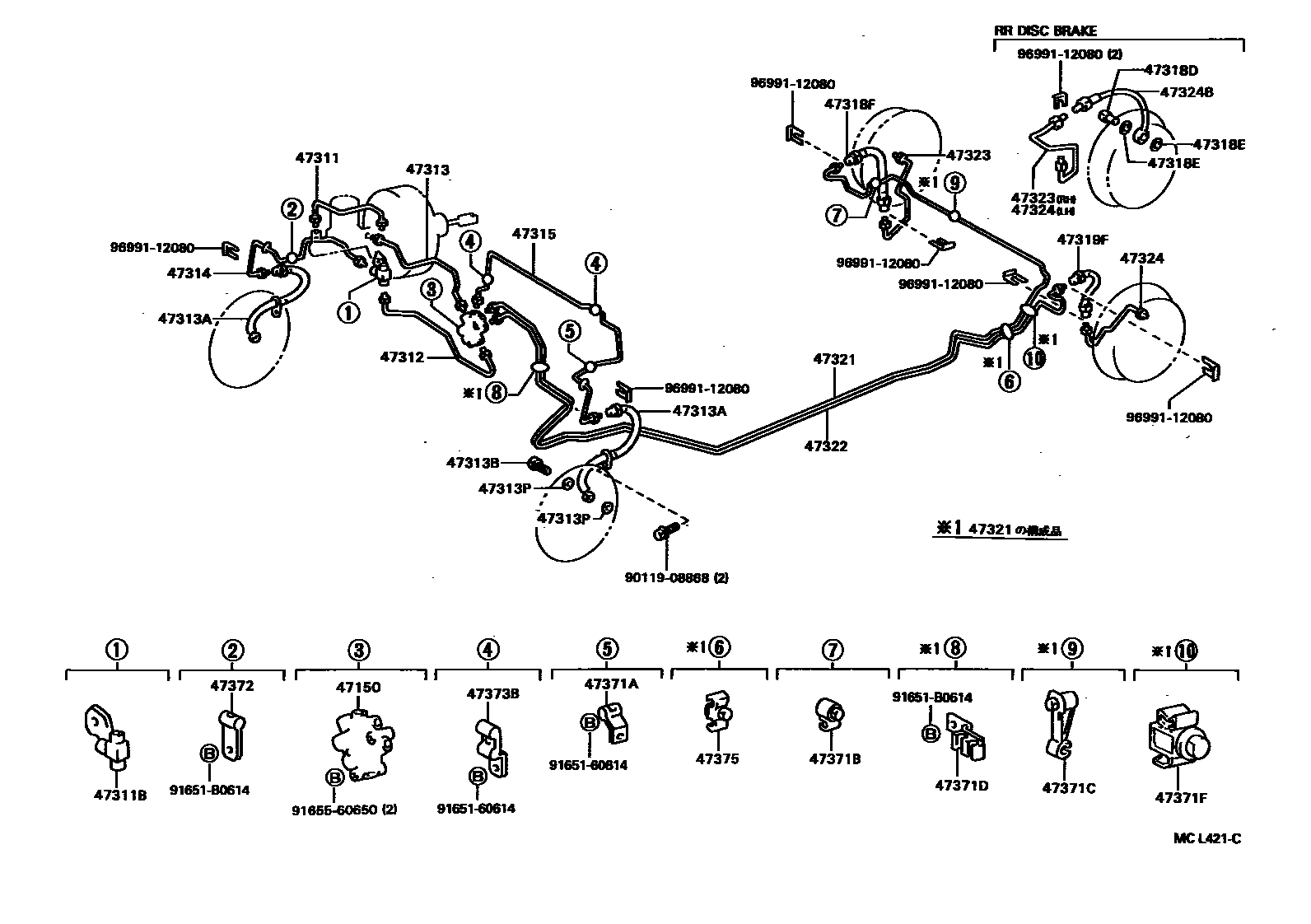

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-20130i199101-199508
main47150-20250i199101-199508
47311TUBE, FRONT BRAKE, NO.1
main47311-10180i199101-199508
main47311-16130i199409-199508
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10168i199101-199212
main90413-10259i199101-199508
47312TUBE, FRONT BRAKE, NO.2
main47312-16110i199212-199409
main47312-16120i199101-199409
main47312-16140i199409-199508
47313TUBE, FRONT BRAKE, NO.3
main47313-16130i199409-199508
main47313-16140i199409-199508
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02644i199101-199409
main90947-02645i199101-199409
main90947-02813i199409-199508
main90947-02814i199409-199508
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015×2i199101-199508
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074×4i199101-199508
47314TUBE, FRONT BRAKE, NO.4
main47314-10230i199409-199508
main47314-16090i199101-199409
47315TUBE, FRONT BRAKE, NO.5
main47315-16090i199409-199508
main47315-16100i199101-199409
main47315-16120i199409-199508
47318TUBE, FRONT BRAKE, NO.8
main47318-16030i199409-199508
main47318-18010i199101-199409
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015×2i199101-199508
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main90430-10074×4i199101-199508
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02603i199101-199409
main90947-02637i199409-199508
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02603i199101-199409
main90947-02637i199409-199508
47321TUBE, REAR BRAKE, NO.1
main47321-16070i199312-199409
main47321-16090i199103-199312
main47321-16140i199409-199508
47322TUBE, REAR BRAKE, NO.2
main47322-16060i199101-199103
main47322-16080i199103-199312
main47322-16130i199409-199508
47323TUBE, REAR BRAKE, NO.3
main47323-16140i199101-199409
main47323-16150i199101-199212
main47323-16170i199409-199508
47324TUBE, REAR BRAKE, NO.4
main47324-16130i199101-199409
main47324-16140i199212-199508
main47324-16160i199409-199508
47324BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE, NO.2)
main90947-02608×2i199101-199508
47371ACLAMP, BRAKE TUBE, NO.1
main47371-10020i199409-199508
main90461-06055i199101-199409
main90461-06221i199409-199508
47371BCLAMP, BRAKE TUBE, NO.6
main47371-10100i199409-199508
47371CCLAMP, BRAKE TUBE, NO.7
main47371-10110i199101-199409
47371DCLAMP, BRAKE TUBE, NO.8
main47371-16030i199103-199312
main47371-30010i199312-199409
47371FCLAMP, BRAKE TUBE, NO.10
main47371-16010i199101-199409
47372CLAMP, BRAKE TUBE, NO.2
main47371-10150i199409-199508
main90461-10738i199409-199508
47373BCLAMP, BRAKE TUBE, NO.3
main90464-00478×2i199101-199212
main90949-01207×2i199409-199508
47375CLAMP, BRAKE TUBE, NO.5
main47371-10080i199101-199409
9011908868
9165160614
91651B0614
9165560650
9699112080

33 parts on this diagram · 3 diagrams in section
