HEATING & AIR CONDITIONING - COMPRESSOR

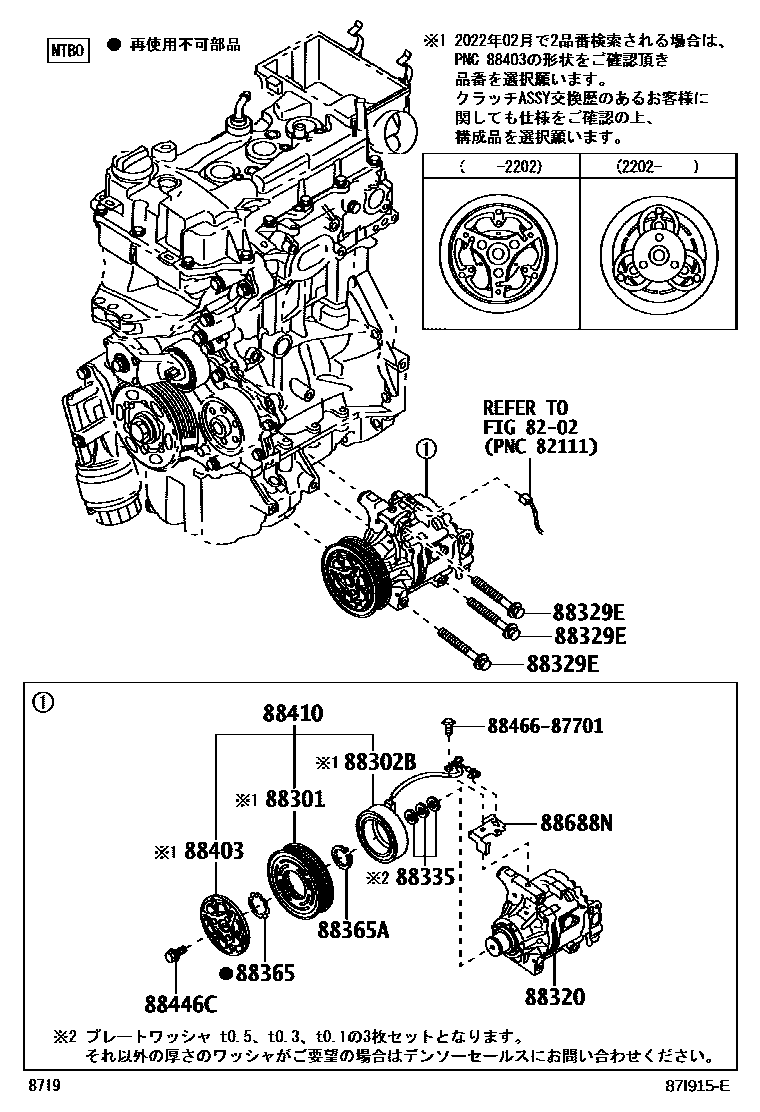

Parts diagram
8202
88301ROTOR SUB-ASSY, MAGNET CLUTCH
main88412-B1060i¥13,200201611-202202
main88412-B1090i¥12,000202202
88302BSTATOR, MAGNET CLUTCH
main88411-B1040i¥6,000201611-202201
main88411-B1070i¥5,400202202
88320COMPRESSOR ASSY, COOLER
main88320-B1070i¥77,200201611-201807
sub88320-B1080¥77,200
main88320-B1080i¥77,200201808-202208
sub88320-B1100¥77,200
main88320-B1100i¥77,200202209
88329EBOLT, COMPRESSOR, NO.1
main88329-B1020i¥440201611-202009
88335GASKET KIT, OVERHAUL
main88335-14020i201611-202009
88365RING, SNAP
main90099-07125i¥250201611-202009
88365ARING, SNAP (FOR COMPRESSOR)
main88365-87201i201611-202009
88403HUB SUB-ASSY, MAGNET CLUTCH
main88403-B1020i¥5,600202202
main88403-B2020i¥5,600201611-201801
sub88403-B2040¥5,600
main88403-B2040i¥5,600201802-202202
88410CLUTCH ASSY, MAGNET
main88410-B1080i¥24,500201611-201801
sub88410-B1090¥24,500
main88410-B1090i¥24,500201802-202201
sub88410-B1120¥24,500
main88410-B1120i¥24,500202202
88446CBOLT, MAGNET CLUTCH SETTING
main90099-04349i201611-202009
88688NBRACKET, COOLER
main88688-B1090i¥390201611-202009
8846687701

13 parts on this diagram · 2 diagrams in section
