E
EPC Data

FUEL TANK & TUBE

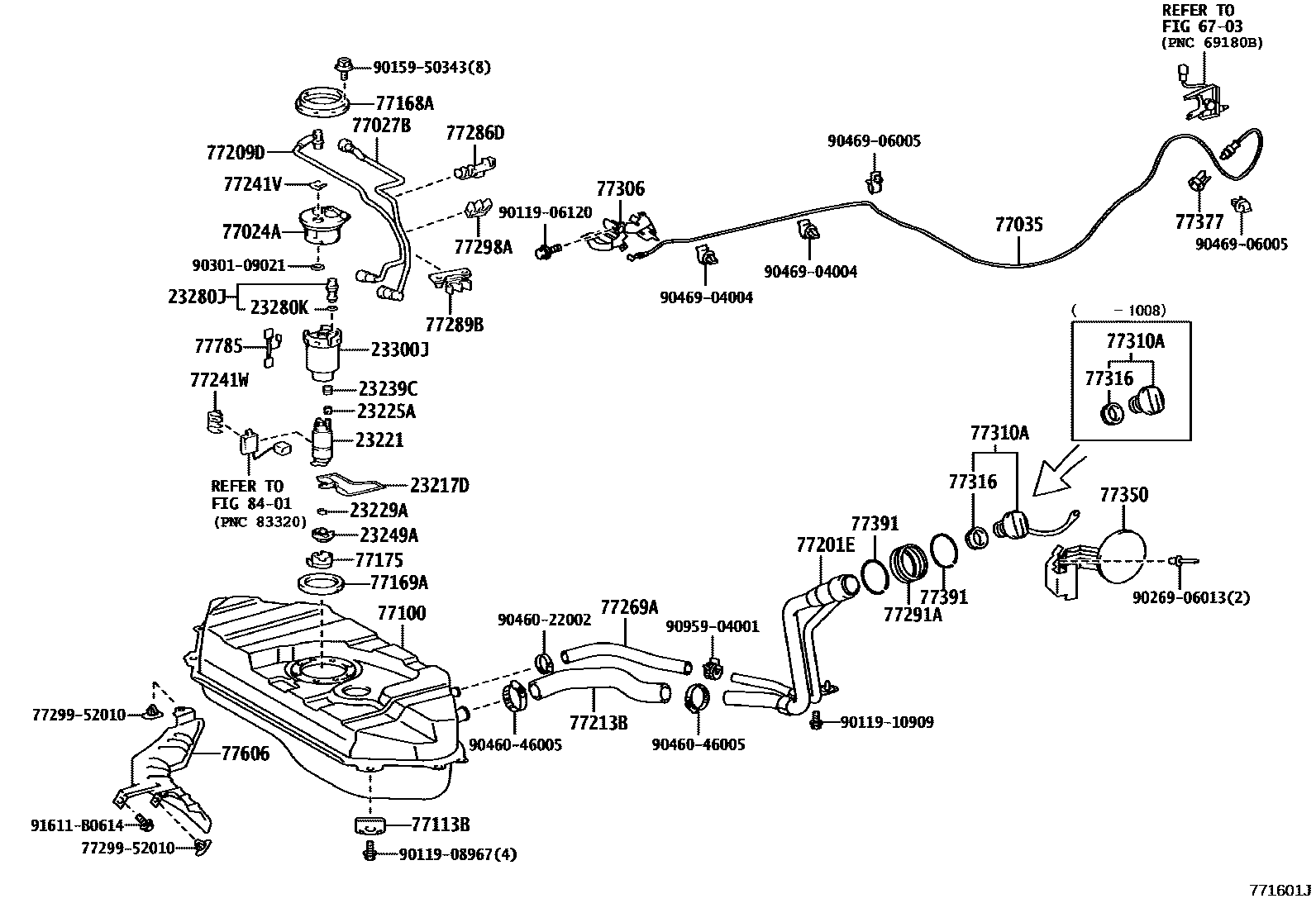

Parts diagram
23217DFILTER, FUEL PUMP
main23217-0D090i200412-200706
main23217-23010i200407-200412
main23217-76040i200601-200706
23221PUMP, FUEL
main23221-21020i200601-200706
main23221-22030i200407-200612
main23221-22140i200612-200706
23225ASPACER, FUEL PUMP
main23225-21010i200407-201206
23229ACLIP(FOR FUEL PUMP FILTER)
main23229-16010i200407-200706
23239CSEAL, FUEL PUMP FILTER
main23239-21010i200407-201206
23249ARUBBER, CUSHION(FOR FUEL PUMP)
main23249-46180i200601-201206
main23249-74610i200407-201206
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-22010i200407-201206
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07020i200407-200706
23300JFILTER ASSY, FUEL
main23300-21010i200601-201206
main23300-23040i200407-201206
6703
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-52010i200601-201206
main77024-52020i200407-201206
77027BTUBE SUB-ASSY, FUEL EMISSION, NO.1
main77027-52020i200407-201206
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-52190i200407-200706
77100TANK ASSY, FUEL
main77001-46030i200504-200902
main77001-46031i200902-201205
main77001-52030i200407-200503
main77001-52220i200601-200809
main77001-52221i200810-201206
77113BPLATE, FUEL TANK SIDE
main77113-52010i200407-200706
main77113-52020i200601-200706
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33050i200601-201206
main77168-52010i200407-201206
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200407-201206
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30050i200601-201206
main77175-52020i200407-201206
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-52040i200601-201112
main77201-52041i201201
main77201-52050i200407-201112
main77201-52051i201201
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-52010i200601-201206
main77209-52020i200407-201206
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-52010i200407-200706
main77213-52030i200601-200706
77241VCLIP, TUBE JOINT
main77241-32060i200407-201206
main77241-33011i200601-201206
77241WCLIP, TUBE JOINT
main77241-52010i200407-201206
77269AHOSE, FUEL TANK BREATHER
main77269-52010i200601-200706
main77269-52020i200407-200706
77286DCLAMP, FUEL TUBE, NO.2
main77286-52020i200407-201206
77289BCLAMP, FUEL TUBE, NO.3
main77289-52010i200407-201206
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-52010i200407-200706
77298ACLAMP, FUEL TUBE, NO.4
main77298-52020i200407-201206
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-13020i200407-200706
77310ACAP ASSY, FUEL TANK
main77300-52030i201008
main77310-48010i200407-201008
77316GASKET, FUEL TANK CAP
main77316-16010i200407-201008
main77316-52040i201008
77350LID ASSY, FUEL FILLER OPENING
main77350-52120i200407-201007
main77350-52121i201008-201206
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-52010i200407-200706
77391RING, FUEL INLET BOX
main77391-12020i200407-200706
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-52050i200407-200706
77785HARNESS, FUEL PUMP
main77785-32010i200407-201206
main77785-52020i200601-201206
8401
7729952010CLAMP, FUEL TUBE W/GROMMET, NO.5
9011906120
9011908967
9011910909
9015950343
9026906013
9030109021
9046022002
9046046005
9046904004
9046906005
9095904001
91611B0614

50 parts on this diagram · 3 diagrams in section
