FUEL TANK & TUBE

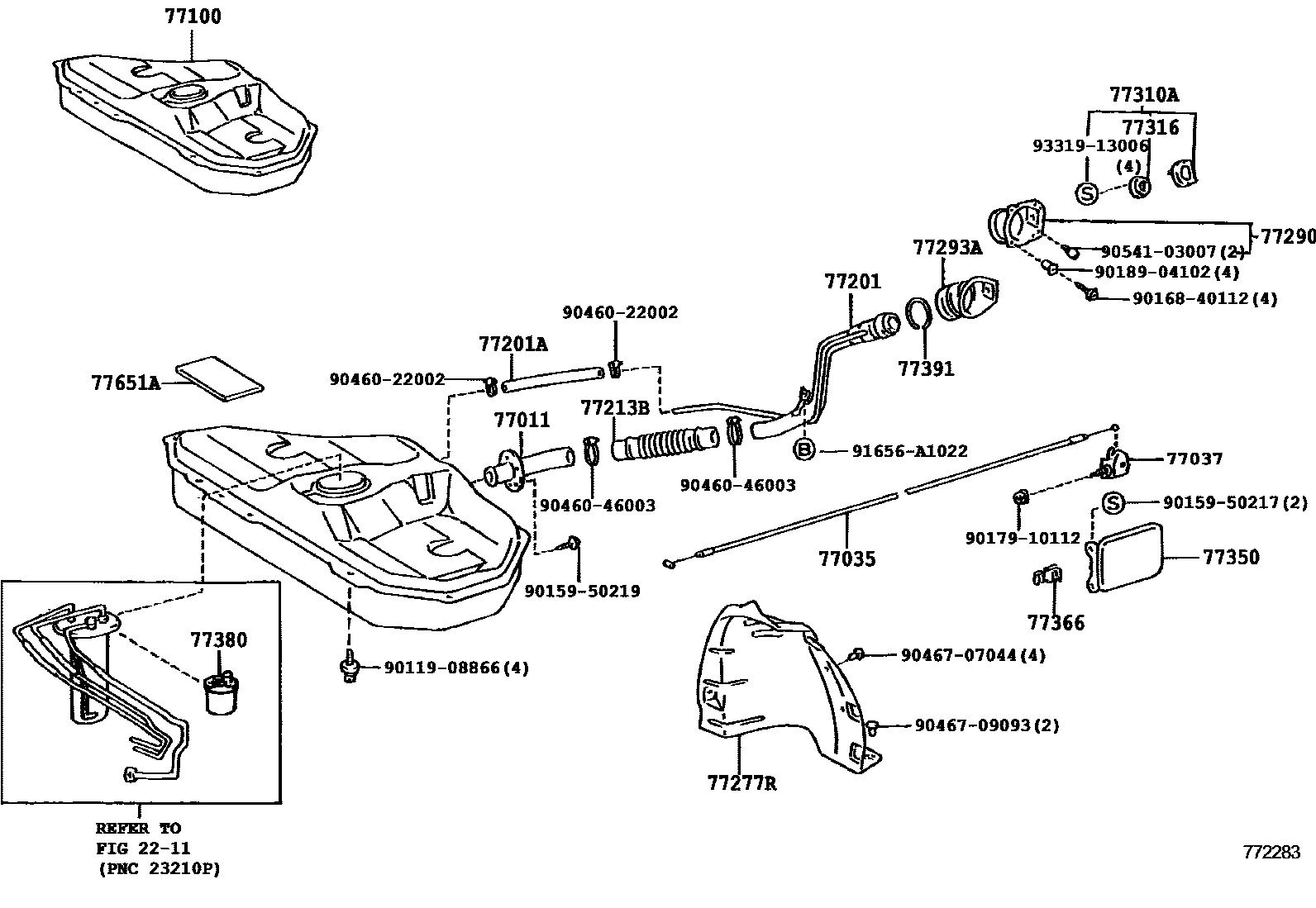

Parts diagram
2211
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-18020i199003-199512
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-18010i199003-199512
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12050i199003-199512
77100TANK ASSY, FUEL
main77001-18010i199003-199512
main77001-18020i199003-199512
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-18010i199003-199105
main77201-18020i199003-199105
main77201-18030i199105-199512
main77201-18040i199105-199512
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main95311-13020i199003-199512
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-18010i199003-199512
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-18010i199003-199512
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-18010i199003-199105
main77290-18011i199105-199512
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-18010i199003-199512
77310ACAP ASSY, FUEL TANK
main77310-12100i199003-199105
main77310-16011i199105-199512
77316GASKET, FUEL TANK CAP
main77316-12050i199003-199104
main77316-16010i199104-199512
77350LID ASSY, FUEL FILLER OPENING
main77350-18010i199003-199512
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-18010i199003-199512
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i199003-199512
77391RING, FUEL INLET BOX
main77391-16011i199003-199512
77651ACUSHION, FUEL TANK, NO.1
main77652-16080i199003-199512
9011908866
9015950217
9015950219
9016840112
9017910112
9018904102
9046022002
9046046003
9046707044
9046709093
9054103007
91656A1022
9331913006

31 parts on this diagram · 2 diagrams in section
